儀器分類
精密尺寸測量儀器分為接觸式測量儀器和非接觸是測量儀器兩種,而接觸式測量儀器以三坐標測量機為主要代表,非接觸是測量儀器以影像儀為代表。三坐標測量機又 被稱作三維坐標測量機,影像儀被稱作二次元影像測量儀。
儀器原理
三坐標原理

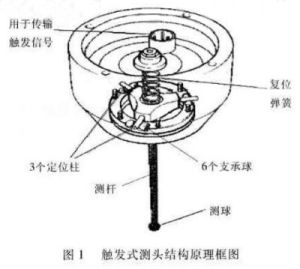

三坐標測量機是由三個互相垂直的運動軸X,Y,Z建立起的一個直角坐標系,測頭的一切運動都在這個坐標系中進行,測頭的運動軌跡由測球中心來表示。測量時,把被測 零件放在工作檯上,測頭與零件表面接觸,三坐標測量機的檢測系統可以隨時給出測球中心點在坐標系中的精確位置。當測球沿著工件的幾何型面移動時,就可以得出被測幾 何面上各點的坐標值。將這些數據送入計算機,通過相應的軟體進行處理,就可以精確地計算出被測工件的幾何尺寸,現狀和位置公差等。
影像儀原理

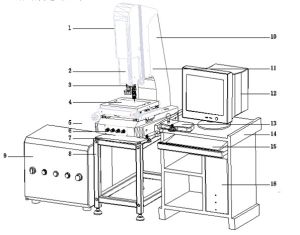

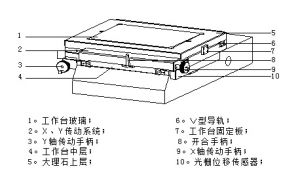

二次元影像儀通過的CCD光學感測器將光信號轉化為數位訊號記錄影像和光柵尺記錄位移參數,再利用視頻採集處理器和數據採集處理器將數字型號傳輸至電腦,之後經過 影像測量儀軟體在電腦上由操作人員逆向繪圖並測量。影像儀之所以被稱之為二次元是因為它實際繪製測量出來的只是當時產品放在儀器工作檯上的俯視圖,只能完成x和y方 向上的二維尺寸測量或z方向上的高度測量。
儀器功能
三坐標功能
三坐標的主要測量功能側重於三維空間複雜的幾何尺寸及位置關係,主要功能如下:
1、三維空間幾何元素和二維空間幾何元素的測量,包括點、線、面、圓、球、圓柱、圓錐等等;
2、測量高精度的幾何零件和曲面;
3、測量複雜形狀的機械零部件;
4、檢測自由曲面;
5、可選用接觸式或非接觸式測頭進行連續掃描,並構建出產品的三維立體圖。
影像儀功能
二次元影像測量儀的測量功能側重於二維平面幾何尺寸及位置關係,主要功能如下
1、基本測量:點、線、圓、弧、橢圓的測量;
2、抄數:CV曲線、曲線、二維抄數;
3、標註:半徑標註、直徑標註、角度標註、線性標註、對齊標註:文本標註:坐標標註;
4、幾何測量:兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪下直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連線弧、角平分線;
5、輔助功能:複製、全選、刪除、移動、鏡像、旋轉;
6、坐標系:設定客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉;
7、形位公差:平面度、直線度、同心度、垂直度、真圓度;
儀器套用領域
廣泛套用於機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密衝壓、接外掛程式、連線器、端子、手機、家電、計算機(電腦)、液晶電視(L CD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘錶、儀器儀表、螺絲、彈簧、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、衝壓件、篩網、 試驗篩、水泥篩、網板(鋼網、SMT模板)等。
