補心海拔

MD(measured depth):測量深度;
TVD(true vertical depth):垂直深度;
TVDSS(true vertical depth subsea):即位於海平面之下的真實垂直深度;
TVT(true vertical thickness):真實垂直厚度;
TST(true stratigraphic thickness):真實地層厚度;
KB(kelly bushing):補心海拔。
將MD校直得到TVD;TVDSS=-TVD+KB

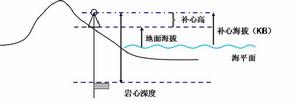

如圖。岩心盒上註明的岩心深度一般是從鑽台面算起,補心高是鑽台面到地表的高度,補心海拔是鑽台面的海拔高度。
補心高度:是指鑽井平台到地面的距離,稱為補心,這個高度即為補心高度。
從測井角度說,補心海拔意思是,鑽桿從鑽井平台上開始下放,而測井都是從地面為基準面開始測試的,這中間就會有個鑽井平台本身高度的差異,是為補心。
補心海拔=地面海拔+鑽機補心高度
鑽機補心高是鑽機基礎面到鑽機轉盤面之間的垂直距離。 生產井測井有裸眼井測井和套管井測井之分,裸眼井指的是鑽台還在,套管還沒下或下了部分(表套技套),測井的對象是沒有下套管的井眼,一般測量9條常規曲線(電阻率等)此時測井的深度是從鑽台面計算的,計算某深度的海拔就需要補心海拔了。
套管井測井就是全井都是下套管的,測量對象大都是套管內的流體性質等(七參數等)此時鑽台已經移走,此時的基準深度是井口,相當與地面了,此時計算海拔就靠地面海拔了。
成果上的深度應該是測井深度,即是從地面為基準的。這個時候的補心高度(鑽井平台的本身高度)已經扣除在外了。
