被測要素(Mcasured feature)是指圖樣上給出形狀或(和)位置公差要求的要素,是檢測的對象。

基本信息

要素簡介

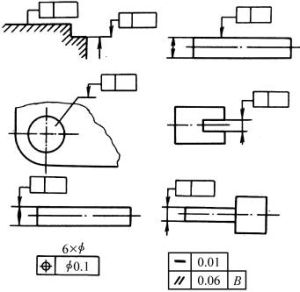

用帶箭頭的指引線將框格與被測要素相連,按以下方式標註:

當公差涉及輪廓線或表面時,將箭頭置於要素的輪廓線或輪廓線的延長線上(但必須與尺寸線明顯地分開)。

當指向實際表面時,箭頭可置於帶點的參考線上,該點指在實際表面上。

當公差涉及軸線、中心平面或由帶尺寸要素確定的點時,則帶箭頭的指引線應與尺寸線的延長線重合。

1.

當公差涉及輪廓線或表面時,將箭頭置於要素的輪廓線或輪廓線的延長線上(但必須與尺寸線明顯地分開)。

2.

當指向實際表面時,箭頭可置於帶點的參考線上,該點指在實際表面上。

3.

當公差涉及軸線、中心平面或由帶尺寸要素確定的點時,則帶箭頭的指引線應與尺寸線的延長線重合。

標註方法

1.當被測要素為線或表面時,指引線的箭頭應指在該要素的輪廓線或引出線上,並應明顯地與尺寸線錯開。

2.當被測要素為軸線、球心或中心平面時,指引線的箭頭應與該要素的尺寸線對齊。

3.當被測要素為單一要素的軸線或各要素的公共軸線、公共中心平面時,指引線的箭頭可以直接指在公共軸線或公共中心線上。

4.當被測要素為圓錐體的軸線時,指引線的箭頭應與圓錐體的直徑尺寸線(大端或小端) 對齊。如圓錐體採用角度尺寸標註,則指引線的箭頭應對著該角度尺寸線畫出。

5.當同一個被測要素有多項形位公差要求,其標註方法又是一致時,可以將這些框格繪製在一起,並引用一根指引線。

6.當多個被測要素有相同的形位公差(多項或單項)要求時,可以在從框格引出的指引線上繪製多個指示箭頭並分別與各被測要素相連。

體現

以測得要素代替實際要素

在形位誤差測量中,因為測量比較複雜,一般難於對要素的全部進行測量來取得無限多的有關數據,從要求相對準確和經濟性出發,總是要求測量是近似的。因此,可以用測得的有限數據來表征被測要素的全貌。如對大型零件的直線度誤差可採取分段測量;平面度誤差可採取不同的布點方式進行測量;對於中心要素, 由於本身是一種抽象的幾何要素,要想認識它比較困難,通常需要對相應的輪廓要素進行測量後,才能確定實際中心要素的存在狀況。

用模擬方法體現中心要素

在定向或定位誤差測量中,可以採用模擬的方法來體現中心要素。常見的模擬中心要素的方法是以心軸來體現孔的軸線,以定位塊來體現槽的中心面等,

基準要素

基準要素是作為被測元素的方位參照的,基準要素的標註用基準符號表示。基準要素的標註應注意以下四點。

1.當基準要素為素線或表面時,基準符號應靠近該要素的輪廓或其引出線標註,並應明顯地與尺寸線錯開。

2.當基準要素為軸線、球心或中心平面時,基準符號應與該要素的尺寸線對齊。

3.當基準要素為單一要素的軸線或各要素的公共軸線、公共中心平面時,基準符號可以直接靠近公共軸線或公共中心線標註。

4.當基準要素為圓錐體的軸線時,基準符號應與圓錐體的直徑尺寸線(大端或小端)對齊。如圓錐體採用角度尺寸標註,則基準符號應對著該角度尺寸線畫出。

5.當基準符號不便直接與公差框格相連時,則採用基準代號標註。其標註方法與基準符號相同。

6.當基準要素為單一要素,但標註基準代號的地位不夠時,也可將基準代號標註在該要素的尺寸引出線或公差框格的下方。
