基本概念
零件在製造過程中,由於加工或測量等因素的影響,完工後的實際尺寸總存在一定的誤差。
為保證零件的互換性,必須將零件的實際尺寸控制在允許變動的範圍內,這個允許的尺寸變動量稱為尺寸公差。
例:
1,基本尺寸 設計給定的尺寸:30mm
2,極限尺寸 允許尺寸變動的兩個極限值:
最大極限尺寸=30+0.01=30.01mm
最小極限尺寸=30-0.01=29.99mm
3, 極限偏差 極限尺寸減基本尺寸所得的代數值。即最大極限尺寸和最小極限尺寸減基本尺寸所得的代數差,分別為上偏差和下偏差,統稱極限偏差。孔的上、下偏差分別用大寫字母ES和EI表示:
上偏差 ES=30.01-30=+0.01
下偏差 EI=29.99-30=-0.01
4, 尺寸公差 允許尺寸的變動量,即最大極限尺寸減最小極限尺寸,也等於上偏差減下偏差所得的代數差。
尺寸公差是一個沒有符號的絕對值。
公差:30.01-29.99=0.02
或 I0.01-(-0.01)=0.02
標準公差
國標GB1800.1-2009將確定尺寸精度的標準公差等級分為18級,分別用IT1、IT2、……IT18表示。從IT1到IT18相應的公差數值依次加大、精度依次降低。
切削加工所獲得的尺寸精度一般與使用的設備、刀具和切削條件等密切相關。尺寸精度愈高,零件的工藝過程愈複雜,加工成本也愈高。因此在設計零件時,應在保證零件的使用性能的前提下,儘量選用較低的尺寸精度。

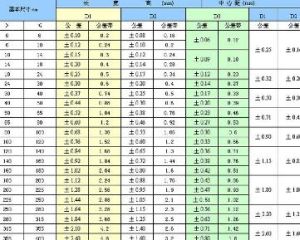

基本尺寸至500mm標準公差數值表(摘自GB/T1800.1-2009)
基本尺寸 | 公差值 | ||||||||||||||||||
微米 | 毫米 | ||||||||||||||||||
> | = | IT1 | IT2 | IT3 | IT4 | IT5 | IT6 | IT7 | IT8 | IT9 | IT10 | IT11 | IT12 | IT13 | IT14 | IT15 | IT16 | IT17 | IT18 |
| 3 | 0.8 | 1.2 | 2 | 3 | 4 | 6 | 10 | 14 | 25 | 40 | 60 | 0.1 | 0.14 | 0.25 | 0.4 | 0.6 | 1 | 1.4 |
3 | 6 | 1 | 1.5 | 2.5 | 4 | 5 | 8 | 12 | 18 | 30 | 48 | 75 | 0.12 | 0.18 | 0.3 | 0.48 | 0.75 | 1.2 | 1.8 |
6 | 10 | 1 | 1.5 | 2.5 | 4 | 6 | 9 | 15 | 22 | 36 | 58 | 90 | 0.15 | 0.22 | 0.36 | 0.58 | 0.9 | 1.5 | 2.2 |
10 | 18 | 1.2 | 2 | 3 | 5 | 8 | 11 | 18 | 27 | 43 | 70 | 110 | 0.18 | 0.27 | 0.43 | 0.7 | 1.1 | 1.8 | 2.7 |
18 | 30 | 1.5 | 2.5 | 4 | 6 | 9 | 13 | 21 | 33 | 52 | 84 | 130 | 0.21 | 0.33 | 0.52 | 0.84 | 1.3 | 2.1 | 3.3 |
30 | 50 | 1.5 | 2.5 | 4 | 7 | 11 | 16 | 25 | 39 | 62 | 100 | 160 | 0.25 | 0.39 | 0.62 | 1 | 1.6 | 2.5 | 3.9 |
50 | 80 | 2 | 3 | 5 | 8 | 13 | 19 | 30 | 46 | 74 | 120 | 190 | 0.3 | 0.46 | 0.74 | 1.2 | 1.9 | 3 | 4.6 |
80 | 120 | 2.5 | 4 | 6 | 10 | 15 | 22 | 35 | 54 | 87 | 140 | 220 | 0.35 | 0.54 | 0.87 | 1.4 | 2.2 | 3.5 | 5.4 |
120 | 180 | 3.5 | 5 | 8 | 12 | 18 | 25 | 40 | 63 | 100 | 160 | 250 | 0.4 | 0.63 | 1 | 1.6 | 2.5 | 4 | 6.3 |
180 | 250 | 4.5 | 7 | 10 | 14 | 20 | 29 | 46 | 72 | 115 | 185 | 290 | 0.46 | 0.72 | 1.15 | 1.85 | 2.9 | 4.6 | 7.2 |
250 | 315 | 6 | 8 | 12 | 16 | 23 | 32 | 52 | 81 | 130 | 210 | 320 | 0.52 | 0.81 | 1.3 | 2.1 | 3.2 | 5.2 | 8.1 |
315 | 400 | 7 | 9 | 14 | 18 | 25 | 36 | 57 | 89 | 40 | 230 | 360 | 0.57 | 0.89 | 1.4 | 2.3 | 3.6 | 5.7 | 8.9 |
400 | 500 | 8 | 10 | 16 | 20 | 27 | 40 | 63 | 97 | 155 | 250 | 400 | 0.63 | 0.97 | 1.55 | 2.5 | 4 | 6.3 | 9.7 |
