基本信息
中文名：螺紋樣板英文名：Screw thread template
定義
螺紋樣板帶有確定的螺距及牙形，且滿足一定的準確度要求，用作螺紋標準對類同的螺紋進行測量的標準件。

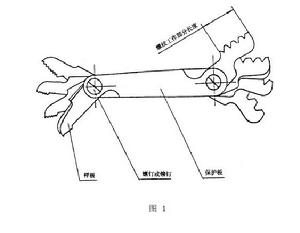

成套螺紋樣板型式如右圖：
螺紋樣板 技術要求
1 螺紋樣板的表面不應有影響使用性能的缺陷。
2 螺紋樣板與保護板的聯結應保證能方便地更換樣板，應能使樣板平滑地繞螺釘或鉚釘軸轉動，不應有卡滯或鬆動現象。
3 成套螺紋樣板應按螺距尺寸系列由小到大的順序排列。
4 螺紋樣板應採用45 號冷軋帶鋼或優質碳素鋼製造。
5 螺紋樣板測量面的硬度應不低於230HV。
6 螺紋樣板測量面的表面粗糙度Ra 值為1.6μm。
注意事項
1、測量螺紋螺距時，將螺紋樣板組中齒形鋼片作為樣板，卡在被測螺紋工件上，如果不密合，就另換一片，直到密合為止，這時該螺紋樣板上標記的尺寸即為被測螺紋工件的螺距。但是，須注意把螺紋樣板卡在螺紋牙廓上時，應儘可能利用螺紋工作部分長度，使測量結果較為正確。
2、測量牙形角時，把螺距與被測螺紋工件相同的螺紋樣板放在被測螺紋上面，然後檢查它倆的接觸情況。如果沒有間隙透光，被測螺紋的牙形角是正確的。如果有不均勻間隙透光現象，那就說明被測螺紋的牙形不準確。但是，這種測量方法是很粗略的，只能判斷牙形角誤差的大概情況，不能確定牙形角誤差的數值。
