齒輪漸開線樣板
The involute master of gear
定義1、齒輪漸開線樣板

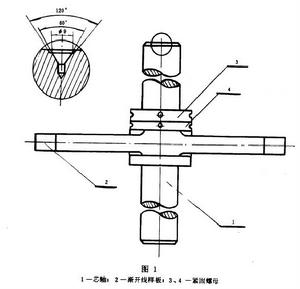

一種性能穩定可靠的標準計量器具如圖。它的漸開線吃麵是檢定各種漸開線儀器的標準，用於傳遞齒輪漸開線參數量值、修正儀器示值、確定儀器示值誤差。
齒輪漸開線樣板2、基圓與漸開線齒廓
平面沿著一個固定的圓柱（基圓柱）作純滾動時，該平面上一條定直線（發生線）所展成的軌跡稱為圓柱的漸開線齒面。基圓柱被垂直於軸線的平面所截的圓稱為基圓，基圓半徑以rb表示；漸開線齒面被垂直於基圓柱軸線的平面所截的曲線稱為漸開線齒廓（如下圖）。
漸開線齒廓3、展開長與展開角
漸開線的發生線在基圓上滾過的弧長稱為展開長，以ρ表示，弧長所對應的圓心角稱為展開角，以θ表示（如左圖）。
技術要求
1、裝配試樣板軸、孔配合要求
裝配試樣板軸、孔應為過盈配合，過盈量2~6μm，孔兩端面不平行度應小於2μm，孔斷面對孔軸線的垂直度應小於5μm。背緊螺帽採用細牙螺紋。
2、基圓半徑偏差±0.1mm。
3、樣板體及芯軸均應採用性能穩定的材料製造，如鉻鎢錳鋼（CrWMn）或軸承鋼（GCr15）。
4、樣板體及芯軸在淬火處理後，均應進行冰冷處理、消除應力處理及去磁處理。
5、樣板熱處理後應將頂尖孔內的殘餘物質徹底清洗乾淨，避免日後產生鏽蝕，無法使用。
6、樣板在三個檢定周期內，其基圓半徑的變化量不應超出檢定規程規定的不確定度範圍。
7、樣板表面應進行防鏽處理，保持外形美觀。
