發展沿革
研製背景

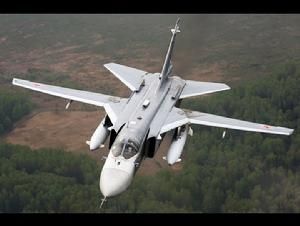

蘇-24攻擊機 建造沿革

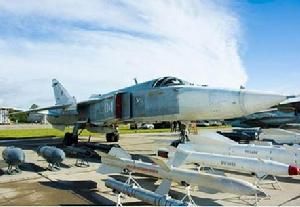

蘇-24火力強勁，甚至可以攜帶戰術核武器，當時西方地面裝甲部隊和掩體是其首要打擊對象 之前的蘇-17攻擊機儘管很快就使蘇聯空軍進入後掠翼 時代，但蘇-17缺點明顯，蘇聯空軍不滿足於不能最大 限度地利用變後掠翼的優越性。美國的F-111和F-4戰鬥轟炸機速度快、 航程遠、載彈量大、火控先進，對蘇聯空軍是很大的刺激，蘇聯空軍提出對新一代戰鬥轟炸機的要求。1963年8月，蘇聯空軍正式下達設計要求，計畫開發一種能攜帶小型核彈進行戰術核轟炸、具有高速突防全天候作戰能力、並可以攜帶制導和非制導 武器對敵方1000千米以內縱深目標實施遮斷攻擊的新型戰鬥轟炸機。
1965年，蘇霍伊設計局根據空軍的要求，開發出設計編號為T-6的原型機。依照“兩條腿走路”的原則，原型機包括兩種型號，一種是採用三角翼，安裝升力噴氣發動機的短距起降型，編號T-6-11；另一種採用可變後掠翼型，編號T-6-21。這種將一種飛機同時設計兩種類型的情況，是當時蘇聯飛機研發的習慣 做法，例如，米高揚 設計局當時正在開發的米格-23戰鬥機，也有短距起降及可變後掠翼兩種原型。蘇霍伊研究了固定翼方案和變後掠翼方案，決定從 成本較低、技術風險較小的固定翼方案入手，以短距起落的T-58VD為基礎，設計編號為T-6的新型戰鬥轟炸機。
原型設計

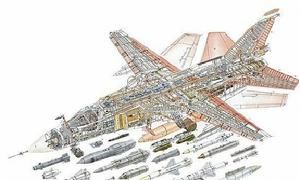

蘇-24剖視圖 蘇-24戰鬥轟炸機 T-6-11是蘇霍伊設計局在蘇-15截擊機的基礎上 研製而成的，於1967年6月首次試飛，其機翼布局與英國的TSR.2轟炸機非常相似，三角翼的翼尖下垂，機身內裝有4台高里索夫升力發動機和2台A121型渦輪噴氣發動機。雖然這種設計使T-6-11能夠進行短距起降，但增加的升力發動機所帶來的“死重”及系統複雜性，使 計畫一開始就很不 順利。經過一系列測試後發現，該型的載彈量比可變後掠翼型小很多。最後，蘇霍設計局 決定放棄短距起降型，轉而全力發展T-6-2I。1988年，T-6-11的原型機被送到莫尼諾空軍博物館內保存。
1968年8月7日，蘇聯航空部決定改用變後掠翼方案。T-6採用變後掠翼，已經基本上是最終的樣子了。第二架原型機和蘇-17的半吊子變後掠翼不同，變後掠鉸鏈儘量靠近機身，活動的外翼段的長度達到最大，翼下掛架隨後掠角的變化自動調整角度，保持和前進方向一致，後掠角可以在16度、35度、45度、69度位置上 調節，16度位置用於起飛、著陸，35度位置用於巡航，45度位置用於機動飛行，69度位置用於超音速或者低空 高速突防，所有位置全部手動根據飛行狀態設定。
1969年底，第二架 原型機完成。
1970年1月17日，伊柳辛駕機首飛。試飛集中在1970到1976年間，共300架次。第二架原型機用於飛行性能測試和各種後掠角下穩定性和操控性測試，後期主要集中在低空自動飛行 測試。1970年底，第三架原型機完成，共試飛300架次，其中90架次是在1971年。1971年6月16日，第四架原型機首飛，但在1973年的一次試飛中 墜毀。空軍對試飛結果滿意，起飛、著陸速度甚至低於蘇-17。1975年2月4日，T-6正式入役，定名蘇-24。蘇-24在 新西伯利亞投產。1974年，蘇-24開始在蘇聯空軍形成 戰鬥力。
技術特點
機型結構

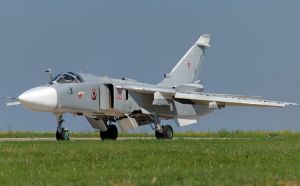

蘇-24戰鬥轟炸機 內部空間大，機身寬而 修長，並排座駕駛艙可以 容納兩人。採用了變後略翼設計，後掠角可在16、35、45、69度這四個角度間調節。水平尾翼為全動尾翼，當兩個平尾同步上下偏轉時，起升降舵作用；當一個向上、一個向下差動偏轉時，起副翼作用。作為前線轟炸機，蘇-24能在泥土跑道上起降。該型採用懸臂上單翼，變後掠翼的形狀與米格-23的相似。機翼從翼根開始有下反角，機翼包括三角形的固定翼盒與 活動翼段，活動翼的轉軸點比蘇-17/-20和“逆火”轟炸機的更靠近機身。外翼段為全 金屬結構，可掠動三個角度：16°、45°、68°。
機翼有全翼展前緣縫翼及分兩段的後緣雙縫襟翼，襟翼的外側是後退式副翼。襟翼前面是差動擾流板，低速時可控制橫滾，著陸時可作升力阻尼板。全動平尾，兩塊平尾差動和對稱活動可起副翼和升降舵的作用。當機翼後掠角變大時，飛機橫滾靠差動平尾來控制；當機翼後掠角變小時，位於後緣襟翼前面的擾流板（也是減速板）與差動平尾一起控制 飛機橫滾。垂尾是蘇霍伊設計局的典型形式，後掠角大，垂尾離地高度達5.50米，重尾 邊緣裝有各種天線，底部與減速傘艙相連。
動力系統
蘇-24戰鬥轟炸機 武器系統
蘇-24戰鬥轟炸機編隊 蘇-24的自衛武器為兩枚R-60（AA-8“蚜蟲”）紅外近距空對空 飛彈，射程3千米。M型除上述武器，還可以攜帶Kh-25L（AS-10“克倫邦”）雷射制導炸彈，射程20千米，能攜帶四枚；Kh-29LT（AS-14“小錨”）雷射/電視制導飛彈，射程10千米，攜帶三枚；Kh-31P（AS-17“氪”）反雷達飛彈，射程180千米，能攜帶兩枚；Kh-59（AS-13“大螺栓”）電視指令制導飛彈，射程90千米，能攜帶兩枚。另可使用KAB-50OKR電視制導炸彈、KAB-1500L 雷射制導炸彈，以及各種火箭彈。
航電系統

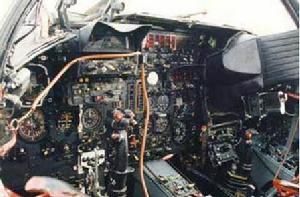

蘇-24座艙內部設計 性能數據
| 參考數據（以蘇-24M為準） | |
|---|---|
| 乘員 | 2人 |
| 長度 | 22.53米 |
| 翼展 | 全展開：17.64米 全後掠：10.37米 |
| 高度 | 6.19米 |
| 機翼面積 | 55.2平方米 |
| 空重 | 22300千克 |
| 最大起飛重量 | 43755千克 |
| 動力系統 | 2×AL-21F-G渦噴發動機 |
| 推力 | 最大推力：2×8300公斤（81.34kN） 加力推力：2×12500公斤（122.5kN） |
| 載油量 | 11100 千克 |
| 飛行性能 | |
|---|---|
| 最大飛行速度 | 1654公里/小時（1.35馬赫） |
| 實用升限 | 11000米 |
| 航程 | 2775公里 |
| 作戰半徑 | 700公里（LO-LO-LO） |
| 爬升率 | 150米/秒 |
| 翼載荷 | 651公斤/平方米 |
| 推重比 | 0.57 |
| 限制過載 | 6g |
| 起飛滑跑距離 | 1550米 |
| 著陸滑跑距離 | 1100米 |
系列型號
T-6-1原型機 T6-1：三角翼傳統布局蘇-24 技術驗證機；
T6-2I/T6-3I/T6-4I：可變後掠翼布局蘇-24技術驗證機
蘇-24：1971-1983年間製造的蘇-24基本型，可 攜帶Kh-23和Kh-28空地飛彈；
蘇-24M（“擊劍手-D”）：1981-1993年間製造的蘇-24蘇-24主要改型，換裝動力為兩台著名的留里卡（Lyulka）設計局研製的AL-21F-3A渦輪噴氣發動機，增加了可伸縮加油探頭和數字 導航以及雷射指引系統，增加了武器攜帶種類。
蘇-24M2（“擊劍手-D2”）：蘇-24M型的21世紀改良型號，換裝蘇-27IB的導航攻擊與火控系統，增加使用多種精確制導空地飛彈和R-73格鬥飛彈的能力。2007年初，兩架蘇-24M2已經交付使用。俄軍將24架蘇-24M升級到M2標準。
蘇-24MK（“擊劍手-D3”）：出口型，性能遭削弱，80年代末期出口至 伊朗、伊拉克、利比亞及敘利亞；蘇-24MR（“擊劍手-E”）：偵察改型，主要是用於前線戰術偵察，飛機頭部下有一小整流罩，飛機上加裝電子 偵察設備。其偵察系統能自動或手動執行指定工作。MP型保留攜帶空對地飛彈的能力，其中65架由M型改進。由於加裝了外掛物，速度有所下降。
蘇-24MP（“擊劍手-F”）：電子作戰型，加裝電戰系統、干擾莢艙。產量極少，只有20架。本型可從外觀上發現機鼻下、座艙後上方、進氣道與垂直尾翼兩側都有電戰 系統的特殊天線，主要為電戰用途。蘇-24MP可掛載四枚R-60空對空飛彈 自衛，並有30mm GsH-23-6機炮。
服役動態
蘇-24的多種掠翼角度 黎巴嫩內戰：1990年10月13日，敘利亞空軍的蘇-24參與對黎巴嫩奧恩 軍事力量的打擊；
沙漠風暴行動：1991年沙漠風暴行動中 伊拉克空軍的蘇-24被美軍摧毀5架在機場；
第二次車臣戰爭：俄羅斯使用蘇-24在第二次車臣戰爭中執行偵察和轟炸任務，並有至少兩架蘇-24損失；
南奧塞梯衝突：俄羅斯使用蘇-24進行對喬治亞的攻擊；
2011年利比亞內戰：2011年3月5日，利比亞反政府武裝使用ZU-23-2高射炮擊落了一架利比亞空軍的蘇-24MK，並被BBC戰地記者所記錄；
抵近美艦：2014年4月12日 俄羅斯一架蘇-24在靠近羅馬尼亞的公海海域12次抵近 美國海軍阿利·伯克級驅逐艦唐納德·庫克號飛行，時長約90分鐘；

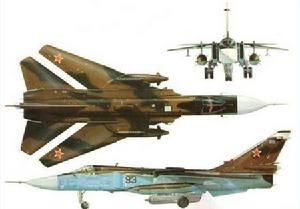

蘇-24原型T-6-1設計線圖
