國別 蘇聯
蘇聯БMⅡ步兵戰車傳動裝置名稱 БМП步兵戰車傳動裝置
Силовая Передача БМП Боевой Машины
Пе
研製單位 蘇聯
SU
生產單位 蘇聯
SU
現狀 生產
裝備情況 БМП-1步兵 戰車、БМП-2步兵戰車
概述
БМП步兵戰車採用的是一種機械式固定軸變速傳動裝置，其功率輸入軸與功率軸相互垂直，適合發動機縱向布置的車輛使用。
結構特點

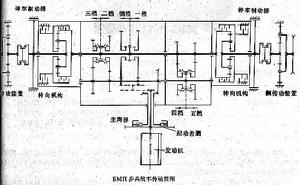

該傳動裝置由主離合器、變速機構、轉向裝置、側傳動裝置和操縱裝置組成。
主離合器為多片摩擦式。 變速機構為固定軸式變速箱，有5個前進檔和1個倒檔。
轉向裝置為行星轉向機，軾率從齒圈輸入，從框架輸出，閉鎖離合器裝在太陽齒輪和齒圈之間，傳遞摩擦力矩較小。
側傳動裝置為一級行星式。功率從行星排太陽輪輸入，從框架輸出，齒圈固定在車體上。
操縱裝置包括對主離合器、變速換檔和轉向的操縱。主離合器操縱為機械拉桿帶動的彈子盤分離盤。變速操縱為機械拉桿帶動的換檔執行元件，其中一、倒檔為滑接齒套，二、三檔及四、五檔為同步器。轉向操縱為方向盤式手動液壓操縱，轉向機與變速箱連成一體。利用油壓分離轉向機離合器，操作輕便、靈活、易於控制。
性能數據
傳動裝置名稱БМП步兵戰車傳動裝置
傳動型式機械式
配用發動機
功率206kW(280馬力)
轉速2000r/min
適用車輛最大重量14t
離合元件型式主離合器
排檔數目
前進檔5
倒檔1
變速操縱方式機械式
變速傳動比
前進檔一檔5.27
二檔2.865
三檔1.915
四檔1.284
五檔0.857
倒檔5.27
側傳動裝置型式行星式
轉向機構型式行星式
轉向操縱方式手動液壓式
制動器型式機械摩擦式
