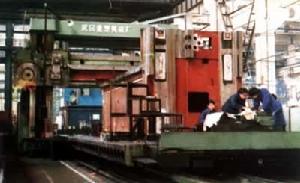

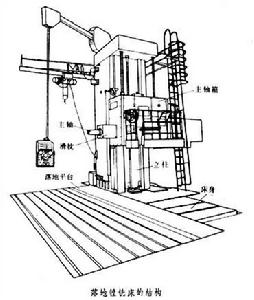

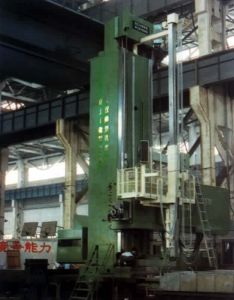

在實際使用中,通常銑削的工作量較鏜削大,故也稱落地銑鏜床,主要用於重型機械製造廠。(見彩圖)


落地鏜銑床的鏜軸直徑都在125毫米以上,最大已達300毫米。鏜軸為260毫米的落地鏜銑床的主軸箱垂直行程可達8000毫米,立柱橫向行程可達21000毫米,主電動機功率為120千瓦,工具機重量約為350噸。
落地鏜床的結構和用途與落地鏜銑床相似,但主軸箱不帶滑枕,不宜於強力銑削。
特徵
1、落地式鏜床的液壓系統是採用一個液壓站,是用於主軸箱及主軸的潤滑與冷卻,且可以實現主軸變速、刀具鬆開和轉台夾緊的功能。
2、主軸分為鏜軸和銑軸,使用的是進口主軸軸承;
3、主軸材料是38CrMoAlA,硬度在HV900以上。
4、導軌是由線軌機型X向選用MR系列重載滾柱直線導軌,Y、W向滑軌。
5、進給機構由X、Y、W坐標組成,3大坐標由減速箱和預載滾珠絲槓螺母副組成。
6、落地式鏜床平衡機構的主軸箱採用重錘平衡裝置。兩點懸掛,雙導向,有滾輪。
7、落地式鏜床立柱、滑座、和後尾筒的材料是高強度樹脂砂灰鑄鐵件,且2次熱處理。
8、潤滑系統:X、Y、W坐標導軌和滾珠絲槓螺母副是要定時定量使用自動潤滑裝置潤滑的;而主軸傳動齒輪和軸承是採用循環冷卻油潤滑的;主軸前軸承及絲槓軸承都是使用油脂潤滑。
9、電氣系統:可實現六軸控制任意四軸聯動標配採用802DSL系統。
10、檢測元件:檢測元件是採用光柵尺,進行半閉環位置檢測的。
