自準直法

自準直法

光線通過位於物鏡焦平面的分劃板後,經物鏡形成平行光。平行光被垂直於光軸的反射鏡反射回來,再通過物鏡後在焦平面上形成分劃板標線像與標線重合。當反射鏡傾斜一個微小角度α角時,反射回來的光束就傾斜2α角。在測角儀上也可採用自準直法測量材料的折射率,光線在稜鏡前表面的入射角為i,如果折射光線OC剛好垂直於稜鏡後表面BD,則反射後的光路COS與入射光路SOC重合,稱為自準直光路。由圖2所示幾何關係知道,此時光線在前表面的折射角i┡與稜鏡頂角θ 相等,因此根據折射定律 n=sini/sinθ,測出i和θ,即可求得n。在測角儀上通過觀察和調整來建立最小偏向角光路或者自準直光路,不僅麻煩,且有主觀誤差,近年來,中國在數字式測角儀的基礎上研製了全自動折射儀,在這種儀器上用最小偏向角法或自準直法測折射率時能自動尋的,測量結果也能自動處理。測定波長範圍可擴展到紫外和紅外(0.2~15微米)。

自準直法測凸透鏡焦距

實驗原理

當發光點(物)處在凸透鏡的焦平面時,它發出的光線通過透鏡後將為一束平行光,若與光抽垂直的平面鏡將此平行光反射回去,反射光再次通過透鏡後仍會聚於透鏡的焦平面上,其會聚點將在發光點相對於光軸的對稱位置上。

試驗儀器

帶有毛玻璃的白熾燈光源S

物屏P:SZ-14

凸透鏡L:f=190mm(f=150mm)

二維調整架:SZ-07(或透鏡架SZ-08)

平面反射鏡M

通用底座:SZ-04

二維底座:SZ-02

1.

帶有毛玻璃的白熾燈光源S

2.

物屏P:SZ-14

3.

凸透鏡L:f=190mm(f=150mm)

4.

二維調整架:SZ-07(或透鏡架SZ-08)

5.

平面反射鏡M

6.

通用底座:SZ-04

7.

二維底座:SZ-02

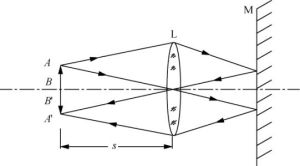

實驗原理圖

自準直法測凸透鏡焦距原理圖 自準直法測凸透鏡焦距原理圖
