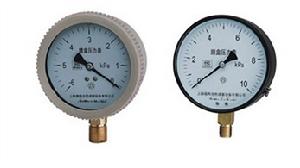

膜盒壓力表概述：
採用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛套用於鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。
不鏽鋼膜盒壓力表根據導壓系統及外殼均採用不鏽鋼材料製成。套用於耐腐蝕要求較高的工藝流程中對各種氣體介質的微壓和負壓的測量。
不鏽鋼膜盒壓力表參照原膜盒壓力表的結構特點而研製的具有耐腐蝕作用的微壓表。套用於鍋爐通風和氣體管道等設備上，在耐腐要求較高的工藝流程中測量各種氣體介質的微壓和負壓。精確度等級：2.5
測量範圍：(kPa)
膜盒壓力表 0～4；0～6；0～10；0～16；0～25；0～40；0～60；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20 -30~30
使用環境條件：-25～55℃，相對濕度不大於80％
抗工作環境振動：V·H·3級
重量：0.5kg
結構原理
儀表由測量系統(包括接頭、波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。儀表的工作原理是基於波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動並予放大，由固定於齒輪軸上的指針逐將被測值在度盤上指示出來。還有調零裝置，可以方便調整零位。
膜盒壓力表的測量範圍在-80~60000Pa,但是要根據不同的壓力量程選用不同的膜盒壓力表，壓力在-1000Pa~60000Pa時建議選用圓盤式膜盒壓力表，如果壓力在-80Pa時建議選用矩形膜盒壓力表。
膜盒壓力表的主要技術指標
1.標度範圍及精確度等級及重量
型號及標度範圍（KPA） YE-60 YE-100 YE-150 0～1.6 -1.～60 -0.8～＋0.8 0～2.5 -2.5～0 -1.2～＋1.2 0～4 -4～0 -2～＋2 0～6 -6～0 -3～＋3 0～10 -10～0 -5～＋5 1～6 -16～0 -8～＋8 0～25 -25～0 -12～＋12 0～40 -40～0 -20～＋20
2. 測量範圍：(kPa)
0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20 -30~30
3.使用環境條件：-25～55℃，相對濕度不大於80％
4.抗工作環境振動：V·H·3級
5.重量：0.5kg
膜盒壓力表外形尺寸
型 號 外形尺寸 mm
A B C D d d0 M
YE-60 31 32 14 60 / / 14×1.5
Y-60T 31 32 15 75 3.4
YE-60Z 30 32 0 / /
YE-60ZQ 30 32 0 75 3.4
YE-100 44 45 18 100 / / 20×1.5
YE-100T 44 46 19 118 5.5
YE-100Z 43 45 34 / /
YE-100ZQ 43 45 44 118 5.5
YE-150 50 47 19 149 / / 20×1.5
YE-150T 50 48 20 165 5.5
YE-150Z 51 47 55 / /
YE-150ZQ 51 47 55 165 5.5
註：連線螺紋可按要求訂貨．
工作位置、環境;儀表垂直安裝;工作環境-25～55℃.相對濕度不大於80%,並且周圍環境中不含有腐蝕儀表的有害氣體;
