基本解釋
由於受到材料 塑性和塑性變形能力的限制﹐脹形程度不宜過大。脹形可用以製造平板的局部突起﹑凹坑﹑花紋﹐波紋管﹐皮帶輪和腳踏車五通接頭等。脹形時﹐作為介質的氣體﹑液體的壓力隨工件材料﹑厚度﹑變形情況而異﹐一般用10～13兆帕﹐也有用高能率成形和超塑成形的。脹形變形均勻﹐只需要一塊模具(通常為凹模)﹐可以節省制模費用﹐但輔助工序較多﹐效率不高。
定義及特點
所謂脹形，是在模具的作用下，迫使毛坯厚度減薄和表面積增大，以獲得零件幾何形狀的衝壓加工方法。
脹形工藝與拉深工藝不同，毛坯的塑性變形區局限於變形區範圍內，材料不向變形區外轉移，也不從外部進入變形區，是靠毛坯的局部變薄來實現的。
分類
1、 從坯料形狀看，有平板坯料局部脹形，即起伏成形和圓柱形空心毛坯脹形；
2、 從所用模具看，有剛性模脹形、半剛性模脹形和軟模脹形；
3、 從成形方式看，有整體同時成形和局部漸進成形；
4、 從脹形所使用的能源看，有普通能源脹形和高能脹形
脹形方法
在實際生產中，通常採用的脹形方法主要有剛模脹形、固體軟模脹形、液壓脹形、起伏成形和圓柱形空心坯料的脹形等方法。
剛模脹形
剛模脹形是利用錐形芯塊將分瓣凸模頂開，使工序件脹出所需的形狀。
生產中常採用8~12個模瓣。當脹形變形程度小，精度要求低時，採用較少的模瓣，反之採用較多的模瓣，一般情況模瓣數目不少於6瓣。

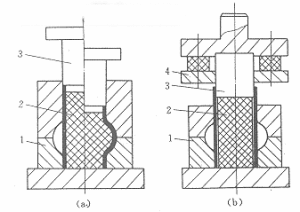

固體軟模脹形
固體軟模脹形的凸模採用橡膠、聚氨酯或PVC（聚氨乙烯）等材料，脹形時利用軟凸模受壓變形並迫使板材向凹模型腔貼靠。
用固體軟模脹形可以改善剛模脹形的某些不足（如工件變形不均勻、模具結構複雜等）。
液壓脹形
液壓脹形是在工作前先在坯料內灌注液體，當壓力機外滑塊下行時先把製件的口邊壓住，然後內滑塊下行，通過橡皮墊使液體產生高壓將坯料脹大成形。
液壓脹形是在無摩擦狀態下成形，與其他脹形方法相比，極少出現變形不均勻現象。因此，液壓脹形法多用於生產表面質量和精度要求較高的複雜形狀零件。
起伏成形
起伏成形是一種使材料發生拉伸，形成局部的凹進或凸起，藉以改變毛坯形狀的方法。起伏成形主要用於：加強筋和凸形壓制、零件及藝術裝飾品的浮雕形壓制、不對稱開口零件的冷壓成形。
在寬凸緣拉深中，當零件的凸緣寬度大於某一數值後，凸緣部分不再產生明顯的塑性流動，毛坯的外緣尺寸在成形前後保持不變。零件的成形將主要靠凸模下方及附近材料的拉薄，極限成形高度與毛坯直徑不再有關，這一階段就是起伏成形階段。它與寬凸緣拉深的分界點取決於材料的應變強化率、模具幾何參數和壓邊力的大小，其變形區直徑（d）與毛坯直徑（D）的比值（d/D）約在0.35~0.38之間。
圓柱形空心坯料的脹形
圓柱形空心坯料的脹形是依靠材料的拉伸，將直徑較小的空心零件或管毛坯，在半徑方向上向外擴張的方法。脹形一般要用可分式凹模，其凸模有下列形式：
（1）橡皮或聚氨酯凸模；
（2）分塊式凸模，由楔狀心塊將其分開；
（3）用液體作為凸模。這種方法有的可以直接將液體倒入毛坯內，但此法操作不便且生產率低。有的可用裝在凸模上的充滿液體的橡皮囊。
