聯邦德國HSWL 284傳動裝置

該傳動裝置是倫克公司 研製的HSWL系列傳動裝置型號之一，為液力機械綜合傳動，有4個前進檔和4個倒檔，可進行全自動或半自動變速操縱，應急時可使用機械操縱裝置掛前進二檔或倒二檔。 該傳動裝置的布置形式和結構與HSWL 194的基本相同。功率分出裝置可驅動1個2個冷卻風扇。

簡介

國別聯邦德國

名稱HSWL284傳動裝置
HSWL284Transmission
研製單位倫克齒輪製造股份有限公司
ZahnraederfabrikRenkAG,DE
現狀按需生產

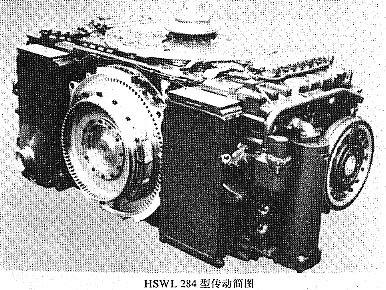

聯邦德國HSWL 284傳動裝置

性能數據

傳動裝置名稱HSWL 284
傳動型式液力機械
尺寸
長950mm
寬1530mm
高690mm
重量(不帶潤滑油)1750kg
配用發動機
功率範圍662～882kW(900～1200馬力)
轉速範圍2400～2800r/min
適用車輛最大重量60t
離合元件型式變矩器
排檔數目
前進檔4
倒檔4
變速操縱方式電控式
變速傳動比
前進檔一檔4.99
二檔2.42
三檔1.62
四檔1.05
倒檔一檔4.99
二檔2.42
三檔1.62
四檔1.05
轉向機構型式液力-液壓式
轉向操縱方式液壓/機械
轉向半徑
最小轉向半徑原位
前進檔一檔1.877B*
二檔2.325B*
三檔3.703B*
四檔6.25B*
倒檔一檔1.877B*
二檔2325B*
三檔3.703B*
四檔6.25B*
功率分出裝置
風扇個數2個
消耗功率125kW
制動系統
制動型式液力制動+摩擦制動
最大制動功率24000N·m
操作電壓24V或28V
*B為履帶中心距,單位為m。
