聯邦德國HSWL123傳動裝置

聯邦德國HSWL123傳動裝置，傳動裝置是倫克公司研製的HSWL系列傳動裝置中傳遞功率最小的一種，為液力機械傳動，有3個前進檔和3個倒檔，可進行半自動變速操縱。

國別 聯邦德國
名稱 HSWL 123傳動裝置
HSWL 123 Transmission
研製單位 倫克齒輪製造股份有限公司
Zahnraederfabrik Renk AG,DE
現狀 按需要生產
裝備情況 聯邦德國美洲虎(Jaguar)反坦克飛彈發射車、JPZ4-5反坦克自行加農炮

概述

該傳動裝置是倫克公司研製的HSWL系列傳動裝置中傳遞功率最

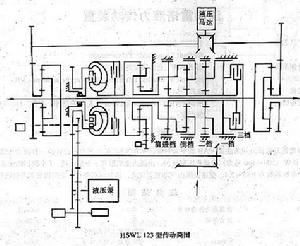

聯邦德國HSWL123傳動裝置

小的一種，為液力機械傳動，有3個前進檔和3個倒檔，可進行半自動變速操縱。該傳動裝置可以直接與發動機相連，也可以通過連線件與發動機相連，軾率輸入軸與輸出軸相垂直，為"十字"傳動裝置。 該傳動裝置包括液力變矩器、正倒車機構、變速機構、轉向裝置、匯流行星排和操縱裝置。
液力變矩器的變矩係數為3，可自控閉鎖，使傳動呈現機械工況。正倒車機構可以改變車輛行駛方向，使前進檔與倒檔數目相同。變速機構為行星式，可實現帶負荷換檔。轉向裝置為液壓再生式，轉向半徑可無級調節。匯流行星排將變速機構傳遞的功率與轉向裝置傳遞的功率匯合，然後通過框架向側傳動裝置輸出。換檔操縱為電控式，轉向操縱為液壓式，電路出現故障時可採用機械方式掛前進二檔或倒二檔，進行應急行駛。

性能數據

傳動裝置名稱HSWL123
傳動型式液力機械
尺寸
長1060mm
寬1445mm
高815mm
重量(不帶潤滑油)1635kg
配用發動機功率範圍294～441kW(400～600馬力)
轉速範圍2200～2600r/min
適用車輛最大重量26t
離合元件型式變矩器
排檔數目
前進檔3
倒檔3
變速操縱方式電控式
變速傳動比
前進檔一檔2.7
二檔1.34
三檔0.67
倒檔一檔2.7
二檔1.34
三檔0.67
轉向機構型式液壓式
轉向操縱方式液壓式
轉向半徑
最小轉向半徑原位
規定轉向半徑
前進檔一檔2.151B*
二檔4.571B*
三檔8.692B*
倒檔一檔2.151B*
二檔4.571B*
三檔8.692B*
功率分出裝置功率3.68～5.15kW(5～7馬力)
操作電壓24V
*B為履帶中心距，單位為m。
