聯生結晶

聯生結晶是焊接熔池凝固特有的結晶方式，又稱為互動結晶或外延結晶。

簡介

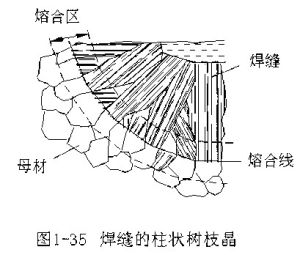

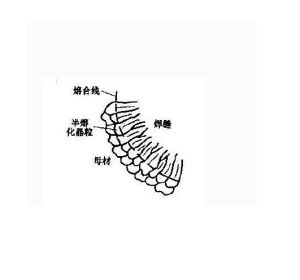

在焊接過程中，焊縫區在冷卻過程中以熔合線上局部半熔化的晶粒為核心向內生長，生長方向為散熱最快方向，最終成長為柱狀晶粒。晶粒前沿伸展到焊縫中心，呈柱狀鑄態組織，此種結晶方式稱為聯生結晶。

焊接熔池金屬通常處於過熱狀態，均勻形核的可能性非常小，而熔池邊界的母材晶核表面，完全可能成新相晶核的“基底”。因為母材晶粒表面作為新相晶核的“基底”不僅所需能量小，而且在結晶點陣形式及點陣常數上均與新相接近一致，因而易於促進新相形核。實驗證明，焊接熔池的凝固過程是從邊界開始的，是一種非均勻形核。

聯生結晶過程使化學成分和雜質易在焊縫中心區產生偏析，引起焊縫金屬力學性能下降，因此焊接時要以適當擺動和滲合金等方式加以改善。
