試驗
中 文 名 稱 ：維卡軟化點
英 文 名 稱 ：Vicat softening temperature(VST)
維卡軟化溫度：當勻速升溫時，某一負荷條件下，截面1 m㎡的標準壓針刺入熱塑性塑膠1mm深時的溫度。
該溫度反映了當一種材料在升溫裝置中使用時期望的軟化點。
測 試 標 準 ：ASTM D1525, ISO 306, GB/T 1633
試 驗 數 據 ：維卡軟化點試驗測定了針頭壓入試樣1mm時的溫度。

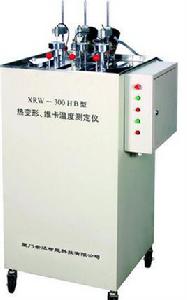

測定儀
維卡軟化點適用於控制聚合物品質和作為鑑定新品種熱性能的一個指標，不代表材料的使用溫度。
維卡軟化點測定儀器為 熱變形維卡溫度測定儀，是根據GB/T1633《熱塑性塑膠軟化溫度(VST)的測定》、GB/T1634《塑膠彎曲負載熱變形溫度試驗方法》、GB8802《硬聚氯乙烯(PVC-U) 管材及管件維卡軟化溫度測定方法》以及 ISO75 、ISO306 、ISO2507 、ASTM1525 ASTM D648標準的要求設計製造的,廣泛用於熱塑性塑膠、硬橡膠和長纖維增強複合材料等熱變形溫度（HDT）和維卡溫度（VST）的測定。
測試產品
塑膠製品檢測領域包含： 樹脂原料、塑膠薄膜、塑膠管材、塑膠建材、塑膠容器、塑膠外殼、塑膠玩具、電線電纜護套絕緣、塑膠異型材等。
軟化點
軟化點（softening point），物質軟化的溫度。主要指的是無定形聚合物開始變軟時的溫度。它不僅與高聚物的結構有關，而且還與其分子量的大小有關。測定方法有很多。測定方法不同，其結果往往不一致。較常用的有維卡（Vicat）法和環球法等。
試驗規程
一、製取試樣，試樣高於環面，室溫冷卻30min後用夾環夾住試樣環，用熱刮刀刮除環面上試樣，使環面齊平。
二、將試樣，金屬支架，鋼球，鋼球定位環置於5℃±0.5℃恆溫水槽至少15min；
三、燒杯中注入新煮沸並冷卻至5℃的水，水面高於立桿上的深度標記；
四、從恆溫水槽取出試樣放置在支架中層板的圓孔中套上定位環，然後將整個環架放入燒杯中調整水面到深度標記；
五、燒杯移至放有石棉網的加熱器上，開動攪拌器，開始加熱，使水溫在3min內調節至每分鐘上升5℃±0.5℃，記錄每分鐘上升的溫度值；
六、試樣受熱軟化，鋼球逐漸下墜，至與下層底板表面接觸時，讀取溫度，準確至0.5℃。
