名詞解釋
紅外測寬儀顧名思義是利用被測物自身所發出的紅外線來測量被測物寬度的儀器，由於受到被測物自身紅外線強度的影響，紅外測寬儀一般用於冶金行業熱軋廠中，利用熱軋鋼板自身的高強紅外線來測量鋼板的寬度值。由於採用了紅外線測量，不必在鋼板背面加裝任何光源，故減少了測寬儀的人工維護量，提高了其穩定性，延長了其使用壽命，目前紅外測寬儀在軋鋼領域得到了廣泛的套用，在很大程度上提高了熱軋鋼板的生產質量，減少了廢鋼率，為企業增加了利潤率。
測量原理
北京貝諾帶來了PWH5001型紅外測寬儀由兩個安裝成一體的線陣CCD攝像機利用熱軋鋼帶的熱輻射，從不同的角度同時拍攝鋼板的兩個邊緣，模擬人的雙眼，形成立體視覺，可消除鋼板翹起、傾斜對測量的影響，再把分別攝取的圖像經光電變換送到工控機做圖像處理。將獲得的寬度值一部分送到上位機作進一步處理（如參與板寬的控制，側導板的預設定），另一部分送到軋機操作室的電腦顯示屏上，供操作人員監視生產狀態，數據每秒更新數次。 PWH5001型紅外測寬儀一般採用兩個攝象機從不同的角度對被測物同時進行測量，如圖所示，兩個攝象機就象人的雙眼，可以形成立體視覺，這樣就可以得到足夠的信息判斷被測物的距離，修正和消除距離變化對測量的影響。由被測物兩個邊緣在兩個攝象機中的位置，通過幾何推導，可以計算出帶鋼邊緣的在X-Y坐標空間中的位置P1(x1,y1)和P2(x2,y2)，被測物寬度就是P1到P2間的直線距離W=|P1P2|=√[（x1-x2）^2+（y1-y2）^2]功能介紹
* 實時線上連續檢測帶鋼寬度，可自動補償鋼板的跳動、傾斜、側移等；* 特別的振動補償技術極大提高了系統的穩定性；
* 帶鋼實時及歷史數據顯示、存儲，爐號、鋼號、坯號、班號、檢測時間與MIS系統連線自動生成日報、班報；
* 使用方便、易於操作、數位訊號傳輸、自動標校系統等功能；
系統組成

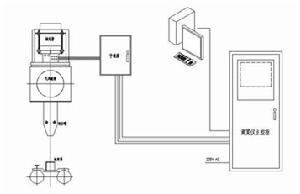

PWH5001H-I紅外測寬儀主要由：檢測箱、吹掃裝置、安裝支架、標定裝置、中繼控制箱、儀表控制櫃及連線電纜等組成：
2.中繼控制箱內包含檢測箱所用電源及中繼接線端子等（遠距離的包含光纖轉換器)。
3.標定裝置用於對測寬儀進行標定，自動確定測寬儀的系統參數，校正補償測寬儀檢測系統的理論誤差，校正光學系統的非線性誤差。標定器上的標準板有多個通光視窗，內部有可調模擬光源，可以模擬不同溫度和不同寬度的鋼板。標定時，將標定器放置在輥道上，啟動自動標定功能就可完成系統標定，確定後保存系統參數。
4.儀表控制櫃是測寬儀的心臟部分，櫃內包括：高性能專用數據處理單元、液晶顯示屏、用於軋鋼曲線及數據輸出的印表機（選配）、以及各種電源、開關、I/O接口板和接口端子等。從檢測箱傳來的信號經過儀表櫃的處理、顯示、列印和輸出，可以於工廠其他計算機設備進行數據交換。
優勢
* 對被測鋼板的跳動、傾斜、側偏、板型、邊浪可有效識別；* 固定圖像線性噪聲矯正技術、電子曝光技術；
* 全數字檢測、自動標校系統；
* 特有的光學震動補償技術；
* 測量精度高、回響速度快；
* 採用光纜信號傳輸技術；
結論
PWH5001紅外測寬儀系統採用穩壓穩頻、低頻濾波等技術，可以抗工業電磁干擾、電源波動等影響，該測寬儀系統能夠連續線上24小時工作，提高了生產效率。光學系統採用懸掛防震裝置，有效的避免了現場因機械傳動引起的高頻振動所產生的對測量精度的影響，提高了測量精度。檢測箱體內部採用氣流風洞，保護了檢測光路以免受到灰塵和微小油粒擋光產生的影響。
