粉塵濃度開關的原理
從布袋除塵器、電除塵等粉塵收集器中出來的粉塵排放已經成為了重要的工業問題，巴畢羅公司有兩款產品可以監控這些過程，以幫助減少粉塵的排放。粉塵濃度開關可以在一個過濾器發生泄漏之前偵察測到並且起到預報的作用或者直接關閉該過濾器。粉塵含量分析儀則可以給出粉塵泄漏的水平和連續報告粉塵排放的數據。適合在需要滿足EPA法規的場合。是設計用來偵測和預報布袋除塵器或者粉塵收集器中的粉塵含量。此外，我們也可以在自由落體或者氣力輸送場合將它用來做一個檢測小顆粒和粉末的有流無流開關。

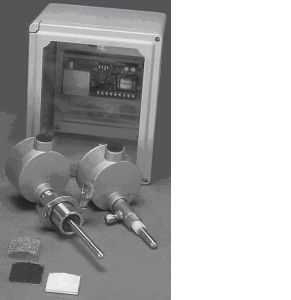

當粉塵顆粒經過探頭附近，一個微弱的電量被探頭感應並傳導給電子單元處理。這種電荷轉換被稱為靜電摩擦效包括封裝在NEMA 4X等級外殼內的電子單元部分，15英尺的低噪聲同軸電纜和連線器以及封裝在防爆外殼內的316L不鏽鋼探頭。
的輸出是經過電子部分的繼電器輸出，該輸出可以是通過聲音報警或者其它的控制方式。
粉塵濃度開關典型套用

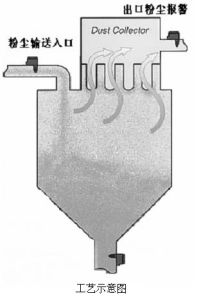

偵測布袋除塵器布袋破損泄露偵測其它織物和圓筒式除塵器
偵測電除塵粉塵排放
粉塵濃度開關特徵
● 整體設計，沒有移動部件。● 簡單的安裝和標定。
● 沒有光學部件和鏡頭需要清潔。
● 電子單元防護等級為NEMA 4X
● NEMA 7 or 9可選
● 探頭外殼防爆設計
● 可設定報警延遲
● 強磁場和電場干擾區域，探頭可選靜電防護
粉塵濃度開關安裝
安裝和標定設計套用在流速達到1800英尺/分鐘（9.15m/s）或者更高的場合，當你知道流速後如需要校準可參考以下公式：
標定指示器是在遠處的電子單元內，所以標定所需要做的工具只是一把螺絲刀，標定必須在無流動環境下進行。每一個單元都有一個報警時間延遲調整功能，那可以避免討厭的誤報發生。
一個可選的防護屏可以用在探頭上，該防護屏是設計用來禁止當儀表安裝在發電機或者風機附近導致的靜電干擾的，它同樣也能禁止當在塑膠管道內工作時候產生的靜電干擾，該禁止屏將干擾的靜電在影響探頭之前引導進入大地，當不干擾探頭正常的靜電感應和檢測。
粉塵濃度開關的組成
電子單元電 源： 120VAC (+/- 15%) 50/60Hz, 標準. 230VAC 可選
溫 度： 電子單元：-34℃-77℃
繼電器輸出： 2 Form C contacts, DPDT relay, 5Amp resistive at 125VAC, 250VAC; 30VDC.
時間延遲： 可選ON DELAY或 OFF DELAY.
可選從1/8秒到2小時
感測器探頭
電 源： 無電源（被動感應）
過程連線： 3/4" NPT
溫 度： 探頭：-34℃-93℃標準
204℃可選
（高的溫度可向工廠諮詢訂做）
壓 力： 85PSI(5.86bar)
（更高壓力可定製）
探頭材質： 直徑1/2″,316SS不鏽鋼
插入深度： 1-1/2", 3" or 6"標準，
24"（最大）
