簡介

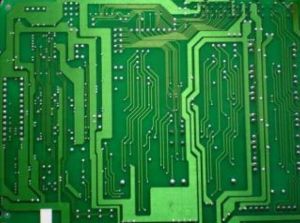

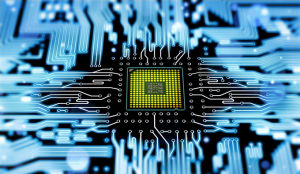

集成 電路板是採用半導體製作工藝，在一塊較小的單晶矽片上製作上許多電晶體及電阻器、電容器等元器件，並按照多層布線或遂道布線的方法將元器件組合成完整的電子電路。它在電路中用字母“IC”（也有用文字元號“N”等）表示。
積體電路板分類
按功能結構
積體電路板按其功能、結構的不同，可以分為模擬 積體電路板和數字兩大類。
模擬用來產生、放大和處理各種模擬信號（指幅度隨時間邊疆變化的信號。例如半導體收音機的音頻信號、錄放機的磁帶信號等），而數字用來產生、放大和處理各種數位訊號（指在時間上和幅度上離散取值的信號。例如VCD、DVD重放的音頻信號和視頻信號）。
按製作工藝
按製作工藝可分為半導體和薄膜。
膜又分類厚膜和薄膜。
按集成度高低
按集成度高低的不同可分為小規模、中規模、大規模和超大規模。
按導電類型不同
按導電類型可分為雙極型和單極型。
雙極型的製作工藝複雜，功耗較大，代表有TTL、ECL、HTL、LST-TL、STTL等類型。單極型的製作工藝簡單，功耗也較低，易於製成大規模，代表有CMOS、NMOS、PMOS等類型。
按用途
按用途可分為電視機用。音響用、影碟機用、錄像機用、電腦（微機）用、電子琴用、通信用、照相機用、遙控、語言、報警器用及各種專用。
電視機用包括行、場掃描、中放、伴音、彩色解碼、AV/TV轉換、開關電源、遙控、麗音解碼、畫中畫處理、微處理器（CPU）、存儲器等。
音響用包括AM/FM高中頻電路、立體聲解碼電路、音頻前置放大電路、音頻運算放大、音頻功率放大、環繞聲處理、電平驅動、電子音量控制、延時混響、電子開關等。
影碟機用有系統控制、視頻編碼、 MPEG解碼、音頻信號處理、音響效果、RF信號處理、數位訊號處理、伺服、電動機驅動等。
錄像機用有系統控制、伺服、驅動、音頻處理、視頻處理。
製作流程
積體電路板2、裁剪復銅板用感光板製作電路板全程圖解 。復銅板，也就是兩面都復有銅膜的線路板，將復銅板裁成電路板的大小，不要過大，以節約材料。
3、預處理 復銅板。用細砂紙把復銅板表面的氧化層打磨掉，以保證在轉印電路板時，熱轉印紙上的碳粉能牢固的印在復銅板上，打磨好的標準是板面光亮，沒有明顯污漬。
4、轉印 電路板。將列印好的電路板裁剪成合適大小，把印有電路板的一面貼在復銅板上，對齊好後把復銅板放入熱轉印機，放入時一定要保證轉印紙沒有錯位。一般來說經過2-3次轉印，電路板就能很牢固的轉印在復銅板上。熱轉印機事先就已經預熱，溫度設定在160-200攝氏度，由於溫度很高，操作時注意安全！
5、腐蝕線路板回流焊機。先檢查一下電路板是否轉印完整，若有少數沒有轉印好的地方可以用黑色油性筆修補。然後就可以腐蝕了，等線路板上暴露的銅膜完全被腐蝕掉時，將線路板從腐蝕液中取出清洗乾淨，這樣一塊線路板就腐蝕好了。腐蝕液的成分為濃鹽酸、濃雙氧水、水，比例為1：2：3，在配製腐蝕液時，先放水，再加濃鹽酸、濃雙氧水，若操作時濃鹽酸、濃雙氧水或腐蝕液不小心濺到皮膚或衣物上要及時用清水清洗，由於要使用強腐蝕性溶液，操作時一定注意安全！
6、 線路板鑽孔。線路板上是要插入電子元件的，所以就要對線路板鑽孔了。依據電子元件管腳的粗細選擇不同的鑽針，在使用鑽機鑽孔時，線路板一定要按穩，鑽機速度不能開的過慢，操作鑽機還是比較簡單的，只要細心就能完成得很好。請仔細看操作人員操作。
7、 線路板預處理。鑽孔完後，用細砂紙把復線上路板上的墨粉打磨掉，用清水把線路板清洗乾淨。水乾後，用松香水塗在有線路的一面，只需薄薄的一層，不光防止線路被氧化，同時松香也是很好的助焊劑，一般來說，線路板表面松香水會在24小時內凝固，為加快松香凝固，我們用熱風機加熱線路板，只需2-3分鐘松香就能凝固。熱風機溫度高達300度，使用時不能把出風口朝向易燃物、人和小動物，還是要求安全第一啊！
8、焊接電子元件。焊接完板上的電子元件，通電，功能實現，製作完畢。
