本實用新型公開一種多功能電路板，包括：具有預定諧振頻率的振盪電路；方波產生電路；正弦波產生電路；和除頻產生電路，其中，所述印刷電路板還包括路由控制電路，所述路由控制電路使振盪電路的輸出端與方波產生電路的輸入端、正弦波產生電路的輸入端和除頻產生電路的輸入端中的一個選擇性地連線在一起。與現有技術相比，由於印刷電路板上同時集成有三種不同的輸出電路，並且通過路由控制電路來方便地進行選擇連線，因此，本實用新型不僅能夠輸出三種不同輸出信號，而且製造簡單、成本低。
產品介紹

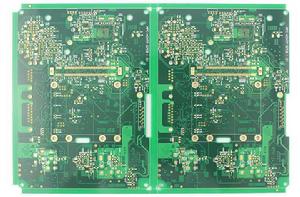

多功能電路板一種萬能電路魔板，有電路實驗板和電路元件所組成，其特 征在於電路實驗板(為便於具體說明，以下用電子電路為例)，它 是由雙層相同大小單面(或雙面)印製電路板(以下簡稱印製板) 和電路元件插座(如集成元件插座，以下簡稱插座)和插針所組成， 插座是焊接在上下兩層相互隔開相互絕緣固定在一起的印製板金屬 化孔內，在插座的橫向中心線為中心的上下兩側，下層印製板(或 上層印製板)上敷印有平行於插座橫向中心線的橫向線條，上層印 制板(或下層印製板)上敷印有垂直於插座橫向中心的縱向線條， 橫向和縱向的相鄰線條中心線間距離，相同於集成件的兩個相鄰插 腳中心向距離為2.54mm，橫向和縱向線條寬度，由連線兩點間所通 的電流來選定，常用0.30mm或更寬，在每根線條上，每間隔2.54mm (相同於集成件的兩個相鄰插腳中心距離)處，有一個上下兩層印製 板相互對應相同孔徑的金屬化孔，孔徑大小決定於插針的直徑，例 如0.60mm-0.80mm，上層印製板上的縱向線條與插座的插腳和金屬 化孔的焊接相連，插針可選用相同於線條上金屬化孔徑的大頭針或 其他導電的金屬針，這便是本發明一種電路實驗板的舉側；電路元 件有電子、電器、電機及儀表等元件，在本發明電路實驗板上所配 的電路元件，對電路功能固定不變化的部分，直接焊接在雙層印製 板固定不變，而對電路功能有多種狀態變化的電路連線點，用插針 的插入或不插入改變電路的連線狀態，達到不同電路功能的實驗或演 示，插練方法是按照電路給定的X坐標點號數和Y坐標坐標點數，對 號入座的插入插針這到給定電路的功能實驗或演示，所有實驗和演 示都有結果正確或不正確的顯示。
