碟式分離機
正文
轉鼓內裝有一疊錐形碟片，用離心沉降法分離乳濁液和低濃度懸浮液組分的離心分離機。碟式分離機可在密閉、高溫、低溫、加壓和真空等條件下操作，用於從牛奶中提取奶油和果汁、啤酒、動植物油、變壓器油等的淨化，以及酵母濃縮和從動物血漿中提取血清等。
分離懸浮液時（圖1a），懸浮液由中心進料管進入轉鼓，從碟片束外緣經碟片間隙向碟片內緣流動。因受離心力作用，固體顆粒在隨液體流動的同時沉降到各碟片的內表面，再向碟片外緣滑動，最後沉積到鼓壁上。已澄清的液體向轉鼓中心方向聚集,經溢流口或向心泵排出。分離乳濁液時(圖1b),乳濁液經碟片束上的進料孔進入各碟片間隙，按密度不同分為重液和輕液，重液沿碟片內表面向轉鼓壁流動，輕液向中心流動，經溢流口和向心泵分別排出。進料孔位置應在重液層與輕液層的交界處。此處稱為中性層,其半徑
，式中k為重液與輕液的密度比，R1和R2 分別為重液和輕液的排出口半徑。進料孔與中性層不重合時，排出的重液或輕液就不純淨，此時可改變重液或輕液排出口半徑來調整中性層位置。由於轉鼓內的液體被碟片束分為許多薄層，分離在薄層內進行，離心沉降的距離很短，顯著提高了分離速度。碟式分離機的分離因數較高,達4000～10000，並因轉鼓內的碟片數量多，顯著擴大了沉降面積，分離效率較高。 向心泵（圖1c）具有固定在機殼上靜止不動的葉輪，葉輪外緣浸沒在與轉鼓同步鏇轉的分離液層內，分離液由葉輪外緣進入弧形流道，流至葉輪中心排液管排出。葉輪將鏇轉液體的動能轉變為靜壓，將轉鼓中排出的分離液直接輸送至10～20米的高度。
分類
人工排渣

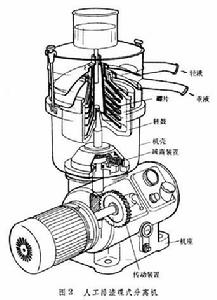

人工排渣碟式分離機 系間歇操作。它由機座、傳動裝置、轉鼓和機殼等組成（圖2）。整機為立式，轉鼓為下支撐式。靠近轉鼓的主軸承外有 6個輻射狀布置的彈簧(或橡膠墊)組成的減震裝置。轉鼓的傳動裝置通常採取螺鏇齒輪增速傳動，有的採取皮帶傳動。轉鼓蓋與轉鼓體由螺紋鎖緊圈固緊，並有密封圈防漏。碟片為圓錐形，其半錐角大於固體顆粒與碟片表面的摩擦角,一般為30°～45°,碟片數為50～180；碟片間隙為 0.5～2毫米。分離機工作一段時間後，轉鼓內壁上沉渣增多，分離液澄清度下降，當分離液澄清度不合要求時，停機拆開轉鼓，人工清除轉鼓內沉渣。這種分離機的處理量可達45米3／小時，適於處理顆粒直徑為0.001～0.1毫米、固相濃度小於 1％的懸浮液和乳濁液。
碟式分離機
碟式分離機活門排渣碟式分離機

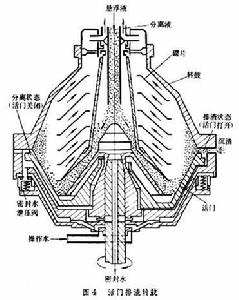

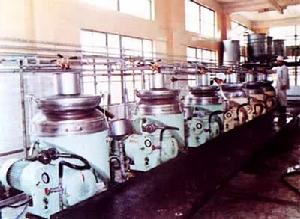

利用環狀活門啟、閉排渣口進行間歇排渣，又稱自動排渣碟式分離機。整體結構與人工排渣碟式分離機相似,特點是轉鼓（圖4）內有活門排渣裝置，可不停機卸除轉鼓內的沉渣。操作時，由轉鼓中心加料管加入懸浮液進行分離，活門下面的密封水總壓力大於懸浮液作用在活門上面的總壓力，活門位置在上，關閉排渣口（圖左邊的分離狀態）。排渣時，停止加料並由轉鼓底部加入操作水，開啟轉鼓周邊的密封水泄壓閥,排出密封水,活門受轉鼓內懸浮液壓力的作用迅速下降,開啟排渣口(圖右邊的狀態) 。排盡轉鼓內的沉渣和液體後，停止供給操作水，泄壓閥閉合,密封水壓升高,活門上升關閉排渣口，完成一次工作循環。自動控制活門排渣的方法有：①用時間繼電器按預定操作周期控制排渣;②用光電管監控分離液澄清度控制排渣;③根據轉鼓內沉渣聚積程度，由壓力信號或渣面信號控制排渣。排渣時間一般為1～2秒。部分排渣的轉鼓可控制更短的排渣時間，僅排出轉鼓內沉渣的一部分，不排出液體，排渣時可不停止進料,連續分離,提高了處理能力。這種分離機最大處理量可達60米3／小時,適用於處理固體顆粒直徑為0.001～0.5毫米,固液相密度差大於0.01千克/分米3固相濃度小於10％的懸浮液和乳濁液。（見彩圖）
