優點

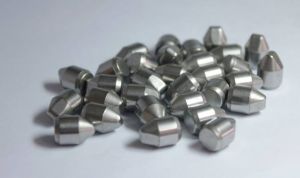

硬質合金具有很高的硬度、強度、耐磨性和耐腐蝕性，被譽為“工業牙齒”，用於製造切削工具、刀具、鈷具和耐磨零部件，廣泛套用于軍工、航天航空、機械加工、冶金、石油鑽井、礦山工具、電子通訊、建築等領域，伴隨下游產業的發展，硬質合金市場需求不斷加大。並且未來高新技術武器裝備製造、尖端科學技術的進步以及核能源的快速發展，將大力提高對高技術含量和高質量穩定性的硬質合金產品的需求。
簡介
由難熔金屬的硬質化合物和粘結金屬通過粉末冶金工藝製成的一種合金材料。硬質合金具有硬度高、耐磨、強度和韌性較好、耐熱、耐腐蝕等一系列優良性能，特別是它的高硬度和耐磨性，即使在500℃的溫度下也基本保持不變，在1000℃時仍有很高的硬度。硬質合金廣泛用作刀具材料，如車刀、銑刀、刨刀、鑽頭、鏜刀等，用於切削鑄鐵、有色金屬、塑膠、化纖、石墨、玻璃、石材和普通鋼材，也可以用來切削耐熱鋼、不鏽鋼、高錳鋼、工具鋼等難加工的材料。現在新型硬質合金刀具的切削速度等於碳素鋼的數百倍。據《中國硬質合金行業市場前瞻與投資戰略規劃分析報告前瞻》數據顯示，由於中國實行積極穩健的巨觀經濟政策，國民經濟快速增長，硬質合金需求也高速增長。在硬質合金需求增長的同時，產量也在不斷增加，從2006年的1.45萬噸增長到2011年的2.4萬噸，年複合增長率達到10.60%。
性質
硬質合金是以高硬度難熔金屬的碳化物（WC、TiC)微米級粉末為主要成分，以鈷（Co）或鎳（Ni）、鉬（Mo）為粘結劑，在真空爐或氫氣還原爐中燒結而成的粉末冶金製品。ⅣB、ⅤB、ⅥB族金屬的碳化物、氮化物、硼化物等，由於硬度和熔點特別高，統稱為硬質合金。下面以碳化物為重點來說明硬質含金的結構、特徵和套用。ⅣA、ⅤA、ⅥA族金屬與碳形成的金屬型碳化物中，由於碳原子半徑小，能填充於金屬品格的空隙中並保留金屬原有的晶格形式，形成間隙固溶體。在適當條件下，這類固溶體還能繼續溶解它的組成元素，直到達到飽和為止。因此，它們的組成可以在一定範圍內變動（例如碳化鈦的組成就在TiC0.5～TiC之間變動），化學式不符合化合價規則。當溶解的碳含量超過某個極限時（例如碳化鈦中Ti︰C=1︰1），晶格型式將發生變化，使原金屬晶格轉變成另一種形式的金屬晶格，這時的間充固溶體叫做間充化合物。金屬型碳化物，尤其是ⅣB、ⅤB、ⅥB族金屬碳化物的熔點都在3273K以上，其中碳化鉿、碳化鉭分別為4160K和4150K，是當前所知道的物質中熔點最高的。大多數碳化物的硬度很大，它們的顯微硬度大於1800kg·mm2（顯微硬度是硬度表示方法之一，多用於硬質合金和硬質化合物，顯微硬度1800kg·mm2相當於莫氏一金剛石一硬度9）。許多碳化物高溫下不易分解，抗氧化能力比其組分金屬強。碳化鈦在所有碳化物中熱穩定性最好，是一種非常重要的金屬型碳化物。然而，在氧化氣氛中，所有碳化物高溫下都容易被氧化，可以說這是碳化物的一大弱點。除碳原子外，氮原子、硼原子也能進入金屬晶格的空隙中，形成間充固溶體。它們與間充型碳化物的性質相似，能導電、導熱、熔點高、硬度大，同時脆性也大。硬質合金的基體由兩部分組成：一部分是硬化相；另一部分是粘結金屬。
硬化相是元素周期表中過渡金屬的碳化物，如碳化鎢、碳化鈦、碳化鉭，它們的硬度很高，熔點都在2000℃以上，有的甚至超過4000℃。另外，過渡金屬的氮化物、硼化物、矽化物也有類似的特性，也可以充當硬質合金中的硬化相。硬化相的存在決定了合金具有極高硬度和耐磨性。粘結金屬一般是鐵族金屬，常用的是鈷和鎳。製造硬質合金時，選用的原料粉末粒度在1～2微米之間，且純度很高。原料按規定組成比例進行配料，加進酒精或其他介質在濕式球磨機中濕磨，使它們充分混合、粉碎，經乾燥、過篩後加入蠟或膠等一類的成型劑，再經過乾燥、過篩製得混合料。然後，把混合料制粒、壓型，加熱到接近粘結金屬熔點（1300～1500℃）的時候，硬化相與粘結金屬便形成共晶合金。經過冷卻，硬化相分布在粘結金屬組成的格線里，彼此緊密地聯繫在一起，形成一個牢固的整體。硬質合金的硬度取決於硬化相含量和晶粒粒度，即硬化相含量越高、晶粒越細，則硬度也越大。硬質合金的韌性由粘結金屬決定，粘結金屬含量越高，抗彎強度越大。
用途
1923年，德國的施勒特爾往碳化鎢粉末中加進10%～20%的鈷做粘結劑，發明了碳化鎢和鈷的新合金，硬度僅次於金剛石，這是世界上人工製成的第一種硬質合金。用這種合金製成的刀具切削鋼材時，刀刃會很快磨損，甚至刃口崩裂。1929年美國的施瓦茨科夫在原有成分中加進了一定量的碳化鎢和碳化鈦的複式碳化物，改善了刀具切削鋼材的性能。這是硬質合金髮展史上的又一成就。硬質合金具有硬度高、耐磨、強度和韌性較好、耐熱、耐腐蝕等一系列優良性能，特別是它的高硬度和耐磨性，即使在500℃的溫度下也基本保持不變，在1000℃時仍有很高的硬度。硬質合金廣泛用作刀具材料，如車刀、銑刀、刨刀、鑽頭、鏜刀等，用於切削鑄鐵、有色金屬、塑膠、化纖、石墨、玻璃、石材和普通鋼材，也可以用來切削耐熱鋼、不鏽鋼、高錳鋼、工具鋼等難加工的材料。現在新型硬質合金刀具的切削速度等於碳素鋼的數百倍。
硬質合金還可用來製作鑿岩工具、採掘工具、鑽探工具、測量量具、耐磨零件、金屬磨具、汽缸襯裡、精密軸承、噴嘴等。
近二十年來，塗層硬質合金也問世了。1969年瑞典研製成功了碳化鈦塗層刀具，刀具的基體是鎢鈦鈷硬質合金或鎢鈷硬質合金，表面碳化鈦塗層的厚度不過幾微米，但是與同牌號的合金刀具相比，使用壽命延長了3倍，切削速度提高25%～50%。20世紀70年代已出現第四代塗層工具，可用來切削很難加工的材料。硬質合金是將這種或多種難熔金屬的碳化物和粘接劑金屬，用粉末冶金方法製成的金屬材料。
生產國家
世界上有50多個國家生產硬質合金，總產量可達27000～28000t-，主要生產國有瑞士、美國、俄羅斯、瑞典、中國、德國、日本、英國、法國等，世界硬質合金市場基本處於飽和狀態，市場競爭十分激烈。中國硬質合金工業是50年代末期開始形成的，60～70年代中國硬質合金工業得到了迅速發展，90年代國中國硬質合金總生產能力達6000t，硬質合金總產量達5000t，僅次於俄羅斯和美國，居世界第3位。分類與牌號
①鎢鈷類硬質合金主要成分是碳化鎢（WC）和粘結劑鈷（Co）。其牌號是由“YG”（“硬、鈷”兩字漢語拼音字首）和平均含鈷量的百分數組成。 例如，YG8，表示平均WCo=8%，其餘為碳化鎢的鎢鈷類硬質合金。
②鎢鈦鈷類硬質合金
主要成分是碳化鎢、碳化鈦（TiC）及鈷。其牌號由“YT”（“硬、鈦”兩字漢語拼音字首）和碳化鈦平均含量組成。
例如，YT15，表示平均WTi=15%，其餘為碳化鎢和鈷含量的鎢鈦鈷類硬質合金。
③鎢鈦鉭（鈮）類硬質合金
主要成分是碳化鎢、碳化鈦、碳化鉭（或碳化鈮）及鈷。這類硬質合金又稱通用硬質合金或萬能硬質合金。其牌號由“YW”（“硬”、“萬”兩字漢語拼音字首）加順序號組成，如 YW1。
性能特點
硬度高（86～93HRA，相當於69～81HRC）；熱硬性好（可達900～1000℃，保持60HRC）；耐磨性好。硬質合金刀具比高速鋼切削速度高4～7倍，刀具壽命高5～80倍。製造模具、量具，壽命比合金工具鋼高 20～150倍。可切削50HRC左右的硬質材料。但硬質合金脆性大，不能進行切削加工，難以製成形狀複雜的整體刀具，因而常製成不同形狀的刀片，採用焊接、粘接、機械夾持等方法安裝在刀體或模具體上使用。燒結成型
硬質合金燒結成型就是將粉末壓製成坯料，再進燒結爐加熱到一定溫度（燒結溫度），並保持一定的時間（保溫時間），然後冷卻下來，從而得到所需性能的硬質合金材料。硬質合金燒結過程可以分為四個基本階段：1：脫除成形劑及預燒階段，在這個階段燒結體發生如下變化：成型劑的脫除，燒結初期隨著溫度的升高，成型劑逐漸分解或汽化，排除出燒結體，與此同時，成型劑或多或少給燒結體增碳，增碳量將隨成型劑的種類、數量以及燒結工藝的不同而改變。粉末表面氧化物被還原，在燒結溫度下，氫可以還原鈷和鎢的氧化物，若在真空脫除成型劑和燒結時，碳氧反應還不強烈。粉末顆粒間的接觸應力逐漸消除，粘結金屬粉末開始產生回復和再結晶，表面擴散開始發生，壓塊強度有所提高。2：固相燒結階段（800℃--共晶溫度）在出現液相以前的溫度下，除了繼續進行上一階段所發生的過程外，固相反應和擴散加劇，塑性流動增強，燒結體出現明顯的收縮。3：液相燒結階段（共晶溫度--燒結溫度）當燒結體出現液相以後，收縮很快完成，接著產生結晶轉變，形成合金的基本組織和結構。4：冷卻階段（燒結溫度--室溫）在這一階段，合金的組織和相成分隨冷卻條件的不同而產生某些變化，可以利用這一特點，對硬質合金進行熱處理以提高其物理機械性能。形狀分類
硬質合金球硬質合金球是以高硬度難熔金屬的碳化物（WC、TiC)微米級粉末為主要成分，常見的硬質合金有YG、YN、YT、YW系列。
常用的硬質合金球主要分：YG6硬質合金球.YG6x硬質合金球.YG8硬質合金球.YG13硬質合金球.YG20硬質合金球.YN6硬質合金球.YN9硬質合金球.YN12硬質合金球.YT5硬質合金球.YT15硬質合金球。
硬質合金棒硬質合金棒主要特點是具有穩定的機械性能，易於焊接，具有高耐磨性和高耐衝擊性。
優點：1.耐磨性好；2.良好的耐腐蝕性；3.高韌性；4.擠壓法和HIP燒結。
用途：硬質合金棒主要適用於鑽頭，立銑刀，絞刀。它也可用於切割，衝壓和測量工具。它被用於造紙，包裝，印刷，有色金屬加工行業。此外，它還廣泛用於加工高速鋼刀具，硬質合金銑刀，硬質合金刀具，NAS的切削刀具，航空刀具，硬質合金鑽頭，銑刀取芯鑽頭，高速鋼，taperd銑刀，公制銑刀，微型結束銑刀，鉸試點，電子刀具，階梯鑽，金屬切割鋸，雙保證金鑽，槍桿子，角度銑刀，硬質合金鏇轉銼等。
硬質合金棒不僅可以用來切割和鑽孔工具（如微米，twiste演習，演習垂直採礦刀具指標），也可以作為輸入針，各種軋輥磨損的零件和結構材料來使用。此外，它可以廣泛套用於許多領域，如機械，化工，石油，冶金，電子和國防工業。
板狀體
硬質合金板，具有良好的耐久性和耐衝擊性強，可用於在硬體和標準的衝壓模具。硬質合金板廣泛套用於電子工業，電機轉子，定子，LED引線框架，EI矽鋼片等。所有硬質合金塊必須檢查嚴格和只有那些沒有任何傷害，如孔隙，氣泡，裂縫等才可以運出。
牌號
硬質合金對應性能、套用推薦。1、硬質合金牌號:YG6A密度g/cm3:14.6-15.0抗彎強度不低於N/cm2:1370硬度不低於HRA:91.5
常見用途:適於硬鑄鐵，有色金屬及其合金的半精加工，亦適於高錳鋼、淬火鋼、合金鋼的半精加工及精加工。相當於ISO:K05
2、硬質合金牌號:YG6X密度g/cm3:14.6-15.0抗彎強度不低於N/cm2:1420硬度不低於HRA:91
常見用途:經生產使用證明，該合金加工冷硬合金鑄鐵與耐熱合金鋼可獲得良好的效果，也適於普通鑄鐵的精加工。相當於ISO:K10
3、硬質合金牌號:YK15密度g/cm3:14.2-14.6抗彎強度不低於N/cm2:2100硬度不低於HRA:91
常見用途:適於加工整體合金鑽、銑、鉸等刀具。具有較高的耐磨性及韌性。相當於ISO:K20
4、硬質合金牌號:YG6密度g/cm3:14.5-14.9抗彎強度不低於N/cm2:1380硬度不低於HRA:89
常見用途:適於用鑄鐵、有色金屬及合金非金屬材料中等切削速度下半精加工。相當於ISO:K20
5、硬質合金牌號:YG6X-1密度g/cm3:14.6-15.0抗彎強度不低於N/cm2:1500硬度不低於HRA:90
常見用途:適於鑄鐵，有色金屬及其合金非金屬材料連續切削時的精車，間斷切削時的半精車、精車、小斷面精車、粗車螺紋、連續斷面的半精銑與精銑，孔的粗擴與精擴。相當於ISO:K20
6、硬質合金牌號:YG8N密度g/cm3:14.5-14.8抗彎強度不低於N/cm2:2000硬度不低於HRA:90
常見用途:適於鑄鐵、白口鑄鐵、球墨鑄鐵以及鉻、鎳不鏽鋼等合金材料的高速切削。相當ISO:K30
7、硬質合金牌號:YG8密度g/cm3:14.5-14.9抗彎強度不低於N/cm2:1600硬度不低於HRA:89.5
常見用途:適於鑄鐵、有色金屬及其合金與非金屬材料加工中，不平整斷面和間斷切削時的粗車、粗刨、粗銑，一般孔和深孔的鑽孔、擴孔。相當於ISO:K30
8、硬質合金牌號:YG10X密度g/cm3:14.3-14.7抗彎強度不低於N/cm2:2200硬度不低於HRA:89.5
常見用途:適於製造細徑微鑽、立銑刀、鏇轉銼刀等。相當於ISO:K35
9、硬質合金牌號:YS2T密度g/cm3:14.4-14.6抗彎強度不低於N/cm2:2200硬度不低於HRA:91.5
常見用途:屬超細顆粒合金，適於低速粗車，銑削耐熱合金及鈦合金，作切斷刀及絲錐、鋸片銑刀尤佳。相當於ISO:K30
10、硬質合金牌號:YL10.1密度g/cm3:14.9抗彎強度不低於N/cm2:1900硬度不低於HRA:91.5
常見用途:具有較好的耐磨性和抗彎強度。
11、硬質合金牌號:YL10.2密度g/cm3:14.5抗彎強度不低於N/cm2:2200硬度不低於HRA:91.5
常見用途:具有很好的耐磨性和抗彎強度。
12、硬質合金牌號:YG15密度g/cm3:13.9-14.2抗彎強度不低於N/cm2:2100硬度不低於HRA:87
常見用途:適於高壓縮率下鋼棒和鋼管拉伸，在較大應力下工作的頂鍛、穿孔及衝壓工具。
13、硬質合金牌號:YG20密度g/cm3:13.4-13.7抗彎強度不低於N/cm2:2500硬度不低於HRA:85
常見用途:適於製作衝壓模具，如衝壓手錶零件、樂器彈簧片等；沖制電池殼、牙膏皮的模具；小尺寸鋼球、螺釘、螺帽等的衝壓模具；熱軋麻花鑽頭的壓板。
14、硬質合金牌號:TG20C密度g/cm3:13.4-13.7抗彎強度不低於N/cm2:2200硬度不低於HRA:82
常見用途:適於製作標準件、軸承、工具等行業用的冷鐓、冷沖、冷壓模具；彈頭對彈殼的衝壓模具。
15、硬質合金牌號:YT15密度g/cm3:11.0-11.7抗彎強度不低於N/cm2:1150硬度不低於HRA:91
常見用途:適用於碳素鋼與合金鋼加工中，連續切削時的粗車、半精車及精車，間斷切削時的小斷面精車，連續面的半精銑與精銑，孔的粗擴與精擴。相當於ISO:P10
16、硬質合金牌號:YT14密度g/cm3:11.2-12.0抗彎強度不低於N/cm2:1270硬度不低於HRA:90.5
常見用途:適於在碳素鋼與合金鋼加工中，不平整斷面和連續切削時的粗車，間斷切削時的半精車與精車，連續斷面粗銑，鑄孔的擴鑽與粗擴。相當於ISO:P20
17、硬質合金牌號:YT5密度g/cm3:12.5-13.2抗彎強度不低於N/cm2:1430硬度不低於HRA:89.5
常見用途:適於碳素鋼與合金鋼(包括鋼鍛件，衝壓件及鑄件的表皮)加工不平整斷面與間斷切削時的粗車、粗刨、半精刨，非連續面的粗銑及鑽孔。相當於ISO:P30
18、硬質合金牌號:YS25密度g/cm3:12.8-13.2抗彎強度不低於N/cm2:2000硬度不低於HRA:91
相當於ISO:P20P40
19、硬質合金牌號:YS30密度g/cm3:12.45抗彎強度不低於N/cm2:1800硬度不低於HRA:91
常見用途:屬超細顆粒合金，適於大走刀高效率銑削各種鋼材，尤其是合金鋼的銑削。相當於ISO:P25P30
20、硬質合金牌號:YG3X密度g/cm3:14.6-15.2抗彎強度不低於N/cm2:1320硬度不低於HRA:92
常見用途:適於鑄鐵、有色金屬及合金淬火鋼合金鋼小切削斷面高速精加工。相當於ISO:K01
磁飽和值
影響硬質合金合金相對磁飽和值的因素主要有以下六大因素：1、硬質合金中的WC總碳超標。
2、混合料（含壓塊）氧含量超標。
3、氫氣脫蠟、預燒中的碳量變化。
4、真空脫蠟、預燒中的碳量變化。
5、氫燒結過程的碳量變化。
6、硬質合金真空燒結過程的碳量變化。
市場概況
據中國鎢業協會硬質合金分會提供的數據顯示，2011年全國有硬質合金生產企業300餘家，擁有專業科研院所30餘家，全行業從業人員超過2.5萬人。截至2011年，擁有10萬t/a的鎢精礦產能、18萬t/a的鎢酸和鎢鹽的產能、6.2萬t/a的碳化鎢產能、3.8萬t/a的硬質合金產能，以及Co、Ni、Ta、Nb、Ti的配套供應能力。2011年中國硬質合金產量為2.35萬噸，硬質合金行業銷售收入209億元，硬質合金出口近5000噸，出口創匯超過3.6億美元，硬質合金深加工產品產量達到6600噸，占合金總產量的1/3。所生產的硬質合金產品品種基本齊全，規格型號超過4萬個，產量和品種基本能滿足中國各經濟領域的需求。
我國硬質合金產業存在的主要問題：一是企業規模較小，產業集中度不高。據不完全統計，199家硬質合金企業平均年產能176噸，平均年產量僅86噸，年產量在1000噸以上的企業只有4家。二是科技投入較少，缺乏高端技術人才，技術研發能力較弱。我國硬質合金工業在科技方面的投入不到銷售收入的3%，科技研發水平不高，原創性核心技術成果較少。三是產品質量水平較低，產品結構有待調整。我國硬質合金產量占世界總產量的40%以上 ，但硬質合金銷售收入不足全球的20%，主要是由於高性能超細合金、高精度高性能研磨塗層刀片、超硬工具材料、複雜大異製品、精密硬質合金數控刀具等高附加值產品產量較少、深加工配套不足以及品種不全所致。
隨著中國汽車產業急速擴張，汽車零部件加工的切削工具的需求不斷增大，中國鋼鐵、交通、建築等領域對硬質合金的需求也愈發旺盛。在國外硬質合金跨國公司的戰略圖景中，中國市場已經悄然由配角變為主角。
分析指出，到“十二五”末期，我國硬質合金產量達到3萬噸，銷售收入達到300億元，深加工產品產量占硬質合金總量的40%以上。出口相比“十一五”將翻一番，力爭超過10億美元。硬質合金將向精深加工、工具配套方向發展;向超細、超粗及塗層複合結構等方向發展;向循環經濟、節能環保方向發展;向精密化、小型化方向發展。
高端市場
中國刀具企業通過不斷地學習和戰略規劃，已經在市場上占據了半壁江山，但是，企業在發展過程中還是凸顯出幾個致命的問題，比如重視不夠、處理不當，這些都將會嚴重影響到企業的發展。現階段，硬質合金刀具在已開發國家已占刀具類型的主導地位，比重高達70%。而高速鋼刀具卻正以每年1%～2%的速度縮減，所占比例已降至30%以下。
同時，硬質合金切削刀具在我國也已經成為加工企業所需的主力刀具，被廣泛地套用在汽車及零部件生產、模具製造、航空航天等重工業領域，但我國刀具企業卻盲目地、大量地生產高速鋼刀以及一些低檔標準刀具，完全沒有考慮到市場飽和度和企業所需，最終把具有高附加值、高科技含量的中高端刀具市場“拱手相讓”給國外企業。
有資料顯示，我國刀具的年銷售額大約為145億元，其中硬質合金刀具所占的比重不足25%，但國內製造業所需的硬質合金刀具已經占據刀具的50%以上，這種盲目生產已經嚴重滿足不了國內製造業對硬質合金刀具日益增長的需求，從而形成了中高端市場的真空狀態，最終被國外企業所占據。
2007年，我國生產的1.65萬噸硬質合金中，有4500噸用於切削刀具生產上，數量上和日本相當。但製成刀具後的價值僅8億美元，遠不及日本的25億美元，這充分說明國內硬質合金高效刀具的整體生產水平與國外仍有相當大的差距。所以，在國內企業不能滿足市場需求的前提下，製造業的需求就不得不依靠大量進口來解決。有資料顯示，主要外商在中國中高端刀具市場上的銷售年增長率達30%，已超過國產刀具的年均增長水平。
型號
各國硬質合金牌號近似對照(部分常用牌號，本表格所收錄牌號截至到1993年，1993年後牌號並未收錄其中）
註：標*者為塗層硬質合金；標+者為TiC基或Ti(C,N)基硬質合金。
| 國家 | ISO國際標準代號 | ||||||||
| P10 | P20 | P30 | M10 | M20 | K10 | K15 | K20 | K30 | |
| 中國 | YT15 | YT14 | YT5 | YW1 | YW2 | YG6A YG6X | YG6 | YG6 YG8N | YG8 YG8N |
| YC10 CN15* YB01* YB02* YB03* YB425* YB120* | YC20.1 CN25* YB01* YB02* YB03* YB435* YB425* YB120* | YC30 YS25 YS30 CN35* SC30 YB01* YB02* YB03* YB435* YB425* | YW3 YW4 YB03* | YW3 YM20 YB03* | YM051 YD15 YD10.1 YD10.2 CA15* CN16* YB03* YB435* YB3015* YL10.1 YC25 | YDS15 SD15 CA15* CN16* YB03* YB435* YB3015* YL10.1 YC25 | YD20 CA25* CN26* YB03* YB435* YB3015* YL10.1 YL10.2 YC25 | YS2 (YG10HT) YL10.2 | |
| YT715 YT712 YT707 YT758 ZC01* ZC02* ZC03* ZC04* ZC05* ZC06* YN510* YN510N* ZP01+ | YT715 YT712 YT798 YT758 ZC01* ZC02* ZC03* ZC04* ZC05* ZC06* ZC07* ZC08* YN520N+ | YT535 ZC03* ZC04* ZC07* ZC08* ZP30 | YT712 YT707 YT767 YG643 ZC02* ZC04* ZC05* ZC07* ZM10 | YT758 YT726 YT767 YG813 YG532 ZC02* ZC04* ZC05* ZC07* | YT726 YG813 YG532 YG643 ZC01* ZC02* ZC03* ZC04* ZC06* YN510N+ | YG813 YG532 ZC01* ZC02* ZC03* ZC04* ZC06* ZC08* ZK20 | YG813 YG532 ZC01* ZC02* ZC03* ZC04* ZC06* ZC08* | YG640 YG546 ZC08* ZK30 | |
| YD10 | YD15 | YTT YTN | |||||||
| TTX | TTM | TTM TTR | AT15 | AT15 | THM | THM | THM | THR | |
| 美國 | 495 | 499 | 434 | 548 | 548 | AA | A | B | |
| 350 | 370 | 370 | 320 | 370 860 | 905 | 883 | 883 | 44A | |
| KC740* | KC710* | KC850* | KC910* | K313 | K68 | K68 | KC250* | K1 | |
| VC165 VC7 VC5 VN5* V90* | VC165 VC125 VC5 VN5* V90* V99* | VC55 VC5 V99* | VC2 VC27 VN5* | VC2 VC27 VC55 VN5* V99* | VC2 VC28 VN2* V91* | VC2 VC28 VN2* V91* | VC2 VC28 VC1 V91* | VC1 VC101 | |
| 瑞典 | GC415* GC425* CT515+ S1P S10T GC015* GC225* GC1025* | GC415* GC425* GC435* GC015* GC225* GC1025* S30T | GC415* GC425* GC435* GC015* GC225* GC1025* S30T GC135* GC235* | GC415* | GC415* GC425* | H1P GC3015* H10 GC415* GC315* GC435* H13A | H1P GC3015* GC415* GC315* GC435* H13A | H20 GC3015* H10F GC415* GC315* GC435* H13A | H10F |
| S1F | S2 | S4 | SU41 | H13 | HX | HX | HX | ||
| 日本 | ST10E ST10P | ST20E | ST30E | U10E | U2 | H1 CG11 G10E | CG10 | G2 | G3 |
| STi10 STi10T | STi20 | STi30 UTi20T | UTi10 | UTi20 | HTi10 | HTi10T | HTi20 HTi20T | HTi30 | |
| TX10 TX10S TX10D N302+ X407+ T822* T802* T823* T803* T813* | TX20 UX25 N308+ X407+ T822* T802* T823* T803* T813* T553* T370* | TX30 UX30 N350+ T813* T553* T370* | TU10 T822* T802* T823* T803* T260* | TU20 UX25 T823* T803* T813* T260* | TH10 G1F T821* T801* T811* T802* T823* T803* T813* T530* T221* T370* | T811* T802* T823* T803* T813* T530* T221* T370* | G2 G2F T802* T823* T803* T813* T530* T221* T370* | G3 T813* | |
| 德國 | TTX TK15* TN25* | TTS TK15* TN25* TN35* | TTS TTR TTM TK15* TN25* TN35* | AT15 AT10 HK15* | AT15 TK15* HK15* TN25* TN35* | HK15* | THM HK15* | THM HK15* | THR HK15* |
| WP1 | WP1 | WP3 | WK1 | WK1 WHN33* WTN33* | WK1 WTN43* | WK1 WHN53* WTN43* | |||
| CP1* CP3* CM2* CM3* P10 CF2* | CP1* CP3* CM2* CM3* P20 CF2* | CP3* CM2* CM3* CF2* | CM2 CM3 KM1 CF3 | CM3 | CP1 CP3 CM2 KM1 CF3 | CP1 CP3 CM2 CM3 KM1 CF3 | |||
發展趨勢
由於中國實行積極穩健的巨觀經濟政策，國民經濟快速增長，硬質合金需求也高速增長。在硬質合金需求增長的同時，產量也在不斷增加，從2006年的1.45萬噸增長到2011年的2.4萬噸，年複合增長率達到10.60%。
例子
硬質合金銑刀瑞典山特維克可樂滿公司(SandvikCoromant)新推出的鋼材車削牌號GC4225、GC4235，採用了超細晶粒的梯度硬質合金基體，配以氮碳化鈦中溫化學塗層(MT-CVD)和細晶柱狀a-Al2O3化學塗層，表面則採用消除表面應力的後處理工藝，即通過噴丸處理去掉前刀面CVD塗層的拉應力表層(TiN)，使露出表面的Al2O3的拉應力下降40%，內層塗層的應力下降20%，顯著改善了刀片的抗微崩刃性能和抗剝落能力，在提高刀刃完整性和可靠性的同時還提高了塗層表面的光潔度，降低了刀片與切屑之間的粘結性。GC4225可覆蓋從粗加工到精加工80%的套用領域，與一般的P25刀片比較刀具壽命可提高60%，生產效率提高33%，為鋼件加工的首選牌號。株洲鑽石切削刀具股份有限公司繼兩年前推出用於鑄鐵加工的YBD系列黑金剛牌號後，新推出的用於鋼材加工的第二代黑金剛系列牌號——YBC152和YBC252也採用了表面富鈷的梯度硬質合金基體材料，配以厚層的纖維狀TiCN和細晶粒Al2O3的CVD塗層，具有極強的抗塑性變形能力和刃口強度，特別適合鋼材的高速加工。新一代黑金剛牌號刀片在相同切削條件下，可提高切削速度25%以上；在同樣切削速度下，刀具壽命可提高30%以上。在本次展會上推出表面富鈷梯度硬質合金基體材料新牌號的還有：美國Kennametal公司的通用材質牌號KU30T、Valenite公司的加工不鏽鋼牌號VP5535、以色列ISCAR公司的適用於高速加工的改進型Al2O3MT-CVD複合塗層“a-TEC”系列(如：IC9150、IC9250、IC9350)牌號等。
在硬質合金中添加少量的元素可強化材料的硬質相和粘結相、淨化晶界並顯著提高材料的抗彎強度和衝擊韌性。日本住友電工硬質合金株式會社推出的ACE系列塗層牌號(AC700G、AC2000、AC3000)，採用了加鋯(Zr)的硬質合金基體材料，使新牌號基體材料的紅硬性大幅度提高。日立工具技術株式會社新推出的HG系列塗層新牌號(HG8010、HG8025)則採用了所謂“三重鋯效果”的CVD塗層新技術，其“第一重鋯效果”就是在硬質合金基體材質中添加了鋯(Zr)元素，以提高基體的抗高溫變形能力；“第二重鋯效果”則是用細晶柱狀的鋯(Zr)塗層取代通常的MT-TiCN塗層，從而提高了塗層的抗氧化性；“第三重鋯效果”則是在塗層表面塗覆一層白色的鋯(Zr)塗層，以提高刀具表面的潤滑性、耐熱性和抗剝落性。這種新型塗層牌號刀片具有良好的耐熱性，特別適用於高效加工，與傳統刀片相比，可提高加工效率150%，降低加工成本20～30%。
超細晶粒硬質合金得到了越來越廣泛的採用。除上述幾家公司的新牌號採用了超細晶粒硬質合金基體外，Kennametal公司推出的新牌號KC5525、KC5510也採用了晶粒細化的高鈷硬質合金基體，擁有鈷含量達10%的超級細化晶粒的硬質合金基體，配以高鋁含量的TiAlNPVD塗層，使刀具在斷續切削時具有很高的刃口韌性的同時，又具有極強的抗熱變形能力。ISCAR公司推出的用於整體硬質合金立銑刀的“AL-TEC”塗層系列(如：IC900、IC903、IC908、IC910等)牌號，同樣採用了超細晶粒硬質合金基體，配以高鋁含量TiAlN(PVD)塗層，使其在銑削加工硬度高達60～62HRC的淬硬鋼時，與原有的IC903牌號相比，刀具壽命提高150%。Valenite公司的用於鑄鐵高速車削加工的VP1595牌號，也是在超細晶粒硬質合金基體上，採用MT-CVD塗覆18μm厚的TiCN/Al2O3/TiC塗層，後刀面則塗覆了一層灰色的TiC，以便於觀察刀具刃口的磨損情況和刀片轉位，該牌號在粗加工球墨鑄鐵時，加工效率比其它K05～K10牌號提高50%。
演化
從上述新牌號可以看出，伴隨著基體材料性能的改進和提高，刀具塗層技術取得了更為迅猛的發展，中溫化學塗層、柱狀a-Al2O3化學塗層、高性能物理塗層、新型原子塗層、納米結構塗層、黃色三氧化二鋁化學塗層、白色鋯塗層、高鋁含量TiAlN塗層、TiSiN塗層、CrSiN塗層、AlCrSiN塗層、TiBON塗層等大量新型塗層呈現多樣化和系列化的趨勢，使硬質合金材料新牌號層出不窮，大大提高了硬質合金刀具的切削加工性能。瑞典山高(SECO)公司繼兩年前推出TP1000、TP2000、TP3000三個高性能ISO-P類硬質合金塗層牌號後，新推出了號稱“新行業標準”的TP2500通用型ISO-P類硬質合金塗層新牌號，它是在山高公司新一代Triple-Zero基體材質上，採用了被稱為DurAtomic的塗層技術而形成的全新的硬質合金塗層牌號。DurAtomic塗層的a-Al2O3由原子長成，與通常的CVD塗層所生成的a-Al2O3相比，DurAtomic塗層具有更高的耐磨性和韌性。TP2500被設計成普通鋼件車削(ISOP15～P30)的首選牌號，也可作為ISOM20和ISOK30的補充牌號。據山高公司技術人員介紹，新的TP2500刀片可提高加工效率50%以上，提高刀具壽命300%以上。
德國藍幟金屬加工技術集團倍銳特公司(LMT-BOEHLERIT)利用中溫化學塗層技術開發出了“黃色氧化鋁複合塗層”技術，結合該公司新開發的Durotec齒狀過渡層技術，使黃色氧化鋁塗層和過渡層間在具有極好的粘合性的同時，又具有良好的散熱性，並推出了SteeltecLC215K和LC225K系列刀片牌號。SteeltecLC215K在切削鋼材時可以達到300m/min以上的切削速度，刀片壽命比現有其它刀片提高了30%。而SteeltecLC225K則在LC215K的基礎上進一步提高了刀片的韌性，使刀片使用壽命在原有的基礎上又延長了30%。
納米結構塗層(Nanocoating)技術迅速發展的塗層新技術，其塗層材料的晶粒度一般都在100nm以下，具有良好的切削性能。這次展會上，國內、外多家公司都有納米結構塗層新牌號推出。日本住友電工硬質合金株式會社推出的超級ZX塗層牌號(ACP200、ACP300、ACK300和AC530U)，採用了相互交疊的總層數達1000層的超薄TiAlN與AlCrN納米級塗層，每層塗層的厚度約為10納米，大幅度提高了塗層表面的硬度和抗氧化性。與傳統的TiAlN塗層相比，超級ZX塗層的硬度提高了40%，開始氧化溫度也提升了200℃，從而提高刀具的加工效率1.5倍；在相同切削條件下，提高刀具壽命2倍。推出納米結構塗層新牌號的還有日本日立株式會社，該公司新推出的納米塗層ATH、ACS系列牌號與通常的TiAlN(PVD)塗層牌號相比，具有更高的硬度和耐氧化性，其耐氧化溫度達到1100℃，顯微硬度達到3600HV，可適用於從預硬鋼到淬火鋼的高速乾式切削加工。株洲鑽石切削刀具股份有限公司新推出的納米結構nc-TiAlN塗層新牌號(YBG102、YBG202、YBG302和YBG203)是在超細晶粒硬質合金基體表面塗覆2～4μm的納米TiAlN，該系列牌號覆蓋了鋼、不鏽鋼、鑄鐵、耐熱合金、高溫合金、鈦合金等大多數材料的車削和銑削加工，具有廣泛的適應性。
擴展
在塗層中，通過晶粒細化技術來提高塗層表面光潔度，使塗層表面光滑，以提高塗層刀具抗摩擦、抗粘結的能力也是塗層技術發展的一個方向。日本三菱綜合材料株式會社推出的高效加工鋼材的專利技術UC6110超級塗層硬質合金牌號，前刀面為由抑制結晶生長的細至納米級的TiCN與抑制結晶生長的納米級三氧化二鋁構成的納米結構CVD塗層，具有極高的韌性和超強的耐磨損性，外表面為一層黃色的特殊Ti金屬化合物，使塗層表面平滑化。後刀面為黑色的超平滑塗層，以確保刀具磨損的穩定性。住友電工硬質合金株式會社新推出的超級FF塗層牌號(AC410K、AC610M、AC630M、ACP100、ACK200)，是在專用的硬質合金基體上，塗覆超細晶粒的TiCN，提高了塗層與基體的結合力，再在其上塗覆超細超平滑化的FF鋁基膜，使表面硬度提高了30%，表面粗糙度降低了50%，與通常的材質相比，可提高加工效率1.5倍，提高刀具壽命2倍以上。從這次展會所推出的硬質合金刀具材料新牌號可以看出，當前硬質合金刀具材料牌號正向著兩個相反的方向發展，一方面，通用型牌號的適用面越來越廣，通用性越來越強。另一方面，專用型牌號越來越具有針對性，更加適應被加工材料和切削條件，從而達到提高切削效率的目的。
如：美國Kennametal公司推出的新的KU系列(KU10T、KU25T、KU30T)牌號就具有非常廣泛的通用性。其中，KU10T和KU25T採用了具有高韌性的和高耐磨性的硬質合金基體，並配以高含鋁量的TiN+TiAlN複合PVD塗層；而KU30T則採用了韌性極好的富鈷層梯度硬質合金基體，配以TiN+TiCN+TiN複合CVD塗層。新的KU系列牌號可廣泛適用於鋼、不鏽鋼、鑄鐵、非鈦合金、高溫合金和硬材料的車削、鏜孔、切槽、切斷和螺紋加工。該公司新推出的KC5510和KC5525則是專為高效率加工高溫合金而設計的牌號，晶粒細化的高鈷硬質合金基體，配以高性能的TiAlNPVD塗層，使刀片具有極強的抗熱變形能力，可以比其它PVD塗層刀具提高兩倍以上的切削速度。日本Tungaloy超硬工具株式會社推出的T6000系列牌號(T6020、T6030)，則是專為不鏽鋼車削加工開發的CVD牌號。ISCAR公司推出的專用於高速銑削加工灰鑄鐵和球墨鑄鐵的DO-TEC塗層牌號(DT7150)，採用了Al2O3-MTCVD內塗層加TiAlNPVD外塗層的複合塗層技術，具有極高的耐磨性及抗剝落性。
從本次展會可以看到，金剛石CVD塗層刀具的性能又有了進一步的提高，產品覆蓋了可轉位刀具和整體硬質合金刀具。廈門金鷺特種材料有限公司展出了新開發的“青霜”系列超細結晶金剛石塗層立銑刀。與通常的金剛石塗層相比，“青霜”系列金剛石塗層為超細結晶，平均粒度<1μm，塗層表面更加光滑，刀具壽命可提高20倍以上。日本OSG公司也展出了適用於石墨電極和銅電極加工的超微粒結晶金剛石塗層銑刀，結晶粒度為1μm，塗層厚度6～20μm，使刀具的刃口更加鋒利，減少切削中的粘結，降低了工件表面的粗糙度。美國SGS刀具公司則推出了非晶體的金剛石(AmorphousDiamond)塗層立銑刀，用以加工最具磨損特性的材料。刀具表面是沿著刀具曲面精確形成的晶瑩光滑的厚度約為1μm的非晶體金剛石薄膜，其最顯著的特點是使刀具在具有金剛石極高的抗磨損能力(表面硬度達60～90GPa)的同時，又具有光滑的刀具表面，降低了刀具表面與工件的摩擦，從而大大降低了切削溫度。此外，非晶體金剛石塗層的另一大特點是對刀具基體材質沒有特殊要求，可在任何材質的刀具基體表面塗覆，其塗覆溫度僅為150℃。據介紹SGS非晶體金剛石刀具可比AlTiN塗層刀具的壽命長6倍。
國家標準
與硬質合金相關的GB/T14445-1993煤炭採掘工具用硬質合金製品
GB/T2077-1987硬質合金可轉位刀片圓角半徑
GB/T2079-1987無孔的硬質合金可轉位刀片
GB/T2081-1987硬質合金可轉位銑刀片
GB/T1481-1998金屬粉末(不包括硬質合金粉末)在單軸壓制中壓縮性的測定
GB/T5166-1998燒結金屬材料和硬質合金彈性模量測定
GB/T9096-2002燒結金屬材料(不包括硬質合金)衝擊試驗方法
GB/T9097.1-2002燒結金屬材料(不包括硬質合金)表觀硬度的測定第一部分:截面硬度基本均勻的材料
GB/T5319-2002燒結金屬材料(不包括硬質合金)橫向斷裂強度的測定
GB/T6480-2002鑿岩用硬質合金釺頭
GB/T17985.1-2000硬質合金車刀第1部分:代號及標誌
GB/T17985.2-2000硬質合金車刀第2部分:外表面車刀
GB/T17985.3-2000硬質合金車刀第3部分:內表面車刀
GB/T18376.2-2001硬質合金牌號第2部分:地質、礦山工具用硬質合金牌號
GB/T18376.3-2001硬質合金牌號第3部分:耐磨零件用硬質合金牌號
GB/T3488-1983硬質合金顯微組織的金相測定
GB/T3489-1983硬質合金孔隙度和非化合碳的金相測定
GB/T9217.2-2005硬質合金鏇轉銼第2部分:圓柱形鏇轉銼（A型）
GB/T9217.3-2005硬質合金鏇轉銼第3部分:圓柱形球頭鏇轉銼（C型）
GB/T9217.4-2005硬質合金鏇轉銼第4部分:圓球形鏇轉銼（D型）
GB/T9217.5-2005硬質合金鏇轉銼第5部分:橢圓形鏇轉銼（E型）
GB/T9217.6-2005硬質合金鏇轉銼第6部分:弧形圓頭鏇轉銼（F型）
GB/T9217.7-2005硬質合金鏇轉銼第7部分:弧形尖頭鏇轉銼（G型）
GB/T9217.8-2005硬質合金鏇轉銼第8部分:火炬形鏇轉銼（H型）
GB/T9217.9-2005硬質合金鏇轉銼第9部分:60°和90°圓錐形鏇轉銼（J型和K型）
GB/T9217.10-2005硬質合金鏇轉銼第10部分:錐形圓頭鏇轉銼（L型）
GB/T9217.11-2005硬質合金鏇轉銼第11部分:錐形尖頭鏇轉銼（M型）
GB/T9217.12-2005硬質合金鏇轉銼第12部分:倒錐形鏇轉銼（N型）
GB/T9217.1-2005硬質合金鏇轉銼第1部分:通用技術條件
GB/T3848-1983硬質合金矯頑(磁)力測定方法
GB/T3849-1983硬質合金洛氏硬度(A標尺)試驗方法
GB/T3850-1983緻密燒結金屬材料與硬質合金密度測定方法
GB/T3851-1983硬質合金橫向斷裂強度測定方法
GB/T20255.5-2006硬質合金化學分析方法鉻量的測定火焰原子吸收光譜法
GB/T20255.2-2006硬質合金化學分析方法鈷、鐵、錳和鎳量的測定火焰原子吸收光譜法
GB/T20255.3-2006硬質合金化學分析方法鉬、鈦和釩量的測定火焰原子吸收光譜法
GB/T20255.4-2006硬質合金化學分析方法鈷、鐵、錳、鉬、鎳、鈦和釩量的測定火焰原子吸收光譜法
GB/T20255.1-2006硬質合金化學分析方法鈣、鉀、鎂和鈉量的測定火焰原子吸收光譜法
GB/T5163-2006燒結金屬材料（不包括硬質合金）可滲性燒結金屬材料密度、含油率和開孔率的測定
GB/T5242-2006硬質合金製品檢驗規則與試驗方法
GB/T5243-2006硬質合金製品的標誌、包裝、運輸和貯存
GB/T9062-2006硬質合金錯齒三面刃銑刀
GB/T10947-2006硬質合金錐柄麻花鑽
GB/T10948-2006硬質合金T形槽銑刀
GB/T5124.3-1985硬質合金化學分析方法電位滴定法測定鈷量
GB/T5124.4-1985硬質合金化學分析方法過氧化物光度法測定鈦量
GB/T5159-1985金屬粉末(不包括硬質合金用粉)與成型和燒結有聯繫的尺寸變化的測定方法
GB/T5167-1985燒結金屬材料和硬質合金電阻率的測定
GB/T2078-2007帶圓角圓孔固定的硬質合金可轉位刀片尺寸
GB/T2080-2007帶圓角沉孔固定的硬質合金可轉位刀片尺寸
GB/T21182-2007硬質合金廢料
GB/T5318-1985燒結金屬材料(不包括硬質合金)無切口衝擊試樣
GB/T5124.1-2008硬質合金化學分析方法總碳量的測定重量法
GB/T5124.2-2008硬質合金化學分析方法不溶（游離）碳量的測定重量法
GB/T16770.2-2008整體硬質合金直柄立銑刀第2部分：技術條件
GB/T2527-2008礦山、油田鑽頭用硬質合金齒
GB/T16456.2-2008硬質合金螺鏇齒立銑刀第2部分：7:24錐柄立銑刀型式和尺寸
GB/T16456.4-2008硬質合金螺鏇齒立銑刀第4部分：技術條件
GB/T16456.9-2010硬質合金電子切削刀具：切腳機刀片和V-CUT刀尺寸型號
GB/T16456.3-2008硬質合金螺鏇齒立銑刀第3部分：莫氏錐柄立銑刀型式和尺寸
GB/T16456.1-2008硬質合金螺鏇齒立銑刀第1部分：直柄立銑刀型式和尺寸
GB/T16770.1-2008整體硬質合金直柄立銑刀第1部分：型式與尺寸
GB/T3612-2008量規、量具用硬質合金毛坯
GB/T6110-2008硬質合金拉制模型式和尺寸
GB/T20255.6-2008硬質合金化學分析方法火焰原子吸收光譜法一般要求
GB/T11102-2008地質勘探工具用硬質合金製品
GB/T18376.1-2008硬質合金牌號第1部分：切削工具用硬質合金牌號
GB/T3879-2008鋼結硬質合金材料毛坯
GB/T10417-2008碳化鎢鋼結硬質合金技術條件及其力學性能的測試方法
GB/T14330-2008硬質合金機夾三面刃銑刀
GB/T14301-2008整體硬質合金鋸片銑刀
GB/T4251-2008硬質合金機用鉸刀
GB/T6883-1995線、棒和管拉模用硬質合金模坯
GB/T6885-1986硬質合金混合粉取樣和試驗方法
GB/T11101-2009硬質合金圓棒毛坯
GB/T23369-2009硬質合金磁飽和（MS）測定的標準試驗方法
GB/T23370-2009硬質合金壓縮試驗方法
GB/T14388-2010木工硬質合金圓鋸片
GB/T6335.1-2010鏇轉和鏇轉衝擊式硬質合金建工鑽第1部分：尺寸
GB/T25667.1-2010整體硬質合金直柄麻花鑽第1部分：直柄麻花鑽型式與尺寸
GB/T25667.2-2010整體硬質合金直柄麻花鑽第2部分：2°斜削平直柄麻花鑽型式與尺寸
GB/T25667.3-2010整體硬質合金直柄麻花鑽第3部分：技術條件
GB/T6335.2-2010鏇轉和鏇轉衝擊式硬質合金建工鑽第2部分：技術條件
GB/T25670-2010硬質合金斜齒立銑刀
GB/T25666-2010硬質合金直柄麻花鑽
GB/T7963-1987燒結金屬材料(不包括硬質合金)拉伸試樣
GB/T7964-1987燒結金屬材料(不包括硬質合金)[1]室溫拉伸試驗
GB/T7997-1987硬質合金維氏硬度試驗方法
GB/T26052-2010硬質合金管狀焊條
GB/T26053-2010硬質合金噴焊粉
GB/T26054-2010硬質合金再生混合料
GB/T25992-2010整體硬質合金和陶瓷直柄球頭立銑刀尺寸
GB/T26050-2010硬質合金X射線螢光測定金屬元素含量熔融法
GB/T26051-2010硬質合金鈷粉中硫和碳量的測定紅外檢測法
GB/T26280-2010鑿岩用硬質合金整體釺
GB/T3849.2-2010硬質合金洛氏硬度試驗（A標尺）第2部分：標準試塊的製備和校準
GB/T28248-2012印製板用硬質合金鑽頭
GB/T11108-1989硬質合金熱擴散率的測定方法
GB/T1817-1995硬質合金常溫衝擊韌性試驗方法
英國RICH HOPE
英國RICHHOPE股份公司有多年生產鎢鋼經驗，從粉末的研發，提煉到合金的生產和銷售，各個過程都有嚴格的把關，這樣確保了我們完整的服務狀態，為客戶的選擇鎢鋼牌號，提供最佳的鎢鋼產品牌號。提高客戶的生產效果，降低客戶成本是我們凱鑼鎢鋼的始終追求。
模具加工常用牌號：MC841; MM879; MF868; MC866; HS895。
刀具加工牌號：HS10; HSF928; HSF939; HS928。
HS10：亞微米，廣泛用於切削金屬，適用於普鋼、鑄鐵、不鏽鋼、耐熱鋼、鎳基及鈦合金等材料的加工
HS07 ：適用於可轉位工具的晶粒度為亞微米級的標準牌號。該牌號具有很高的硬度、很高的韌性和很好的切面穩定性。適用於鈦合金，耐熱合金，鋁合金，鑄鐵，等非鋼金屬材料的加工
HSF939：超細，用於高速加工硬和超硬材料（硬度>60HRC），尤其適用於薄的鏇轉工具。
HSF928;：是高速銑削的晶粒度為超細的牌號，適合於低合金鋼、高合金鋼、鈦合金、奧氏體不鏽鋼、耐熱合金、淬硬鋼,灰口鑄鐵,玻璃纖維增強塑膠等材料的加工.
HS895：適合於需要高韌性和切面穩定性的工作條件下可轉位工具的晶粒度為亞微米級的牌號。也適合於厚度很薄（0.3~0.6mm）的情況下切削和衝壓工藝，適合於做沖針。
MC841; 套用於衝擊較強的衝壓模具；中厚板衝壓；軋輥；粉末成型模；冷鐓、冷鍛模，韌性很高，可用於製造高線軋輥、冷鐓模、壓花模、彎板模等。用於熱成型模具（紅打模具），適合冷鍛造，冷衝壓，冷鐓模具。
MC866; MF868適合一般耐衝擊鍛造模具，級進模具，高速沖模具，用於高速沖床上用，沖矽鋼片，不鏽鋼如電動衝壓，轉子沖裁，文具行業不鏽鋼片沖剪等。
MM879;適合擠壓模具，適用於馬達晶片、連線器端子、不鏽鋼片、EI矽鋼片、繼電器開
磨損原因
1、刀具材料
刀具材料是決定刀具切削性能的根本因素，對於加工效率、加工質量、加工成本以及刀具耐用度影響很大。
刀具材料越硬，其耐磨性越好，硬度越高，衝擊韌性越低，材料越脆。硬度和韌性是一對矛盾，也是刀具材料所應克服的一個關鍵。對於石墨刀具，普通的tialn塗層可在選材上適當選擇韌性相對較好一點的，也就是鈷含量稍高一點的;對於金剛石塗層石墨刀具，可在選材上適當選擇硬度相對較好一點的，也就是鈷含量稍低一點的。
2、刀具的幾何角度
石墨刀具選擇合適的幾何角度，有助於減小刀具的振動，反過來，石墨工件也不容易崩缺。
3、刀具的塗層
金剛石塗層刀具的硬度高、耐磨性好、摩擦係數低等優點，現階段金剛石塗層是石墨加工刀具的最佳選擇，也最能體現石墨刀具優越的使用性能;金剛石塗層的硬質合金刀具的優點是綜合了天然金剛石的硬度和硬質合金的強度及斷裂韌性;但是在國內金剛石塗層技術還處於起步階段，還有成本的投入都是很大的，所以金剛石塗層在近期不會有太大發展，不過我們可以在普通刀具的基礎上，最佳化刀具的角度，選材等方面和改善普通塗層的結構，在某種程度上是可以在石墨加工當中套用的。
金剛石塗層刀具和普通塗層刀具的幾何角度有本質的區別，所以在設計金剛石塗層刀具時，由於石墨加工的特殊性，其幾何角度可適當放大，容削槽也變大，也不會降低其刀具鋒口的耐磨性;對於普通的tialn塗層，雖然比無塗層的刀具其耐磨有顯著的提高，但比起金剛石塗層來說，在加工石墨時它的幾何角度應適當放小，以增加其耐磨性。
對金剛石塗層來說，目前世界上眾多的塗層公司均投入大量的人力和物力來研究開發相關塗層技術，但是至今為止，國外成熟而又經濟的塗層公司僅僅限於歐洲;para作為一款優秀的石墨加工刀具，同樣採用目前世界最先進的塗層技術對刀具進行表面處理，以確保加工壽命的同時，保證刀具的經濟實用。
4、刀具刃口的強化
刀具刃口鈍化技術是一個還不被人們普遍重視，而又是十分重要的問題。金剛石砂輪刃磨後的硬質合金刀具刃口，存在程度不同的微觀缺口(即微小崩刃與鋸口)。石墨高速切削加工刀具性能和穩定性提出了更高的要求，特別是金剛石塗層刀具在塗層前必須經過刀口的鈍化處理，才能保證塗層的牢固性和使用壽命。刀具鈍化目的就是解決上述刃磨後的刀具刃口微觀缺口的缺陷，使其鋒值減少或消除，達到圓滑平整，既鋒利堅固又耐用的目的。
裝修材料
鐵合金 | 鋼材 | 型鋼 | 方鋼 | 扁鋼 | 槽鋼 | 角鋼 | 工字鋼六角鋼 | 鋼筋 | 園鋼 | 螺紋鋼 | 線材 | 管材 | 無縫管 | 焊管 | 鋼板|薄鋼板 | 中厚鋼板 | 鋼絲繩 | 絞線 | 鋼絞線 | 鍍鋅鋼絞線 | 有色金屬|水泥|普通矽酸鹽水泥 | 礦渣|矽酸鹽|水泥 | 快硬高強水泥 | 快硬矽酸鹽水泥 | 耐浸蝕水泥 | 抗流酸鹽水泥 | 水玻璃型耐酸水泥 | 膨脹水泥 | 矽酸鹽膨脹水泥 | 石膏礬土膨脹水泥 | 木材|原木 | 方木 | 板材 | 竹材 | 毛竹 | 人造板 | 木工板 | 硬質纖維板 | 膠合板 | 砌塊|磚 | 普通粘土磚 | 粘土空心磚 | 粘土瓦 | 石棉瓦 | 玻璃鋼瓦 | 琉璃瓦 | 五金 | 浴缸 | 坐便器 | 蹲便器 | 小便器 | 臉盆 | 水池 | 水箱 | 玻璃陶瓷 | 浴缸 | 坐便器 | 小便器 | 牆 | 地磚 | 全瓷牆 | 地磚 | 半瓷牆 | 地磚 | 陶瓷錦磚 | 釉面磚 | 園林磚 | 普通玻璃 | 平板玻璃 | 壓花玻璃 | 浮法玻璃 | 磨砂玻璃 | 防暴玻璃 | 加絲玻璃 | 中空玻璃 | 加層玻璃 | 電熱玻璃 | 玻璃磚玻璃磚 | 玻璃馬賽克 | 清漆 | 瓷漆 | 聚脂漆 | 油脂漆 | 地板漆 | 防鏽漆 | 生漆 | 瀝青漆 | 無極防火漆 | 酚醛防火漆 | 106塗料 | 多彩內牆塗料 | 生態木 | 鋁型材 | 木塑地板 | 膜結構建築 | 耐火材料 | 正面吊 | 塑膠格柵 | 生態木吊頂 | 硬質合金 | 裝修公司 | 生態木天花|勾縫劑|土工膜|土工布|乳膠漆|牆衣|水性漆
