發泡聚氨酯板

發泡聚氨酯板是由雙面柔性面材和聚氨酯硬泡經專用生產線一次性連續生產而成,呈夾心結構。雙面無紡布經過特殊處理,保證層間粘結良好;中間PU硬泡保溫層採用先進的混料和布料工藝,泡孔細膩,密度均勻,強度及隔熱性能得到可靠保證。

發泡聚氨酯板特點

1、發泡聚氨酯板硬度範圍寬。在高硬度下仍具有橡膠的伸長率和回彈性。聚氨酯板的硬度範圍為邵氏A10-D80。

2、發泡聚氨酯板強度高。在橡膠硬度下它們的扯斷強度、撕裂強度和承載能力比通用橡膠高得多。在高硬度下其衝擊強度和彎曲強度又比塑膠高得多。

3、發泡聚氨酯板耐磨。其耐磨性能非常傑出,一般在0.01-0.10(cm3)/1.61km範圍內,約為橡膠的3-5倍。

4、發泡聚氨酯板耐油。聚氨酯板是一種強極性高分子化合物,和非極性礦物油的親和性小。

5、發泡聚氨酯板耐氧和臭氧性能好。

6、發泡聚氨酯板吸振性能優良,可做減振、緩衝作用。在模具製造業中,替代橡膠及彈簧。

7、發泡聚氨酯板具有良好的低溫性能。

8、發泡聚氨酯板耐輻射性能。聚氨酯耐高能射線的性能很好,在10-10戈輻射劑量下仍具有滿意的使用性能。

9、發泡聚氨酯板具有良好的機械加工性能。(車、銑、磨、鑽均可)。

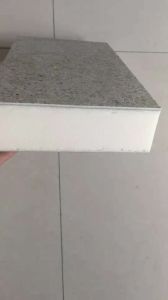

0

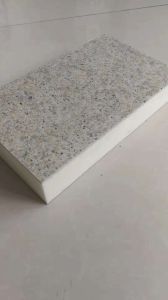

0

發泡聚氨酯板作用

1.發泡聚氨酯板導熱係數極低。聚氨酯硬泡導熱係數為≤0.024W/m•K,是一種非常好的建築節能材料,具有優異的保溫隔熱性能。在同樣保溫效果下,25mm厚的華納聚氨酯硬質泡沫保溫層,其保溫效果相當於40mm厚的EPS,45mm厚的礦棉,140mm厚的軟木,380mm厚的混凝土或860mm厚的普通磚,保溫層厚度比EPS減少40%左右。

2.保溫、防水、隔音。華納生產的聚氨酯硬泡保溫層吸水量極低,經實驗表明,每增加1%v/v濕氣含量,其導熱係數僅僅上升約3%。同時,由於華納聚氨酯硬泡保溫層具優秀的閉孔結構,使之擁有優良的隔音功能,可以提供舒適、安靜的室內環境。

3.發泡聚氨酯板自粘結力強。與同類保溫材料相比華納生產的聚氨酯硬質泡沫可以與水泥、鋼構、黏土、瀝青、木材、玻璃、塑膠等各種材料進行直接粘接,不用任何粘接劑,粘接強度大於其自身的抗裂強度,完全達到我國外牆保溫工程的技術要求。

4.發泡聚氨酯板物化性能穩定。聚氨酯硬質泡沫材料適應溫度範圍較大,可以在-50℃—150℃的環境下長期使用,短期使用溫度可以達到250℃,而泡沫不會產生任何損壞。華納生產的聚氨酯硬泡保溫層物理、化學性能十分穩定,一旦反應成型,不溶於大多數溶劑,不受廢氣和工業氣體的影響,不腐爛、抗塑、防腐、無味、無毒。

5.防火性能優異。聚氨酯硬質泡沫材料可達到對建築保溫材料較高的防火性能要求,即B1或B2級的建材阻燃標準,而且聚氨酯硬質泡沫塑膠在燃燒中呈現惰性,遇火表面碳化,不會產生熔融的燃燒性物質,從而抑制火勢蔓延,其燃點也高於木材。經中國建築科學研究院防火所對華納聚氨酯硬泡外牆保溫體系做的防火實驗表明:華納聚氨酯硬泡外牆保溫體系在遇火燃燒時不傳遞火勢,阻燃性能可以完全達到建築外牆防火標準要求。

6、由於發泡聚氨酯板具有優良的隔熱性能,在達到同樣保溫要求下,可使減少建築物外圍護結構厚度,從而增加室內使用面積。

7、發泡聚氨酯板抗變形能力強,不易開裂,飾面穩定、安全。

8、聚氨酯材料孔隙率結構穩定,基本上是閉孔結構,不僅保溫性能優良,而且抗凍融、吸聲性也好。硬泡聚氨酯保溫構造的平均壽命,在正常使用與維修的條件下,能達到30年以上。

9、綜合性價比高。雖然硬質聚氨酯泡沫材的單價比其它傳統保溫材料的單價高,但增加的費用將會由供暖和製冷費用的大幅度減少而抵消。

0
0

發泡聚氨酯板組成及測試

1.主要原料

聚醚多元醇,聚醚多元醇工業品;異氰酸酯(工業品),固化劑,阻燃助劑,抗靜電助劑,顏料,增強材料。

2.設備:原料反應釜,澆注設備,真空設備、硫化設備,加熱設備,模具等。

3.測試方法:通過橡膠硬度計、表面絕緣電阻測試儀、酒精噴燈燃燒實驗箱、滾動式磨耗機、電腦拉力試驗機等來測試。

0
0
0
0

聚氨酯預聚反應

1、所有-OH都用二異氰酸酯封閉,形成中間有聚醚、聚酯或聚氨酯的大的二異氰酸酯

2、固化反應。

3、聚氨酯預聚體應貯存在陰涼通風處,不得在太陽下爆曬,裝在鐵桶或塑膠桶中,一定要密封好,不得漏氣,不能隨便亂打開密閉蓋,密閉蓋打開時應隨時密閉。經常開蓋又密閉的預聚體,表面要結一層皮狀物,那是開蓋之後,空氣中水進入預聚體表面,同異氰酸酯反應的結果,產生二氧化碳和脲。當前我國的聚醚多元醇何多異氰酸酯生產技術大都是在日本、美國、德國、英國等已開發國家引進的,比從前我們自己研製的聚醚多元醇和多異氰酸酯在質量上有保證。所製作的預聚體的貯存期同國外生產的預聚體的貯存期差不多一樣,都是貯存期為一年。

聚氨酯預聚體在貯存過程中,預聚體中的-NCO和預聚體中的脲基、氨基甲酸酯等含活潑氫的基團有所反應,所以套用時必須隨時進行分析其-NCO%的含量。

4、物理結構的影響。

5.介電性能

聚氨酯產品具有優良的介電性能,而耐磨襯板卻需要產品本身具有非常好的抗靜電性能,最好做到半導電性能,這樣才能把卸料過程中產生的大量的靜電荷釋放掉,否則過多的靜電荷與原料中的大量灰塵接觸,將可能產生粉塵爆炸,造成生產事故,給港口企業帶來巨大的損失。

-
-
0
0

耐磨襯板的設計

耐磨襯板是根據使用環境和要求進行產品設計的,最早筒倉內溜管內使用的耐磨襯板都是採用PE材料製作安裝的,但在使用中,PE襯板不耐磨,使用壽命短,導致使用單位經常更換,非常不方便,而且影響正常的進貨和出貨。PE材料硬度非常高,糧食等食品原料在裝卸過程中,與PU襯板接觸的部分,糧食會大量破碎,嚴重影響糧食的質量。因此聚氨酯型耐磨襯板應運而生,聚氨酯耐磨襯板作為一種彈性體產品,具有非常高的耐磨性和回彈緩衝性能。

1.選用原料:不同的多元醇原料具有不同的分子結構和分子量,不同多元醇之間的性能差距很大,使用的環境和要求是不一樣的,各自具有獨特的特點和最佳套用範圍。聚酯型的多元醇耐磨、耐腐蝕,耐油性好,機械強度高,耐老化性能較好。聚醚型多元醇具有較好的回彈性和低溫柔順性能,還具有很好的水解穩定性和耐黴菌性能。固化劑體系眾多,不同的配方體系使用不同的性能要求,選用不同體系不僅取決於產品的性能要求,也受控於產品的價格。耐磨襯板的耐磨性能個回彈性能就是根據選用的原料來決定的。

2.阻燃性能和抗靜電性能指標,直接與選用的助劑有關係,在國內生產、銷售各類助劑的廠家和企業數以千計,但那些助劑符合我們配方需要,適合我們使用而又不影響聚氨酯的內在性能?鵬博盛公司做了無數次的試驗,嘗試了幾百中不同的阻燃劑和抗靜電助劑,從中篩選出了適合我們配方體系的助劑。選擇合適的添加量,既能使助劑的性能充分發揮出來,達到阻燃和抗靜電的設計指標,又不能損失聚氨酯的優勢性能。

3.生產工藝設計

耐磨襯板的配方設計好,最重要的是如何實現批量的生產,聚氨酯有其本身的反應特點,它的反應活性大,反應時間短,相應的操作時間非常短,如何能把產品澆注成大張的平板,就是工藝設計的關鍵。聚氨酯原料混合反應前,要進行加熱,加熱溫度的高低與反應速度也有關係,溫度低,原料的黏度大,原料混合不均勻,產品質量下降;溫度過高,反應速度太快,操作難度加大,廢品率很高,直接影響產品成本。

聚氨酯板的特點

-

1.高效保溫,聚氨酯保溫板是目前保溫材料中導熱係數最低(≤0.022)5CM的,聚氨酯保溫板相當於100CM厚混凝土的隔熱效果。聚氨酯保溫板是實現我國建築節能75%目標的理想保溫產品。

2.超強阻燃,聚氨酯保溫板氧指數達到30%以上,超強阻燃,經1000℃火焰30分鐘燒不穿,在高達150℃不流淌,不粘連。

3.尺寸穩定性好,聚氨酯保溫板抗壓強度達到200KP以上,高強度,不變形。

相關詞條

熱門詞條

聯絡我們
