防水材料簡介
現場施工合成高分子防水材料是以合成橡膠或契約樹脂為主要成膜物質，加入其他輔助材料而配製成的防水塗膜材料。
合成分子防水材料的品牌多種多樣，如聚氨酯、丙烯酸及它們的混合物等等。
聚氨酯防水塗料
產品特點
（1） 能在潮濕或乾燥的各種基面上直接施工（2） 與基面粘結力強，塗膜中的高分子物質能滲入到基面微細細縫內，追隨型強。
（3） 塗膜有良好的柔韌性，對基層伸縮或開裂的適應性強，抗拉性強度高。
（4） 綠色環保，無毒無味，無污染環境，對人身無傷害。
（5） 耐候性好，高溫不流淌，低溫不龜裂，優異的抗老化性能，能耐油、耐磨、耐臭氧、耐酸鹼侵蝕。
（6） 塗膜密實，防水層完整，無裂縫，無針孔、無氣泡、水蒸氣滲透係數小，既具有防水功能又有隔氣功能。
（7） 施工簡便，工期短，維修方便
（8） 根據需要，可調配各種顏色
（9） 質輕，不增加建築物負載
產品執行標準：
GB/T 19250—2003《聚氨酯防水塗料》
JC1066-2008《建築防水塗料中有害物質限量》
設計及施工規範：
GB50345—2004《屋面工程技術規範》
GB50207—2002《屋面工程質量驗收規範》
GB50300—2001《建築工程施工質量驗收統一標準》
GB50108—2008《地下工程防水技術規範》
GB50208—2002《地下防水工程質量驗收規範》
產品分類
（1）單組份聚氨酯防水塗料單組份聚氨酯防水塗料是以異氰酸酯、聚醚為主要原料，配以各種助劑製成的反應型柔性防水塗料。該產品具有良好的物理性能，粘結力強，常溫濕固化。
一、性能、特點
1． 產品具有高強度、高延伸率、高固含量、粘結力強。
2．自然流平，延伸性好，能克服基層開裂帶來的滲漏。
3．常溫施工，操作簡便，無毒無害，耐侯性、耐老化性能優異。
4．施工方便，克服了雙組份聚氨酯防水塗料需計量攪拌的缺點，保證了產品質量穩定和工程的防水效果。
分類：按組分分為單組分（S）和多組分（M）兩種。
按產品的拉伸性能分為Ⅰ型和Ⅱ型。
技術指標：執行標準(GB/T19250-2003)
| 項目 | Ⅰ | Ⅱ |
| 拉伸強度/MPa ≥ | 1.9 | 2.45 |
| 斷裂伸長率/% ≥ | 550 | 450 |
| 撕裂強度/(N/mm) ≥ | 12 | 14 |
| 低溫彎折性/℃ ≤ | -40 | |
| 不透水性0.3MPa 30min | 不透水 | |
| 固體含量/% ≥ | 80 | |
| 表乾時間/h ≤ | 12 | |
| 實幹時間/h ≤ | 24 |
施工要求
1．要求基面平整，乾淨，無起沙，鬆動。2．施工時應先進行基面驗收，確保符合要求，先塗一層底膠，底膠必須均勻。
3．底膠固化後，進行第二次塗刷，塗刷方向必需與前一次垂直交差，防止漏刮，依次塗刷三到五次。
4．完工後，防水層未固化前，不得上人，不得進行下道工序，以免破壞防水層。
運輸、貯存
水泥基滲透結晶2．運輸按非危險品辦理。
3. 聚氨酯防水塗料須儲存在乾燥、通風的倉庫內，儲存期一年。
（2） 非焦油聚氨酯防水塗料
非焦油聚氨酯防水塗料系雙組份材料,採用水為擴鏈劑,避免了胺系擴鏈劑的毒性問題, 固化後形成具有彈性無接縫的橡膠防水層。
產品特點
1．常溫施工，操作簡便，無毒無害。2．自然流平，延伸性好，能克服基層開裂帶來的滲漏。
3．具有優異的耐侯、耐油、耐海水、耐腐蝕性。
4．可潮濕施工(無明水), 粘附力強，以縮短工期。
用途
用於地下室、衛生間、浴室、貯水池、糧庫、屋頂、外牆等防水。技術指標
執行標準GB/T 19250-2003| 項目 | 指標 |
| 拉伸強度/MPa ≥ | 1.9 |
| 斷裂伸長率/% ≥ | 450 |
| 撕裂強度/(N/mm) ≥ | 12 |
| 低溫彎折性/℃ ≤ | -35 |
| 不透水性0.3MPa 30min | 不透水 |
| 固體含量/% ≥ | 92 |
| 表乾時間/h ≤ | 8 |
| 實幹時間/h ≤ | 24 |
施工要求
1．要求基面平整、乾淨、無起沙鬆動。2．將B料按比例倒入A料中,電動攪拌5分鐘,一般分二至三次塗刷,用刮板塗刷,用力要均勻平穩.一般用2厘米厚的水泥沙漿作保護層,做立面保護層時,可在最後一道塗料未完全固化時在牆面撒砂,以增強粘結力.
五、包裝、運輸、貯存：
1．本品貯存在乾燥、通風、陰涼處，保質期自生產之日起未啟封6個月。
2．運輸按非危險品辦理。
丙烯酸酯防水塗料
1、產品簡介丙烯酸酯防水材料是以純丙烯酸酯共聚物或純丙酸酯乳液，加入適量優質填料、助劑配置而成，屬合成樹脂類單組分防水塗料。
2、產品特點
（1）具有優良的耐候性，耐熱性和耐紫外線性，在-30℃至80℃範圍內性能基本無變化，延伸性能好，能適應基面一定幅度的開裂變形。
（2）可據需要調配各種色彩，防水層兼有裝飾和隔熱效果。
（3）綠色環保，無毒無味，不污染環境，對人身無傷害。
（4）施工簡便，工期短，維修方便。
（5）可在潮濕基面施工，具有一定的透氣性。
JS複合防水材料
JS複合防水材料JS複合防水材料是吸取了國外先進技術後，研發的新型的防水材料，由有機液料和無機粉料複合而成的防水塗料，是一種既具有有機材料彈性高又有無機材料耐久性好等優點的防水材料。
2、產品特點
（1）能在潮濕或乾燥的多種材料基面上直接進行施工
（2）塗層堅韌，耐水性、耐候性、耐久性優異。
（3）無毒、無害、無污染、施工簡便，工期短。
（4）在低溫不龜裂，高溫不流淌，尤其適用於道路橋樑防水。
（5）-35℃至140℃並能與水泥砂漿等材料牢固粘結。
水泥基滲透結晶防水材料
1、產品簡介
水泥基滲透結晶防水材料是由矽酸鹽水泥、石英砂、特種活性化學物質等組成的防水材料。在水的引導下，以水作載體，藉助強有力的滲透性，在混凝土微孔及毛細管中進行傳輸、充盈、發生物化反應，形成不溶於水的枝蔓狀結晶體，結晶體與混凝土結構結合成封閉式的防水層整體，堵截來自任何方向的水流及其他方向的水流及其他液體侵蝕。2、產品特點
（1）具有非凡的防水能力①極強的耐水壓能力，能長期受強水壓。
②極強的滲透能力:將其放在室外放置半年，滲透深度為100-150mm
③極長久的自我修復防水能力：小於0.4mm的裂縫都可以自我修復
（2）具有獨特的呼吸、防腐、耐老化、保護鋼筋能力。
①該材料能保持混凝土結構內部的正常透氣性，道道乾爽、不潮，同時它又能阻擋水分子的通過。
②該材料具有抗化學物質腐蝕能力。
③該材料耐老化，具有一定的抗輻射能力。
④混凝土通過該材料處理後，能提高混凝土對鋼筋的保護能力，並且防水凍融而造成的剝落、風化、和其他損害。
（3）環保、無毒、無公害。
（4）與其他材料的兼容性極好。該材料也可以在混凝土澆注時加入和水泥同步使用。
（5）施工簡單、節省勞力。
（6）耐低溫。無開裂、起皮剝落、無變化。
高彈性堵漏灌漿材料
1、產品簡介
高彈性聚氨酯堵漏灌漿材料是以多年氰酸酯和多羥基聚，2、產品特點
（1）親水性好，與水後立即產生聚合反應，分散乳化或發泡膨脹，並與沙石泥土粘成彈性固粘，形成固結體，迅速堵塞裂縫，永久性止水。（2）可控制誘導時間，遇水後的固結時間可控制在10多秒至數分鐘。
（3）膨脹性大，韌性佳，無收縮，與基材粘結力強，對水質的適應性強。
（4）可灌性好，可低溫下仍與注漿使用。
（5）施工簡便。
適用範圍
適用於屋面和廁浴間、地下室、蓄水池、牆面的防水，防滲、防潮。施工工藝

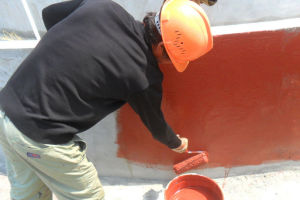

聚氨酯防水塗料施工現場1.清掃基層：用鏟刀將粘在找平層上的灰皮除掉，用掃帚將塵土清掃乾淨，尤其是管根、地漏和排水口等部位要仔細清理。如有油污時，套用鋼絲刷和砂紙刷掉或以中介漆加水泥在油污表層塗刷一道。表面必須平整，凹陷處要用1∶3水泥砂漿找平。
2.塗刷底膠：將聚氨酯甲、乙兩組份和二甲苯按1∶1.5∶2的比例（重量比）配合攪拌均勻，即可使用。用滾動刷或油漆刷蘸底膠均勻地塗刷在基層表面，不得過薄也不得過厚，塗刷量以0.2kg/m左右為宜。塗刷後應乾燥4h以上，才能進行下一工序的操作。
3.細部附加層：將聚氨酯塗膜防水材料按甲組份∶乙組份=1∶1.5的比例混合攪拌均勻，用油漆刷蘸塗料在地漏、管道根、陰陽角和出水口等容易漏水的薄弱部位均勻塗刷，不得漏刷（地面與牆面交接處，塗膜防水拐牆上做100mm高）。
4.第一層塗膜：將聚氨酯甲、乙兩組份和二甲苯按1∶l.5∶0.2的比例（重量比）配合後，倒入拌料桶中，用電動攪拌器攪拌均勻（約5min），用橡膠刮板或油漆刷刮塗一層塗料，厚度要均勻一致，刮塗量以0.8～1.0kg/m為宜，從內往外退著操作。
5.第二層塗膜：第一層塗膜後，塗膜固化到不粘手時，按第一遍材料配比方法，進行第二遍塗膜操作，為使塗膜厚度均勻，刮塗方向必須與第一遍刮塗方向垂直，刮塗量與第一遍同。
6.第三層塗膜：第二層塗膜固化後，仍按前兩遍的材料配比攪拌好塗膜材料，進行第三遍刮塗，刮塗量以0.4～0.5kg/m為宜，塗完之後未固化時，可在塗膜表面稀撒乾淨的φ2～φ3mm粒徑的石渣，以增加與水泥砂漿覆蓋層的粘結力。
在操作過程中根據當天操作量配料，不得攪拌過多。如塗料粘度過大不便塗刮時，可加人少量二甲苯進行稀釋，加入量不得大於乙料的10%。如甲、乙料混合後固化過快，影響施工時，可加入少許磷酸或苯磺酚氯化緩凝劑，加入量不得大於甲料的0.5%；如塗膜固化太慢，可加入少許二月桂酸二丁基錫作促凝劑；但加入量不得大於甲料的0.3%。
塗膜防水做完，經檢查驗收合格後可進行蓄水試驗，24h無滲漏，可進行面層施工。
注意事項
1、施工溫度應在5℃至35℃；2、調配好的漿料要在1小時內用完；
3、寒冷地區或低溫條件下請注意產品的防凍貯存，液體組份的貯存溫度不低於0℃；
4、使用時，勿在本產品中摻入水分或其它材料；
5、施工時請採用合適的防護措施，如手套等
