用戶集線器用戶集線器
由於它在網路中處於一種“中心”位置，因此集線器也叫做“Hub”。 用戶集線器又可稱作“用戶線路集中器”,是一種能使用戶集中起來共同使用中繼線的復用設備。它可使電話局和用戶之間的中繼線數量減少,從而提高中繼線的利用率。
工作原理
集線器的工作原理很簡單，比如有一個具備8個連線埠的集線器，共連線了8台電腦。集線器處於網路的“中心”，通過集線器對信號進行轉發，8台電腦之間可以互連互通。具體通信過程是這樣的：假如計算機1要將一條信息傳送給計算機8，當計算機1的網卡將信息通過雙絞線送到集線器上時，集線器並不會直接將信息送給計算機8，它會將信息進行“廣播”——將信息同時傳送給8個連線埠，當8個連線埠上的計算機接收到這條廣播信息時，會對信息進行檢查，如果發現該信息是發給自己的，則接收，否則不予理睬。由於該信息是計算機1發給計算機8的，因此最終計算機8會接收該信息，而其它7台電腦看完信息後，會因為信息不是自己的而不接收該信息。
裝用戶集線器的目的是為了節省線路的投資,因此要求用戶集線器的設備費用必須低於所節約的中繼線費用。
組成

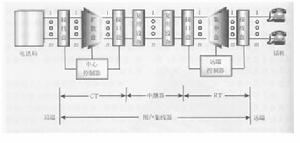

用戶集線器是由局端和遠端兩個部分組成的。局端是指裝在電話局一邊的設備,遠端則是指裝在遠離電話局的用戶集中點一邊的設備。這兩個端點有點像兩個通過中繼線相連的“小交換機”。局端的小交換機的用戶線接到電話局;遠端的用戶線則接到遠端的各個電話用戶;遠端和局端之間是中繼線,如圖2-19所示。圖中,集線器的用戶線共有m條,中繼線共有n條,其中m>n。用戶集線器把用戶的話務量集中起來,讓m用戶共用n條中繼線,m對n的比例通常是3:1到5:1。例如,300個用戶可共用100～60條中繼線。因此用戶集線器能起節約中繼線的作用。如果多數用戶電話業務量都較高,則中繼線的數量要多配一些;如果用戶的話務量普遍不大則中繼線的數量可以少配一些。總之,中繼線的數量應當符合服務質量的要求。很明顯,用戶集線器只適合於裝設在距離電話局較遠的用戶集中地點。
