熱電偶校驗仿真儀

熱電偶校驗仿真儀

鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接,形成迴路,直接測溫端叫測量端,接線端叫參比端。當測量端和參比端存在溫差時,就會在迴路中產生熱電流,接上顯示儀表,儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

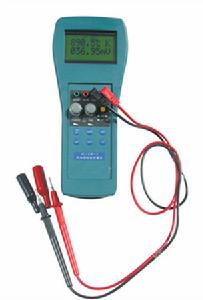

熱電偶效驗仿真儀熱電偶效驗仿真儀

一、特 點

結構合理,精巧牢固,抽插式自備電池,容易更換。
單手操作,野外和現場作業十分方便。
豐富的軟體功能使操作簡單、輕鬆。儀表零點、線性、溫度漂
移除具有自修正能力外,通過鍵盤可隨時調校。
全系列工業用熱電偶信號的測量和仿真及分度表查算能力。可測量仿真B、E、EA、J、K、N、R、S、T等九種常用熱電偶,DC 24V輸出和0~20mA電流測量可方便DDZ-Ⅲ型信號傳輸儀表的校測

二、主要技術指標

電壓測量:量程:0~±1000mV 精度:±0.05%,0~±100mV 精度:±0.05%
輸入阻抗:>10MΩ
輸出:量程:0~±100mV 阻抗:<0.5Ω
電流測量:0~±20mA 精度:±0.05% 輸入阻抗約5Ω
24V直流電壓輸出,負載30mA
外形尺寸:223×96×55

三、溫度測量及輸出

型 號 範圍(℃) 準確度(保證溫度範圍℃)
K -270~1360 ±0.05%(-150~1360)
N -270~1280 ±0.05%(-100~1280)
R -50~1760 ±0.05%(50~1760)
S -50~1760 ±0.05%(50~1760)
T -270~400 ±0.05%(-100~400)
B 50~1800 ±0.05%(500~1800)
E -170~1000 ±0.05%(-50~1000)
EA -50~800 ±0.05%(-50~800)
J -210~1200 ±0.05%(-150~1200)
