熱網換熱器
正文
在城市集中供熱系統中進行熱量交換的設備。它可用在熱電廠及鍋爐房中加熱熱網水，也可設在用戶入口處加熱局部供暖系統中的循環水和熱水供應系統中的自來水。換熱器按熱交換的方式分為表面式（間接式）換熱器和混合式（直接接觸式）換熱器兩種。表面式換熱器 受熱和放熱兩種介質彼此由金屬壁面隔開，通過壁面傳遞熱量。這種換熱器運行簡單、可靠，可以保證加熱所用蒸汽的凝結水清潔並將其全部回收，因而在實際中獲得了廣泛的套用。

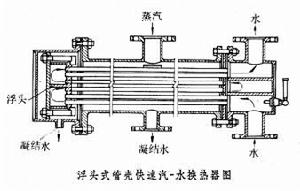

汽－水換熱器 用蒸汽使水加熱的裝置。目前，供熱系統中使用較多的為浮頭式管殼快速汽-水換熱器(見圖)。它的特點是兩端管板只有一端與外殼緊固，另一端不與外殼相連，可適應熱膨脹而自由伸縮,稱浮頭。蒸汽在管束間分布,水在管內流動,流速一般取 1～3米/秒,傳熱係數約為2300～4000瓦/（米2·開）。
熱網換熱器板式換熱器 一種高效、緊湊的新型換熱器，主要由固定頭蓋、掛架、換熱板片、橡膠密封墊片、拉緊螺栓等構成。換熱板片有水平波紋板、人字型波紋板、瘤形板等多種類型。相鄰板片的溝槽組成供熱介質的流動通道，板片表面分布的波紋溝槽使供熱介質在流動過程中不斷改變流動方向和速度,增強流體擾動,使在很小的流速下實現湍流。傳熱係數可達3500～5800瓦/（米2·開）。由於它具有體積小、重量輕、傳熱係數高、適應性強、拆裝方便、易於清洗等優點，而得到廣泛套用。
混合式換熱器 通過受熱和放熱兩種介質直接接觸和互相混合而進行熱量交換，具有傳熱速度快、效率高、設備簡單等優點，但只能用於受熱介質與放熱介質可以混合的場合。常用的混合式換熱器，有淋水式、噴射式和鼓泡式等。
