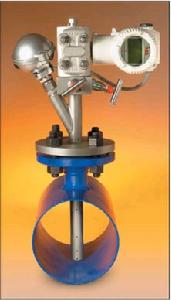

阿牛巴流量計
阿牛巴流量計展起來的一種新型差壓流量檢測元件，它輸出為差壓信號，與測量差壓
的儀器儀表配套使用，可準確測量圓形管道、矩形管道中的多種液體、
氣體和蒸汽（過熱蒸汽和飽和蒸汽）的流量，並以其精度高、壓力損失
小、安裝方便等優點逐漸取代孔板和其它檢測元件，在動力工業（包括
核工業）、化學工業、石油和金屬冶煉等工業中得到廣泛套用。
技術來源背景
均速管是基於皮托管（Pitot）測速原理髮展起來的新型流量檢測元件。它是由美國迪特里希
標準公司（Dieterich Standard Inc）在60年代中期研製的產品，並註冊了商標Annubar（中文音譯
阿牛巴或阿紐巴）。據介紹，該公司已成為羅斯蒙特（ROSEMOUNT）公司的子公司。均速管70年代隨
成套設備引入我國，由於製作簡單、計算方便，國內製造廠已多達數十家。在產品樣本上、在科技
論文中常常可以見到‘阿牛巴流量計’ 之類說法，實際上是一種錯誤理解，因為阿牛巴只是迪特里
希標準公司為其發明的均速管所註冊的商標，而不是某類產品的名稱。迪特里希標準公司將近期產
品的一次檢測元件稱為1295型阿牛巴均速皮托管（Annubar Averaging Pitot Tube），將配有差壓
變送器的均速管流量計稱為ProBar體積流量計（ProBar volumetric Flowmeter）。英國托巴流量計
公司（TFL）將其1985年推出的均速管檢測元件的產品稱為TORBAR（托巴），將配有差壓變送器的均
速管流量計稱為TRIBAR流量計。美國威里斯（VERIS）公司將其1992年推出的均速管檢測元件的產品
稱為Verabar（威力巴）。
流量計類型及原理
1 概述
流量測量方法和儀表的種類繁多,分類方法也很多。至今為止,可供工業用的流量儀表種 類達 6
0 種之多。品種如此之多的原因就在於至今還沒找到一種對任何流體、任何量程、任何 流動狀態以
及任何使用條件都適用的流量儀表。
這 60 多種流量儀表,每種產品都有它特定的適用性,也都有它的局限性。按測量對象劃 分就有
封閉管道和明渠兩大類;按測量目的又可分為總量測量和流量測量,其儀表分別稱作 總量表和流量
計。
總量表測量一段時間內流過管道的流量,是以短暫時間內流過的總量除以該時間的商來表示,實
際上流量計通常亦備有累積流量裝置,做總量表使用,而總量表亦備有流量發訊裝置。 因此,以嚴格
意義來分流量計和總量表已無實際意義。
按測量原理分有力學原理、熱學原理、聲學原理、電學原理、光學原理、原子物理學原理等
本文按照目前最流行、最廣泛的分類法,即分為:容積式流量計、差壓式流量計、浮子流量 計、
渦輪流量計、電磁流量計、流體振盪流量計中的渦街流量計、質量流量計和插入式流量計 來分別闡
述各種流量計的原理、特點、套用概況及國內外的發展情況。
3 幾種流量儀表套用和發展動向
國外 CMF 已發展 30 余系列，各系列開發在技術上著眼點在於:流量檢測測量管結構上設計創
新;提高儀表零點穩定性和精確度等性能;增加測量管撓度,提高靈敏度;改善測量管應力分布,降低
疲勞損壞,加強抗振動干擾能力等。
4 結論
由上述可知,流量計發展到今天雖然已日趨成熟,但其種類仍然極其繁多,至今尚無一種對於任
何場合都適用的流量計。
每種流量計都有其適用範圍,也都有局限性。這就要求我們:
(1)在選擇儀表時,一定要熟悉儀表和被測對象兩方面的情況,並要兼顧考慮其它因素,這樣測量
才會準確;
(2)努力研製新型儀表,使其在現有的基礎上更加完善
一、按測量原理分類
(1)力學原理：屬於此類原理的儀表有利用伯努利定理的差壓式、轉子式；利用動量定理的沖
量式、可動管式；利用牛頓第二定律的直接質量式；利用流體動量原理的靶式；利用角動量定理的
渦輪式；利用流體振盪原理的鏇渦式、渦街式；利用總靜壓力差的皮托管式以及容積式和堰、槽式
等等。
(2)電學原理：用於此類原理的儀表有電磁式、差動電容式、電感式、應變電阻式等。
(3)聲學原理：利用聲學原理進行流量測量的有超音波式．聲學式(衝擊波式)等。
(4)熱學原理：利用熱學原理測量流量的有熱量式、直接量熱式、間接量熱式等。
(5)光學原理：雷射式、光電式等是屬於此類原理的儀表。
(6)原於物理原理：核磁共振式、核幅射式等是屬於此類原理的儀表．
(7)其它原理：有標記原理(示蹤原理、核磁共振原理)、相關原理等。
阿牛巴流量計的用途和特點
阿牛巴流量感測計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。可廣泛用於工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
現將目前主要的阿牛巴流量計的特點歸納如下。
◎ 提供了高精度（讀數±1%）和高重複性（±0.1%）。
◎對於同類產品在測量髒污介質時不可避免的堵塞問題，有線上可拔出型或提供手動和自動吹掃
方案及裝置，實現不停產維護。
◎ 均速管 三閥組 溫壓補償 變送器，組成一體化結構，使用方便。
◎ 無流量係數飄移，長期穩定。
◎ 壓損小能耗低，節能效果顯著
◎安裝簡便節省人工
◎雙向流量測量成為可能
◎ 較低的安裝費用
◎ 較短的上/下游直管段要求
阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。可廣泛用於工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
1獨有的內部二次平均結構，提供了高精度（讀數±1%）和高重複性（±0.1%）。
2外層衝擊管採用一整塊材料加工製作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有最高強度，也便於選用耐高溫，耐腐蝕的材料。
a蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高於同類產品，提高了量程比。
b適用於方形或矩形管道。
c對於同類產品在測量髒污介質時不可避免的堵塞問題，有線上可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
d均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
e無流量係數飄移，長期穩定。
f獨家提供直觀的共振驗算，確保長期穩定運行。
g壓損小能耗低，節能效果顯著
h安裝簡便節省人工，價格低交貨迅速（1周）
主要技術指標：
1適用於測量液體、氣體和蒸汽的流量
2準確度為被測實際流量值的±1%
3測量的重複性為±0.1%
4流量的量程比，典型的為了10：1（差壓值100：1）
5最高工作溫度達1300℃（用適當的材質和安裝件）
6最高工作壓力達400Bar（40MPa）
7最高粘度為500cp
8要求上下游直管段的長度較短
9標準不鏽鋼牌號
10長期精度不受磨損的影響
常用阿牛巴流量計所達到的技術指標
◎ 適用於測量液體、氣體和蒸汽的流量
◎ 準確度為被測實際流量值的±1%
◎ 測量的重複性為±0.1%
◎ 流量的量程比，典型的為10：1（差壓值100：1）
◎ 最高工作溫度達1300℃（用適當的材質和安裝件）
◎ 最高工作壓力達400Bar（40MPa）
◎ 最高粘度為500 cp
◎ 要求上下游直管段的長度較短
◎ 長期精度不受磨損的影響
阿牛巴流量計的安裝方式
1、安裝阿牛巴流量計首先的前提是要確認現場直管段是否符合要求，具體要根據現場和廠家技術部門溝通，然後根據現場流體方向確定流量計的安裝方向。
2、在方向確定好之後，藉助開孔器在管道上開孔（常規開孔大小為25mm）
a、單面支撐；也就是說，在管道上根據阿牛巴感測器尺寸開一個孔，這樣的安裝方式適合現場口徑小於600mm的管道，因為在小孔徑的安裝方式下，這樣的安裝方式足以保證感測器本身的穩定性，保證測量精度。
b、雙面支撐；確定安裝方向後，在管道上對稱位置上開兩個同樣大小的孔，和上面單面支撐是相對的，也就是說，對於大口徑的測量，為了保證感測器的穩定性，要採用雙面固定的方式來安裝阿牛巴流量計。
3、將阿牛巴流量計插入管道中，用點焊的方式將感測器固定在正確的位置上，但是要求探頭部分在整個管道內徑且與中心線在同一條中心線上
4、最後將整個焊口全部焊接好，並對焊接部分做防鏽處理。
說明注釋
威力巴流量計
艾特巴流量計現在市場上出現了好幾種叫"巴"的流量計,比如說:
威力巴,超力巴,艾特巴等,無論叫什麼,只要名稱有"巴"的,
都是根據均速皮托管原理設計製造的。
