概述

套用場所

該產品適用於家居、商店、歌舞廳、倉庫等場所的火災報警。火災的起火過程一般情況下伴有煙、熱、光三種燃燒產物。在火災初期，由於溫度較低，物質多處於陰燃階段，所以產生大量煙霧。煙霧是早期火災的重要特徵之一，感煙式火災探測器就是利用這種特徵而開發的，能夠對可見的或不可見的煙霧粒子回響的火災探測器。它是將探測部位煙霧濃度的變化轉換為電信號實現報警目的一種器件。

主要種類

1、離子感煙式探測器是點型探測器
它是在電離室內含有少量放射性物質，可使電離室內空氣成為導體，允許一定電流在兩個電極之間的空氣中通過，射線使局部空氣成電離狀態，經電壓作用形成離子流，這就給電離室一個有效的導電性。當煙粒子進入電離化區域時，它們由於與離子相接合而降低了空氣的導電性，形成離子移動的減弱。當導電性低於預定值時，探測器發出警報。
2、光電感煙探測器也是點型探測器，
它是利用起火時產生的煙霧能夠改變光的傳播特性這一基本性質而研製的。根據煙粒子對光線的吸收和散射作用。光電感煙探測器又分為遮光型和散光型兩種。
3、紅外光束感煙探測器是線型探測器，
它是對警戒範圍內某一線狀窄條周圍煙氣參數回響的火災探測器。它同前面兩種點型感煙探測器的主要區別在於線型感煙探測器將光束髮射器和光電接受器分為兩個獨立的部分，使用時分裝相對的兩處，中間用光束連線起來。紅外光束感煙探測器又分為對射型和反射型兩種。
感煙式火災探測器適宜安裝在發生火災後產生煙霧較大或容易產生陰燃的場所；它不宜安裝在平時煙霧較大或通風速度較快的場所。

空氣採樣

通過採樣管網從危險區域主動採集空氣樣品

如果需要，會對空氣進行過濾和處理

對空氣中的不可見煙霧粒子進行分析

確定發生火災的區域（採樣管）

設定4級可程式報警閾值

通過繼電器輸出或通訊網路發出報警

工作原理

現在最常用的煙霧探測器，光電煙霧探測器和電離煙霧探測器。電離探測器的內部結構。常會看到一個光束探測器。商店一側靠近門的地方有光線（可以是白光和透鏡或者是一道低能雷射），另一側則是一個光探測器，可以“看到”光線。當您通過光束時，會把它擋住。光探測器感應到光線的缺失，因此觸發響鈴。如果商店裡煙霧濃得足以有效擋住光束，響鈴就會響起。

這個煙霧探測器會相當大。它不是很敏感。警報響起前要有很大的煙霧——煙霧必須濃得足以完全擋住光線。這需要有大量的煙才行。因此，光電煙霧探測器採用了不同的方法來利用光線。在煙霧探測器內部有一道光和感測器，二者成90度角放置，在正常情況下，左側的光源發出的光會直接射出，不經過感測器。但是，當有煙霧進入腔體時，煙霧微粒會使光線散開，一部分光會射到感測器：然後感測器會啟動煙霧探測器中的喇叭。光電探測器在感應有煙火災（如墊子悶燒）時的效果比較好。

電離探測

電離煙霧探測器使用電離腔和電離輻射源來探測煙霧。這種類型的煙霧探測器更加常見，原因是它價格不貴，而且在探測明火火災產生的少量煙霧方面效果更好。電離探測器內部有少量（大約為一克的1/5000）的鎇-241。

放射性元素鎇的半衰期為432年，是阿爾法粒子的一個良好來源。探測器內鎇含量的另外一種說法是一個典型的探測器含有0.9微居里的鎇-241。居里是一個測量核材料的單位。如果您手裡拿有一居里的東西，那就意味著您手中的物質每秒鐘要進行37,000,000,000次核變。大致來講，這就意味著每秒鐘樣品中有370億個原子在進行衰變並釋放出一個核輻射粒子（如阿爾法粒子）。一克鐳元素可以產生大約1居里的放射性（以她的名字命名居里的女科學家瑪麗·居里進行了大量鐳研究）。

電離腔非常簡單。它由兩個電板（兩個電板之間存在電壓）和一個電離輻射的放射性源組成，鎇產生的阿爾法粒子具有以下特性：它們可以電離腔內空氣中的氧和氮原子。“電離”就意味著“去掉一個電子”。當您從一個原子上去掉一個電子時，就得到了一個自由電子（帶負電）和一個失去一個電子的原子（帶正電）。帶負電的電子將被吸引到具有正電壓的電板，帶正電的原子則被吸引到具有負電壓的電板（異性相吸，就像磁鐵一樣）。煙霧探測器中的電子裝置可以感應這些電子和離子向電板移動時產生的微小電流。當煙霧進入電離腔時，它會干擾這一電流——煙霧粒子會吸附離子並使它們中性化。煙霧探測器感應到電板之間的電流下降，並啟動喇叭。

結構圖型

1、傳統煙霧探測器結構圖

圖中所示的探測器由一塊印刷電路板、一個電離腔（下圖右上方的銀制圓筒）和一個電子喇叭（下圖右下方的銅製圓筒）組成：

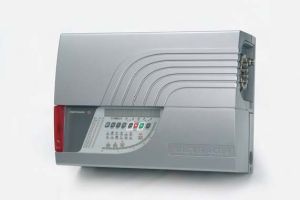

2、空氣採樣煙霧探測器結構圖

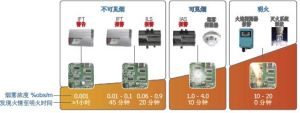

Xtralis ICAM 探測器是多路毛細管空氣採樣式煙霧探測系統，其報警靈敏度範圍為 0.001% - 20% obs/m （0.0003% - 6.10% obs/ft），屬於極早期煙霧探測報警設備。它能夠在火災的極早期階段對濃度或高或低的煙霧進行可靠的探測。作為多路煙霧探測系統，IFT探測器可以將被保護區劃分為多個採樣扇區，以便對火源進行準確定位，從而做出更加快速的回響。探測器可以用於各種不同的環境，為機櫃、EDP電子數據處理設施、監獄、古建築、看守所、博物館以及畫廊等各類場所提供理想的火災探測解決方案。

3、氣體煙霧感測器電路圖氣體煙霧感測器電路圖煙霧探
4、測器原理圖與電路圖

煙霧探測器誤報怎么辦

煙霧探測器在火災預警方面得到越來越廣泛地套用，煙霧探測器能夠對火災進行預警，使人們能提早發現，但有時煙霧探測器也“不靠譜”，煙霧探測器發生誤報的原因有很多，主要歸結為以下幾點：
1、廚房油煙和香菸產生的煙霧造成誤報；2、蒸汽和濕氣的影響
廚房油煙和香菸造成的誤報一般是由於感煙探測器比較敏感造成，或者由於人們在禁止吸菸區吸菸引發警報，主要的解決辦法是，將報
警器遠離廚房等可能產生油煙的地方，並不要放置在廚房等排風道附近，並且樹立安全警示牌，禁止在煙感探測器附近吸菸。或者使用有
定時功能的煙霧探測器，例如設定定時時間為20分鐘，20分鐘有足夠的時間進行烹飪和吸菸，再者可以更換不是很敏感的探測器，例如光
電報警器。
蒸汽或者濕氣的影響，蒸汽或者濕氣會濃縮在感測器和線路板上，如果濃縮太多的水汽的話就會發出報警的聲音。主要的解決辦法是，
將報警器遠離可能產生水汽的地方，例如浴室的走廊就不應安裝報警器，這樣就可以解決問題。然而，如果報警器本來能正常工作，現在
卻對蒸氣或濕氣起反應，那么問題可能是報警器老化的原因。較老的報警器會變得更加敏感也更容易對蒸氣和濕氣發生回響。所以誤報的
發生也可能是報警器超過了使用年限需要被替換掉了。
