2 煙氣輪機的用途:用於催化裂化裝置的能量回收系統,利用煙機產生的機械能帶動主風機或發電機等設備工作或發電,達到回收能量的目的。
3 煙氣輪機的結構:
煙機在結構上主要有兩種:一種是軸向進氣、徑向排氣的懸臂支撐結構,分單級和雙級兩種,如國產YL型;另一種是德國GHH公司生產的徑向進氣、徑向排氣的兩端支撐結構,分三級和四級兩種。

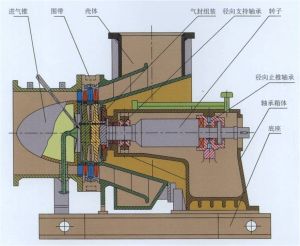

國產YL型煙機的結構如圖所示,主要由轉子組件、進氣機殼、靜葉組件、排氣機殼、軸承箱及軸承、底座、軸封系統和輪盤冷卻系統等部分組成。其中轉子組件由主軸、輪盤和動葉片組成。葉片表面為防止高溫催化劑沖蝕進行噴塗耐磨層處理。
單級煙機結構簡單,維修方便,催化劑不易在葉片上沉積。多級煙機效率高,煙氣流速低,對葉片的沖蝕小,但催化劑易在葉片上沉積。
4 煙氣輪機的工作原理:帶有壓力(約0.15MPa)的高溫煙氣(約650℃)經過煙機的進氣室和靜葉整流,均勻地進入動葉,膨脹做功,推動煙機的轉子鏇轉。同時,煙氣的溫度和壓力降低,將熱能與壓力能轉變成機械能。
