火焰爐
正文
以燃料燃燒的火焰為熱源的冶金爐。火焰爐爐膛內的火焰通常與物料直接接觸，火焰直接給物料加熱。爐子內壁既輻射熱量，也部分地反射投射來的熱量，在熱交換過程中起重要作用。有時為防止物料（工件）的氧化，將火焰與物料隔開，火焰的熱量通過隔牆間接傳給物料。火焰爐既可用來加熱物料，也可用來熔化物料。火焰爐按工作室的形狀可分為膛式火焰爐和迴轉爐兩類。
膛式火焰爐 它的工作室叫做爐膛，由爐底、爐牆和爐頂組成。用作加熱爐或熱處理爐時，爐底的結構有多種型式，並可按爐底結構稱為車底爐、推料式爐、步進爐、輥底爐、鏈式爐、環形爐等。熔煉用火焰爐（如平爐、煉銅反射爐）的爐底是凹下的熔池，用以存放熔融金屬。熔池的形狀，呈長方形、圓形或橢圓形。熔池底部有液體金屬的排出口。爐牆上有爐門、窺視孔、出渣口等。爐頂結構有拱頂和吊頂兩種；前者用於寬度較小的爐子，後者用於較寬的爐子。
在高溫火焰爐上，火焰直接進入爐膛。如以塊煤為燃料，則需單獨設定固體燃料的燃燒室，火焰翻過火口進入爐膛。如以粉煤、煤氣或燃料油為燃料，則需用燃燒器（見冶金爐燃燒裝置）。當煤氣和（或）空氣預熱溫度很高時，如平爐，則用耐火磚砌成爐頭，與爐膛連成一體。火焰爐的爐膛廢氣溫度較高，常用換熱器或蓄熱室回收廢氣熱量。預熱空氣和煤氣是為了提高燃燒溫度和降低能耗。空氣不預熱時，重油爐的溫度可略高於1500℃，粉煤爐的溫度可略高於1450℃。如空氣預熱到1000℃，則爐內溫度可達1700℃以上。
蓄熱室是周期性的交替輪換進行工作，所以蓄熱式爐必須進行換向操作，即每隔一定時間（例如半小時）必須變更一次爐內火焰的流動方向。每次換向都會使爐子溫度發生波動。由於要換向，所以爐膛的火焰入口和廢氣出口，在結構上必須相同；換向前的火焰入口，就是換向後的廢氣出口。

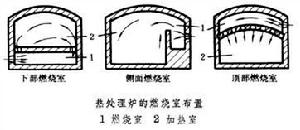

在中溫火焰爐上，進入爐內的不是正在燃燒的火焰，而是具有一定溫度的燃燒產物。燃料的燃燒過程，不在爐膛中進行，而是在與爐膛隔開的燃燒室中進行。這種燃燒室，通常布置在爐底以下，有時布置在爐膛的側面或頂部（見圖）。這種結構與爐氣循環結合，既可使燃料完全燃燒，又可使爐溫保持均勻。在爐牆上均勻地設定若干小型無焰燃燒器，採用高速燒嘴以及用耐熱風機使爐氣循環，也是使爐溫均勻的有效方法。低溫火焰爐，燃燒過程必須在爐膛外（燃燒室內）完成，爐氣循環也十分重要。
火焰爐迴轉爐 或稱迴轉窯，在冶金工業中用於鐵礦石的直接還原、氧化鋁礦物的焙燒、粘土礦物的焙燒，以及各種散狀原料的焙燒揮發、離析和乾燥作業。
迴轉爐的爐體呈圓筒形，用厚鋼板製成，筒內襯以耐火材料。爐體橫架在支座的滾輪上，稍傾斜(4～6％)。爐體長度與直徑之比在12:1到30:1之間。操作時爐體勻速轉動。由於爐體的傾斜和轉動，爐料由高處逐漸移向低處。爐料在運動過程中逐漸升溫，並依次發生物理、化學變化。迴轉爐的溫度一般控制在爐料熔點以下。
爐氣的運動方向通常與爐料相反。燃燒器（使用粉煤、重油或煤氣）位於出料端，安裝在固定的“爐頭”端牆上。廢氣從裝料端排出，經垂直的煙道進入收塵系統和排煙系統。回轉爐爐體的兩端分別伸到垂直煙道和固定“爐頭”之中。

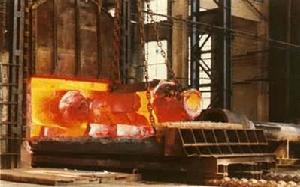

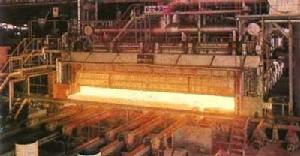

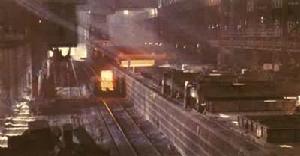

為了冷卻出爐散料，並利用其餘熱，可採用冷卻筒。它的結構與迴轉爐相仿，但不供給燃料。為了強化冷卻過程，可向冷卻筒中鼓入冷空氣，並在預熱後用作迴轉爐的助燃空氣。（見彩圖）
