滑片壓縮機

滑片壓縮機

滑片式空氣壓縮機採用傳統的、已經得到驗證的技術, 以非常低的速度(1450rpm)直接進行驅動,具有無與倫比的可靠性。

壓縮機介紹

滑片壓縮機 滑片壓縮機

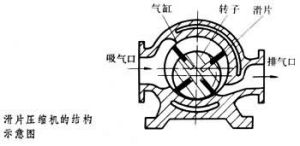

轉子是唯一連續運行的部件, 上面有若干個沿長度方向切割的槽, 其中插有可在油膜上滑動的滑片。轉子在氣缸的定子中旋轉。在旋轉期間, 離心力將滑片從槽中甩出,形成一個個單獨的壓縮室。旋轉使壓縮室的體積不斷減小,空氣壓力不斷增大。  通過注入加壓油來控制壓縮產生的熱量。  高壓空氣從排氣口排出,其中殘留的油通過最終的油分離器予以清除。

壓縮能力

例示說明:第一:康普艾滑片式壓縮機的功率範圍為 1.1 kW 至 75 kW (1.5 至 100hp),所產生的工作壓力為 7 至 8 和 10 bar (101 至 145psi)。  第二:耐力滑片式壓縮機的功率範圍為 1.1 kW 至 132 kW所產生的工作壓力為 7 至 10 和 13 bar  典型用途是:  OEM、印刷、氣動  實驗室、牙科、 儀表、軌道交通、工具機、包裝、機器人、礦業開採、化工、石油食品製藥等等、旋轉滑片式壓縮機是通用壓縮機、其功率強勁、可靠 ,而且成本低、效率高。這種壓縮機在全世界的火車、輪船、工程、 蒸餾、釀造、包裝車間及大小工業 設備中無處不用。事實上,如果 需要優質可靠的壓縮空氣,這些壓縮機是絕好的商業解決方案。  大部分型號是敞開式的,如果需要也可提供箱體安裝 進一步降低噪聲水平。

設計理念

自動空轉將空載運行費用降至滿載 功率的3%以下,令 效率進一步提升。  對於需要 連續不斷提供恆壓同時用氣量恆定的用戶,也 可以採用手動操作。

工作原理

空氣經由一過濾器及一調節比例閥而吸入,該調節閥主要用於調節空氣缸轉子,滑片形成的壓力腔。轉子旋轉相對於氣缸呈偏心式運轉、閥片安裝在轉子的槽中,通過離心力將滑片推至氣缸壁,高效的注油系統能夠確保壓縮機的冷卻及潤滑劑的最小損耗量,在氣缸壁上形成的一層薄薄的油膜可以防止金屬部件之間直接接觸而造成磨損。在壓縮過程中,壓縮機轉子的滑片與氣缸之間容積不斷減少,壓縮後的油氣混合氣經機械分離和過濾分離,使壓縮空氣中含油量低於2PPM。經淨化後的壓縮空氣進入散熱器冷卻,冷卻後所形成凝結水經電子凝結水排泄裝置的分離器而排出。

主要特點

滑片式壓縮機傑出的設計成就——模組化嵌入新技術,兩度榮獲英國Design Council(機械設計最高榮譽獎)頒發工業設計金獎,已被國際公認為此一領域的技術領導先驅。  滑片機特點:  可靠性高

可長時間連續運轉

由於採用旋轉滑片式設計,運動部件只有轉子一個,轉速低至1000轉/分鐘,可靠性高,運轉時本身油溫和排氣溫度低,可置於惡劣的環境條件下仍照常不誤工作 - 這樣,就減少了停工時間,就等於節省了大量資金。滑片機可不必修理轉子可永久使用下去。  經久耐用,壽命長  始終保持良好的性能,使用壽命超過10萬小時,無需更換主要的金屬部件,滑片式壓縮機轉速低、磨損小、壽命長、殘留值高。   性能優良,比功率高  滑片式壓縮機採用先進的技術,容積效率高:用戶花同樣的金錢,可獲得更多的壓縮空氣。滑片本身靠離心力自動補償與定子腔壁的間隙,幾乎不會有二次壓縮的情況,這也是螺桿式壓縮機無可比擬的。   維護低廉,機油容量小

易耗品包括油只需備3種

備件包括:油、油分芯和空濾芯3種,空濾和油每2000小時更換一次,油分芯每10000小時更換一次,油濾不需要更換。比其他機型省油,滑片式壓縮機運行經濟,在大多數情況下,該機型較其他壓縮機更能節省維護費用。

節省能源

滑片式壓縮機具有標準的節能控制裝置,如"自動停機/開機"和"自動空載",卸載運行時耗電少。

低噪音級

滑片式壓縮機採用旋轉滑片技術,運行特別安靜。由於噪音低,壓縮機可在使用點就近安裝 - 無需配備昂貴的管路和專用的壓縮機房,從而極大地降低了安裝費用。排出的壓縮空氣溫度僅比環境溫度略高4~8℃,唯一的噪音來自電機和冷卻風扇,而轉子運行卻很安靜。

傳動方式

滑片式壓縮機的壓縮機與電機由免保養的饒性聯軸器連線傳動,無需皮帶或增速齒輪,避免了偏向拉力,皮帶打滑和斷裂的機會,也不會產生齒輪的磨損和軸承的損耗。

無風扇電機

滑片式壓縮機的電機同時驅動壓縮機和風扇,減少了電力消耗和故障機會。

無軸向受力

滑片式壓縮機運轉時只有單純的迴轉運動,主軸軸向不受力,不需使用複雜的滾子軸承。而螺桿式空壓機因主軸有強大的軸向推力,必須使用滾子軸承,而由於高轉速及徑向推力,使該軸承使用一段時間後必須定期更換。

巴氏合金軸瓦

滑片式壓縮機使用巴氏合金做軸瓦,使用壽命長,可保證整個壓縮機工作10萬小時以上無需大修和更換零部件(濾芯和密封墊、O型圈除外)。而螺桿式壓縮機使用多個滾子軸承,由於軸承的磨損,需定期更換。而滑片式壓縮機的軸瓦可永遠不換。

外圍控制管

路少

滑片式壓縮機採用先進的專利技術,油氣管路做在機身內部,外圍控制管路少,幾乎不會有油氣泄漏現象。而螺桿式壓縮機油氣管路繁多,漏油漏氣機會大增,且這么多的管路擠在狹小的罩殼內,維修保養很不方便。

可在平地上直接放置使用

滑片式壓縮機重量輕,如45千瓦機型L只有956Kg,外型尺寸小,重心低,焊上輪子後可做成機動型,可在使用現場移動使用,無需複雜管線。

供氣純度高,品質好

滑片式壓縮機排氣含油、含水少,殘油量小於2ppm,排氣溫度與環境溫度差在10℃以內;而螺桿式壓縮機排氣含油量在3ppm左右,排氣溫度與環境溫度差在12℃~24℃。
