一代戰艦
053H1型湘潭號護衛艦參考數據:
參考數據 | |
艦長 | 103.22米 |
舷寬 | 10.8米 |
吃水 | 3.05米 |
排水量 | 標準1565噸 滿載1960噸 |
乘員 | 200人(其中軍官30人) |
動力系統 | 2台12E390VA型中速柴油機,功率2×8000馬力 |
續航力 | 4000海里/18節,自持力15晝夜 |
航速 | 25.5節 |
船電系統 | 具體裝備 |
雷達系統 | 1部H/LJQ–354型對海/低空搜尋雷達(I波段) 1部H/LJQ–352型對海搜尋/飛彈攻擊雷達(E/F波段) 1部517型遠程對空警戒雷達(G波段)(1988年後加裝) 1部752或RM–1226或RM–1290型導航雷達(I波段) 1部341型100炮火控雷達 1部343型37炮火控雷達(I波段) 1部球–50型穩定瞄準裝置 |
水聲系統 | 1部SJD–5型中頻艦殼聲吶 1部SJC–1B型偵察聲吶 1部SJX–4型通信聲吶 |
敵我識別系統 | 1部651A型敵我識別器 |
通信系統 | 1部型數字式甚高頻電台 1部乙系列短波單邊帶電台 1部短波對空電台 1部超短波對空電台 1部寬頻段超短波電台 1套衛星通信系 |
導航系統 | 1套衛星/奧米加導航組合導航系統(後期加裝) 1套H/WDCY–C(ML5500)型羅蘭C導航接收機(後期加裝) 1套JD–5B型計程儀 |
火控系統 | 1套ZPJ–2型100炮數字式指揮儀 1套ZPJ–4型37炮機電式指揮儀 1套ZST–2D型反潛深彈數字式指揮儀 1套SY–1A型艦對艦飛彈數字式指揮儀 |
電子對抗系統 | 1部922型雷達偵察告警接收機(後期換裝為923-1型) 2套美國MK-36RBOC型無源干擾火箭6管發射器(配國產控制台) |
指揮控制系統 | 1套英國CTC-1629型簡易情報中心(後期加裝) |
艦載武裝 | |
火炮系統 | 1座79式(712型)100mm雙聯半自動艦炮 4座76式(715型)37mm雙聯半自動艦炮 |
飛彈系統 | 2座7226型SY-1A艦對艦飛彈雙聯發射器(可發射SY-1系列和SY-2系列飛彈) |
深彈系統 | 2座81型1200火箭式深彈5管發射器(備彈40枚) 4座64式大型深彈發射炮 2座深彈投放架 2條布雷軌道(最大攜雷量24枚) |
其它系統 | 自動消磁系統 自動報警消防滅火系統 三防報警消洗系統 三向綜合補給系統 |
二代戰艦

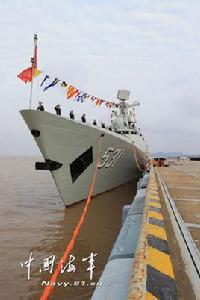

054A型湘潭號護衛艦參考數據:
參考數據 | |
艦長 | 135米 |
舷寬 | 16米 |
吃水 | 4.5米 |
排水量 | 標準3600噸 滿載4200噸 |
乘員 | 180人 |
動力系統 | CODAD 4×陝柴重工S.E.M.T.皮爾斯蒂克(Pielstick)16PA6STC 柴油機/27000馬力 雙軸CPP |
續航力 | 4000海里/18節 |
航速 | 30節 |
船電系統 | |
雷達 | 1×382型3D E頻對空搜尋雷達 1×364型(SR-64) X頻2D對空/對海搜尋雷達 2×754型I頻導航/直升機空管雷達 4×MR-90火控雷達 1×366型反艦飛彈火控雷達 1×H/LJP-349艦炮火控雷達 |
對抗 | 922-1型電子支援系統 751型電子對抗系統 2×726-4A 24聯裝干擾彈發射器 |
聲納 | 1×307型中頻艦首主/被動聲納 1×H/SJG-206拖曳陣列聲納 |
艦載武裝 | |
艦炮 | 1×PJ26型單管76MM隱身艦炮 |
飛彈 | 4×八聯裝垂直發射系統(裝填HHQ-16防空飛彈與火箭助飛魚雷) 2×四聯裝鷹擊-83反艦飛彈發射器 |
近防 | 2×7管30mm口徑730型近程防禦武器系統 |
反潛 | 2×87式六管反潛火箭深彈發射裝置 |
艦載機 | 1架卡-28反潛直升機或直-9C反潛直升機 |
