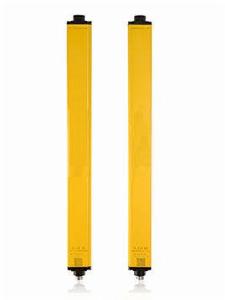

測量光幕圖冊光幕分為兩種用途，一種是安全光幕，一種是測量光幕。安全光幕主要用於工業安全防護，測量光幕適用於檢測產品是否符合規定。
光幕測量原理
測量光幕光電感測器是一種感應其接收的光強度變化的電子器件，包含光學系統、放大器和開關量輸出裝置。所有光電感測器都使用調製光以排除周圍光源可能的影響，工作時，光電感測器發射光線，當被檢測物體經過時，根據檢測模式的不同，物體或吸收光線或將光線反射到光電感測器的收光器，從而導致收光器接收的光線強度產生變化，其變化值觸發開關信號輸出，實現檢測功能。
測量光幕測量用光幕是一種特殊的光電感測器，與普通的對射式光電感測器一樣，包含相互分離且相對放置的發射器和收光器兩部分，但其外形尺寸較大，為長管狀。測量光幕發射器產生的檢測光線並非如普通感測器般只有一束，而是沿長度方向定間距生成光線陣列，形成一個“光幕”，以一種掃描的方式，配合控制器及其軟體，實現監控和測量物體外形尺寸的功能。
光幕測量系統要正常工作需配備一個控制器，控制器使用軟體進行編程設定，可提供多種掃描模式和檢測分析模式，而且可通過串列接口與PLC或計算機進行通訊，傳遞控制或掃描結果，另外還可接入觸發信號控制掃描過程。
