概念

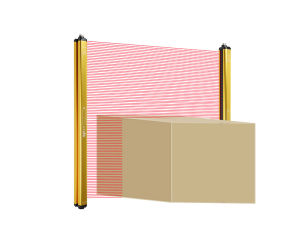

測量光柵一種特殊的光電感測器，主要用於檢測，測量產品是否符合規定要求。與普通的對射式光電感測器一樣，包含相互分離且相對放置的發射器和受光器兩部分。但其外形尺寸較大，為長管狀。檢測，測量光柵發射器產生的檢測光線並非如普通光電感測器只有一束，而是沿長度方向定間距生成光線陣列，形成一個“光幕“，以一種掃描的方式，配合控制器及其軟體，實現檢測和測量物體外形尺寸的功能。
測量光幕原理
光電感測器是一種感應其接收的光強度變化的電子器件，包含光學系統、放大器和開關量輸出裝置。所有光電感測器都使用調製光以排除周圍光源可能的影響，工作時，光電感測器發射光線，當被檢測物體經過時，根據檢測模式的不同，物體或吸收光線或將光線反射到光電感測器的收光器，從而導致收光器接收的光線強度產生變化，其變化值觸發開關信號輸出，實現檢測功能。測量光柵是一種特殊的光電感測器，與普通的對射式光電感測器一樣，包含相互分離且相對放置的發射器和收光器兩部分，但其外形尺寸較大，為長管狀。測量光幕發射器產生的檢測光線並非如普通感測器般只有一束，而是沿長度方向定間距生成光線陣列，形成一個“光幕”，以一種掃描的方式，配合控制器及其軟體，實現監控和測量物體外形尺寸的功能。
測量光幕光幕測量系統要正常工作需配備一個控制器，控制器使用軟體進行編程設定，可提供多種掃描模式和檢測分析模式，而且可通過串列接口與PLC或計算機進行通訊，傳遞控制或掃描結果，另外還可接入觸發信號控制掃描過程。
分類
糾偏光柵
SUNS系列糾偏光柵主要用於精度糾偏和對中的檢測與測量;包括精度糾偏、線上糾偏，線上對中等類似的檢測和測量。檢測方式：
單套單邊檢測-糾偏光幕
兩套單邊檢測-糾偏光幕
單套雙邊檢測-對中光幕
車輛分離檢測光柵
主要用於車輛分離檢測、物體檢測、外形測量等套用。在交通行業，SUNS系列車輛分離光幕是智慧型交通系統、公路收費系統、不停車收費系統、公路計重收費系統、超限檢測系統及其它交通控制系統中的關鍵設備。小零件檢測光刪

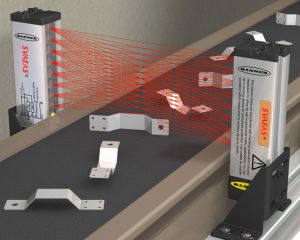

主要用於極小物體的檢測。利用獨特的同步多光束紅外LED發射和接收產生精確的光線交叉斑。本系列光柵提供了一套簡單、經濟、高可靠性的檢測小部件通過方案，而不用考慮部件通過的位置。尺寸檢測光柵
高精度的SUNS系列測量光幕適用於高精度的檢測和測量。包括線上檢測、精度糾偏、孔洞檢測和以上類似的檢測和測量。每套系統包括一對高解析度光幕、和兩條電纜。

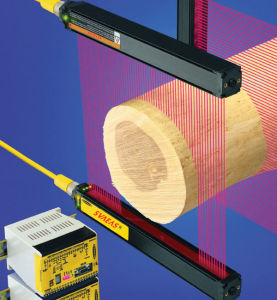

SUNS尺寸測量光柵套用場所
測量光幕適用於線上丈量商品尺度及外形、糾編操控、對中操控、漲緊操控、經過檢測、部件計數和衝壓件取出承認以及相類似的套用。更多測量光柵請聯繫深圳市順恩斯自動化設備科技有限公司13692250742。檢測光幕,又名紅外線檢測光柵

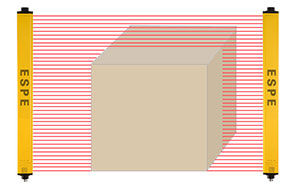

由發光器和受光器組成一組光幕。當物體垂直穿過光幕時，根據遮擋光束數量變化情況可檢測出物體穿過光幕時的形狀變化；當物體沿光幕平行移動時，根據光幕遮檔光束變化情況可檢測出物體的運動方向；同樣也可以對穿過光幕的物體進行計數和物體感應。
通常適用於各種訓考廠、停車場車輛計數檢測，車輛分離檢測、收費站車輛檢測、車輛超限檢查（長寬高）、閘機、通道客流量檢測、客車上下客人數檢測等等；物體運動軌跡檢測、安全報警、人體探測、流水線檢測、自動化噴塗，產品計數檢測、落料計數檢測；
物體尺寸≥2.5mm，≤5mm的檢測可選D30-精密檢測（2.5mm）系列產品（詳情請查閱產品介紹）；
物體尺寸≥5mm，≤10mm的檢測可選D30-精密檢測（5mm）系列產品（詳情請查閱產品介紹）；
物體尺寸≥10mm，≤20mm的檢測可選D20-精密檢測（10mm）系列產品（詳情請查閱產品介紹）；
物體尺寸≥20mm，≤40mm的檢測可選D20-精密檢測（20mm）系列產品（詳情請查閱產品介紹）；
物體尺寸≥40mm的檢測可選D20-精密檢測（40mm）系列產品（詳情請查閱產品介紹）；
註明：其它非標準間距和光束數量均可定製。
現貨高度：80mm～2000mm（其它保護高度可定製）；檢測距離：0.5m、1m、2m、3m、6m、12m；
檢測信號輸出方式：數字量（RS485數據接口）、模擬量(電壓、電流)等；
產品特點
高靈敏度檢測：高靈敏度≤(n+1)*0.1ms；對電磁干擾，頻閃燈光、焊接弧光、日光燈、太陽光等光源有良好的抗干擾能力、雙迴路保證；
採用防松、鍍金航空插頭，確保連線牢靠；
放反接保護，輸出短路保護；
工作電壓範圍寬DC10V-DC30V均能可靠工作；
抗震、防塵性好（端蓋、濾光片均有密封墊）；
具有自檢故障報警功能。自動檢測故障，並忽略（禁止）有問題的光束，仍能保持正常工作，同時輸出報警信號。
可定製用作人身保護、物體檢測、尺寸測量、和其它特殊用途；
