簡介概況

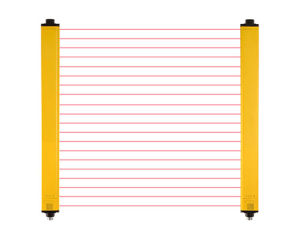

安全光幕由投光器和受光器兩部分組成。投光器發射出調製的紅外光，由受光器接收，形成了一個保護網，當是有物體進入保護網，當從中有光線被物體擋住，通過內部控制線路，受光器電路馬上作出反應，即在輸出部分輸出一個信號用於工具機如沖床，壓力機等緊急剎車。 光幕有著非常廣泛的套用，比如在需要不斷送取料的衝壓設備上，如果安裝接觸式安全防護門，則需要操作人員頻繁地開關防護門，這樣不但增加了操作人員的工作量，而且降低了生產效率。在這種情況下，採用光柵和光幕就是最佳的選擇。在操作人員送取料時，只要有身體的任何一部分遮斷光線，就會導致機器進入安全狀態而不會給操作人員帶來傷害。
安全光幕光束的密度多少決定了體積多大的身體部分能通過光幕才被檢測。按照人體工程學的數據，成年人的手指直徑應不少於14mm,手掌厚度不少於30mm,手腕直徑不少於40mm，舉例：如果使用的光幕的光軸間距是40mm,光軸直徑是20mm，它的解析度是40+20=60mm,那么手值，手掌，手腕及手臂都有可能通過光幕而不會被發現。因此，如果想獲得更高的安全性，便需使用較高解析度的光幕.
使用光柵和光幕時，對安裝有一定的要求，不允許出現人員能夠繞過光柵和光幕而進入到危險區域的情況，也不允許在光柵和光幕附近有反射光線的表面，使接收器能夠接收到反射過來的光線而無法輸出安全開關信號。另外，對光柵和光幕的使用環境也有一定的要求，如果環境中粉塵太大，會影響到光線的發射，從而影響光柵和光幕的使用。
原理特點
安偉光電的AWN系列安全光幕感測器系統是一種新開發的集以前各廠家光幕技術與售價之所長的高品質自動控制產品，運用紅外線掃描探測技術。發射裝置和接收裝置安裝於兩側，內部由單片機和微處理器進行數字程式控制，使紅外線收發單元在高速掃描狀態下，形成紅外線光幕警戒屏障，當人和物體進入光幕屏障區內，控制系統迅速轉換輸出電平信號，使負載動作，當人和物體離開光幕警戒區域，則負載正常自動關閉，從而達到安全保護的目的。AWN系列安全光幕實際套用時不需要控制器，僅需發射器和接收器，使用時通過航空插頭插座或者電纜線連線，輸出可直接外接繼電器或者各類計算機數字接口。
安全光幕的工作原理介紹
如圖所示是一個用安全光幕檢測物體（比如手）進入的測試原理結構示意圖。圖中，光幕的一邊等間距安裝有多個紅外發射管，另一邊相應的有相同數量同樣排列的紅外接收管，每一個紅外發射管都對應有一個相應的紅外接收管，且安裝在同一條直線上。當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時，紅外發射管發出的調製信號（光信號）能順利到達紅外接收管。紅外接收管接收到調製信號後，相應的內部電路輸出低電平，而在有障礙物的情況下，紅外發射管發出的調製信號（光信號）不能順利到達紅外接收管，這時該紅外接收管接收不到調製信號，相應的內部電路輸出為高電平。當光幕中沒有物體通過時，所有紅外發射管發出的調製信號（光信號）都能順利到達另一側的相應紅外接收管，從而使內部電路全部輸出低電平。這樣，通過對內部電路狀態進行分析就可以檢測到物體存在與否的信息。
安全光幕的紅外發射和接收通路數目理論上最大可有215個，考慮到實際光幕的高度和上下通路之間的間距，一般不會超過48個。
安全光幕分直線掃描方式和交叉掃描方式，在直線掃描模式下，單片機每次向傳送端和接收端傳送相同的通路選擇信號，即第一路發第一路收、第二路發第二路收、…第十五路發第十五路收、第十六路發第十六路收。而在交叉掃描模式下，單片機每次向傳送端和接收端傳送不同的通路選擇信號。即第一路發第二路收、第二路發第一路收、……第十五路發第十六路收、第十六路發第十五路收。相比之下，交叉掃描模式對物體的高度測量更為精確，且在檢測區域中心1/3處的檢測精度最高。最小檢測高度可縮至直線掃描模式下的2/3。但是考慮到實際需要，現在普遍使用的都是直線掃描方式的安全光幕。
具備特點
▲ 符合國際電工學會IEC61496-1/2 標準▲ 採用技術成熟的同步紅外線掃描，優異的光學性能和2.5°的發散角，容易對準和維護
▲ 外形小巧，採用鋁鑄合金外殼，非常堅固，輕巧
▲ 20/40mm的多種規格解析度
▲ 保護高度範圍寬4-128cm
▲ 電氣連線.4針M12接頭
▲ 緊湊的尺寸，TB系列產品的橫截面積僅為25×25mm
可定製解析度和保護幅寬，以及其它各類接口和擴展功能
操作方法
·檢查AWN系列安全光幕是否牢固的固定在需裝備的設備上，TB系列光幕感測器的發射器和接收器是否在一平面內，且以發射器和接收器為邊界的保護區域應為該平面內的一個矩形·檢查AWN系列安全光幕的發射器和接收器，是否和各自的電纜準確的裝配到位，以及電纜的接線端是否與電源和控制單元準確、牢固的連線
·給AWN系列安全光幕感測器接通電源，此時光幕感測器開始自檢、同步及自校準，約1秒鐘後，發射器黃色指示燈穩定，接收器指示燈全部熄滅，表示光幕感測器進入正常工作狀態
工作狀態
AWN系列安全光幕感測器在工作狀態下1 .當保護區域內無侵入物體時，感測器的接收器處於受光狀態，此時接收器的通訊指示燈（紅燈）應熄滅，發射指示燈（黃燈）點亮，這時按下被保護設備的工作開關，設備可正常運轉
2.當有物體（不小於最小可檢測體或者解析度）侵入保護區域時，接收器的紅色指示燈將被點亮（可能是接收器處於遮光狀態，也可能是光通訊被遮斷），此時被保護設備受控，處於強制停頓狀態。
3.當侵入物體撤出保護區域後，光幕感測器將返回1.狀態，設備將繼續工作
·在安全光幕感測器開機進入工作狀態後，使用直徑為最小檢測體尺寸的測試棒（或同等直徑的不透明物體，垂直侵入保護區域，分別按順時針和逆時針方向在保護區域內做平移運動，此時光幕感測器應一直有紅色指示燈被點亮，受控設備無法工作
安全檢查
·當安全光幕感測器開機進入工作狀態後，每次實際使用之前，為了人身和設備的安全，必須進行安全檢測，嚴格按照步驟操作，並做好記錄，登記在冊：檢測方法按安裝調試最後兩個步驟進行產品介紹
Preventa XU
性能描述
四級安全光幕
緊湊型
> XUSLT 多光束系統用於手指和手掌保護
- 尺寸35 X 50mm
- 檢測距離，7.5m 手指保護，9m或20m手掌保護
- 保護高度260~1360mm手指保護，350~2095mm手掌保護
> XUSLP單光束或多光束系統用於身體保護
- 尺寸52 X 55mm
- 檢測距離，0.8~70m 手指保護
- 保護高度300，400，500 和600mm
纖細型
> XUSLM多光束系統用於手指和手掌保護
- 尺寸28 X 30mm
- 檢測距離，4.5m 手指保護，7m或14m手掌保護
- 保護高度150~1800mm手指和手掌保護
> 二級安全光幕
> XUSLN多光束系統用於手掌保護
- 尺寸31 X 33mm
- 檢測距離，0.3~15m 手指保護
- 保護高度150~1500mm
> XU2S+XPSCM單光束系統用於身體保護
- 1到4隻18mm檢測器
- 檢測距離8m
- 保護高度到1200mm
保養
安全光柵的使用壽命不僅僅是由安全光柵本身的質量決定的，同時，還是由對於安全光幕的保養程度決定的。保養得好，經常注意光電保護裝置的保養的話，安全光柵的使用壽命就長些，保養得不好，安全光幕的使用壽命相對於來說，肯定就短些，下面，就說說一般光電護手是怎么保養的。[2]
1.首先，要經常進行安全光柵的檢查工作，做到定日檢查，每天檢查安全光幕的指示燈是否正常，開啟機械做一次試運行，看安全光幕的每一束髮光單元是否有問題;
2.定期用乾淨的抹布定期擦拭乾淨，安全光柵的工作原理就是通過紅外線的發射和接受實現的，這在粉塵比較大的廠房，經常擦拭安全光幕尤為重要;
3.多油多水的環境，要儘量讓光電護手避免接觸油質和水，一些帶有腐蝕性的液體更加不能碰到安全光幕上;
4.做到定期檢測。
優勢
安全光幕具有完備的產品系列;其 LED指示功能輔助光幕發射器和接收器的對齊，簡化了安裝;配套的PAD輔助設計軟體，簡化了系統設定
安全光幕保護人員免受傷害，在機器運行時大大方便了裝卸物料，也簡化了機器的調整和維護
安全等級分類：
SafetyLightCurtains(Type2)
Type2safetylightcurtainsarealow-costsolutionforguardinglower-riskapplications,wheretheresultofanaccidentisonlyaslightinjury.
SafetyLightCurtains(Type4)
Safetylightcurtainsprotectpersonnelfrominjuryandmachinesfromdamagebyguardingpointsofoperation,access,areasandperimeters.Type4lightcurtainsmeetCErequirements.
套用範圍
所有要求設定人身保護區的危險機械
Advantages
Safety light curtains with a complete product line; its auxiliary LED indicator light curtain transmitter and receiver alignment, simplifies installation; supporting the PAD-aided design software simplifies system setup
Safety light curtains protect people from harm, when the machine is running greatly facilitate the loading and unloading of materials, but also simplifies the adjustment and maintenance of the machine
