基本信息
國別 法國
名稱 APX M586坦克火控系統 APX M586 Tank Fire Control System
研製單位 地面武器工業集團 Groupement Industriel des Armements Terrestres (GIAT),FR
生產單位 地面武器工業集團 Groupement Industriel des Armements Terrestres (GIAT),FR
現狀 樣機
裝備情況 未裝備
概述

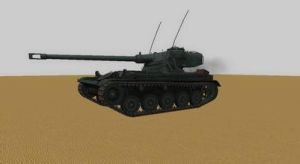

改裝AMX-13、M48、T-55和59式坦克。該火控系統由APX M581火控系統演變而來。不同之處是增加了遠焦組件，取消了M421型光學補償器，並將瞄準控制方式改為擾動式。
系統組成
該火控系統主要由裝有炮塔內的車長控制台、彈道計算機、速率陀螺、傾斜感測器和接線盒以及裝在炮塔外的遠焦組件兩部分構成。彈道計算機、速率陀螺和傾斜感測器組合在一起。
自動輸入彈道計算機的參量有目標距離、目標角速度和車體傾斜。人工輸入彈道計算機的修正量有彈種、橫風(5檔)和海拔高度(0～500m、500～1000m和1000～1500m3檔)。
該火控系統採用TCV 107雷射測距儀，它採用組件式結構，由兩部分組成：
(1)1個氣密密封的主機，包括雷射發射機/接收機和電源，另外還附有1個可拆裝的光學校靶鏡，用於將雷射軸線與火炮軸線校準。
(2)1個用於操作雷射測距儀和顯示測距結果的控制盒。
當種雷射測距儀裝在車外使用時，用裝甲罩防護，護罩上帶有1個保護光學系統的自動快門，它只在雷射發射的瞬間打開，然後迅速關閉。
遠焦組件安裝在望遠式晝用瞄準鏡之前的火炮防盾上，並且有裝甲防護，放大倍率為1×，視場等於或大於70°。遠焦組件與光學組合板(組合可見光與紅外圖像)、偏差顯示校準器和雷射測距儀組合在一起。把它安裝在炮塔外面是為了達到改培訓成本低、坦克改動量最小、安裝所需的時間最短的改裝要求。
與APX M581和樣，APX M586也配有簡單的測試程式，其功能與前者相同。
原理與特點
該火控系統採用擾動式瞄準控制原理，射擊程式如下：
1.捕捉目標
車長捕捉目標，按正常方式將目標轉交給炮長。
2.測距和測速
炮長跟蹤目標並按下測距按鈕測距，速率陀螺測量目標角速度。
3.瞄準
測距結束後，瞄準分劃已按計算機解算出的提前量由伺服機構帶動偏移。於是炮長需要重新對準目標，使火炮調轉到目標未來位置上。在此期間，車長從控制台上檢查距離是否正確，然後下達射擊命令。
4.射擊
一旦炮長得到射擊命令，他就按下射擊按鈕。炮彈射出後，射擊提前量仍然顯示。因此，如有必要，炮長可以立即進行第二發彈的射擊。
性能數據
瞄準控制方式擾動式
反應時間5～12s
總精度 ±0.2mrad
用彈種數4種
方位提前量修正範圍 ±30mrad
高低提前量修正範圍 0～60mrad
目標角速度
方位 0～25mrad/s
高低 0～5mrad/s
傾斜測量範圍±200mrad
橫風裝定範圍±10m/s
海拔高度0～1500m
TCV107型雷射測距儀
工作物質Nd:YAG
測距範圍150～9900m
測距精度±5m
重複頻率1次/2s，12次/min
