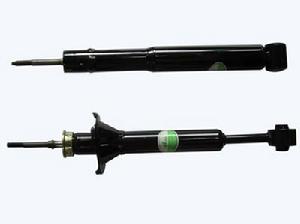

汽車減振器

汽車減振器

“減振器”一詞是汽車底盤行業內通用術語,汽車減振器實際上是一個振動阻尼器。減振器在汽車中不僅用在懸掛上,在其它的位置也有套用。例如用於駕駛室、車座、方向盤等,也可作為緩衝器用在車輛保險槓上。

工作原理

懸架系統中由於彈性元件受衝擊產生振動,為改善汽車行駛平順性,懸架中與彈性元件並聯安裝減振器,為衰減振動,汽車懸架系統中採用減振器多是液力減振器,其工作原理是當車架(或車身)和車橋間受振動出現相對運動時,減振器內的活塞上下移動,減振器腔內的油液便反覆地從一個腔經過不同的孔隙流入另一個腔內。此時孔壁與油液間的摩擦和油液分子間的內摩擦對振動形成阻尼力,使汽車振動能量轉化為油液熱能,再由減振器吸收散發到大氣中。在油液通道截面和等因素不變時,阻尼力隨車架與車橋(或車輪)之間的相對運動速度增減,並與油液粘度有關。
減振器與彈性元件承擔著緩衝擊和減振的任務,阻尼力過大,將使懸架彈性變壞,甚至使減振器連線件損壞。因面要調節彈性元件和減振器這一矛盾。
(1) 在壓縮行程(車橋和車架相互靠近),減振器阻尼力較小,以便充分發揮彈性元件的彈性作用,緩和衝擊。這時,彈性元件起主要作用。
(2) 在懸架伸張行程中(車橋和車架相互遠離),減振器阻尼力應大,迅速減振。
(3) 當車橋(或車輪)與車橋間的相對速度過大時,要求減振器能自動加大液流量,使阻尼力始終保持在一定限度之內,以避免承受過大的衝擊載荷。
在汽車懸架系統中廣泛採用的是筒式減振器,且在壓縮和伸張行程中均能起減振作用叫雙向作用式減振器,還有採用新式減振器,它包括充氣式減振器和阻力可調式減振器。
雙向作用筒式減振器工作原理說明。在壓縮行程時,指汽車車輪移近車身,減振器受壓縮,此時減振器內活塞3向下移動。活塞下腔室的容積減少,油壓升高,油液流經流通閥8流到活塞上面的腔室(上腔)。上腔被活塞桿1占去了一部分空間,因而上腔增加的容積小於下腔減小的容積,一部分油液於是就推開壓縮閥6,流回貯油缸5。這些閥對油的節約形成懸架受壓縮運動的阻尼力。減振器在伸張行程時,車輪相當於遠離車身,減振器受拉伸。這時減振器的活塞向上移動。活塞上腔油壓升高,流通閥8關閉,上腔內的油液推開伸張閥4流入下腔。由於活塞桿的存在,自上腔流來的油液不足以充滿下腔增加的容積,主使下腔產生一真空度,這時儲油缸中的油液推開補償閥7流進下腔進行補充。由於這些閥的節流作用對懸架在伸張運動時起到阻尼作用。
由於伸張閥彈簧的剛度和預緊力設計的大於壓縮閥,在同樣壓力作用下,伸張閥及相應的常通縫隙的通道載面積總和小於壓縮閥及相應常通縫隙通道截面積總和。這使得減振器的伸張行程產生的阻尼力大於壓縮行程的阻尼力,達到迅速減振的要求。
為加速車架與車身振動的衰減,以改善汽車的行駛平順性(舒適性),在大多數汽車的懸架系統內部裝有減震器。

產品分類

減震器從產生阻尼的材料這個角度劃分主要有液壓和充氣兩種,還有一種可變阻尼的減震器。

液壓減震器

汽車懸架系統中廣泛採用液力減震器。其原理是,當車架與車橋做往復相對運動兒活塞在減震器的缸筒內往復移動時,減震器殼體內的油液便反覆地從內腔通過一些窄小的孔隙流入另一內腔。此時,液體與內壁的摩擦及液體分子的內摩擦便形成對振動的阻尼力。

充氣式減震器

充氣式減震器是60年代以來發展起來的一種新型減震器。其結構特點是在缸筒的下部裝有一個浮動活塞,在浮動活塞與缸筒一端形成的一個密閉氣室種充有高壓氮氣。在浮動活塞上裝有大斷面的O型密封圈,它把油和氣完全分開。工作活塞上裝有隨其運動速度大小而改變通道截面積的壓縮閥和伸張閥。
當車輪上下跳動時,減震器的工作活塞在油液種做往復運動,使工作活塞的上腔和下腔之間產生油壓差,壓力油便推開壓縮閥和伸張閥而來回流動。由於閥對壓力油產生較大的阻尼力,使振動衰減。

阻力可調式減震器

裝有阻力可調式減震器的汽車的懸架一般用剛度可變的空氣彈簧作為彈性元件。其原理是,空氣彈簧若氣壓升高,則減震器氣室內的壓力也升高,由於壓力的改變而使油液的節流孔徑發生改變,從而達到改變阻尼剛度的目
減振器是汽車使用過程中的易損配件,減振器工作好壞,將直接影響汽車行駛的平穩性和其它機件的壽命,因此我們應使減振器經常處於良好的工作狀態。可用下列方法檢驗減振器的工作是否良好。
1.使汽車在道路條件較差的路面上行駛10km後停車,用手摸減振器外殼,如果不夠熱,說明減振器內部無阻力,減振器不工作。此時,可加入適當的潤滑油,再進行試驗,若外殼發熱,則為減振器內部缺油,應加足油;否則,說明減振器失效。
2.用力按下保險槓,然後鬆開,如果汽車有2~3次跳躍,則說明減振器工作良好。
3.當汽車緩慢行駛而緊急制動時,若汽車振動比較劇烈,說明減振器有問題。
4.拆下減振器將其直立,並把下端連線環夾於台鉗上,用力拉壓減振桿數次,此時應有穩定的阻力 ,往上拉(復原)的阻力應大於向下壓時的阻力,如阻力不穩定或無阻力,可能是減振器內部缺油或閥門零件損壞,應進行修復或更換零件。

安裝方法

筒式減震器安裝

1.安裝過程中不得用金屬重物敲擊減震器缸筒表面,用力扳動減震器外部焊接的防塵罩。
2.使用錐度橡膠墊隔振的減震器,套用墊板將吊環兩端內孔裝配的錐度橡膠墊斷面壓住。
3.安裝過程中不得損壞減震器配裝的橡膠件表面(如緩衝套組合等)
4.減震器安裝後應按整車規定力矩要求將連線部位螺紋擰緊,確保連線部位緊固可靠,無鬆動,並應在緊固部位塗防鏽漆。

前後減震器(芯)安裝

1.前、後減震器(芯)是指裝車時需另外配裝螺鏇彈簧、彈簧座、防壓墊、軸承等外結構件產品
2.減震器在更換安裝前應檢查如下附屬外結構件質量情況:軸承運動靈活,防壓墊內表面無開裂及破損現象,螺鏇彈簧不存在疲勞、衰減現象,減震橡膠應無永久變形、老化、破損現象。
3.裝配過程中不得用任何硬物敲打、夾持、摩擦連桿表面,以避免漏油。
4.總成螺紋鎖緊力矩要求如下:
M10螺紋副:擰緊力矩28±3Nm;
M12螺紋副:擰緊力矩49±5Nm;
M14螺紋副:擰緊力矩80±8Nm;
5.總成裝配完成後要進行全面檢查。

常見問題

1 漏油:分為油封部位、封口部位、各焊接部位及儲油筒其它部位漏油,常見的是油封部位漏油。
2 減震器發響:沒有安裝到位;非正常使用減震器;誤判(實際上是懸架發響)

檢測方法

1.使汽車在道路條件較差的路面上行駛10km後停車,用手摸減振器外殼,如果不夠熱,說明減振器內部無阻力,減振器不工作。此時,可加入適當的潤滑油,再進行試驗,若外殼發熱,則為減振器內部缺油,應加足油;否則,說明減振器失效。
2.用力按下保險槓,然後鬆開,如果汽車有2~3次跳躍,則說明減振器工作良好。
3.當汽車緩慢行駛而緊急制動時,若汽車振動比較劇烈,說明減振器有問題。
4.拆下減振器將其直立,並把下端連線環夾於台鉗上,用力拉壓減振桿數次,此時應有穩定的阻力,往上拉(復原)的阻力應大於向下壓時的阻力,如阻力不穩定或無阻力,可能是減振器內部缺油或閥門零件損壞,應進行修復或更換零件。

產品作用

1 對因路面不平或駕駛條件差而引起向車身傳遞的振動進行阻尼,保持車輛的平順性,乘座舒適。
2 快速消除由路面引起的軸和車輪的振動,保證車輪隨時抓地,從而保證車輛的轉向和剎車功能,提高車輛行駛的安全性。

維修保養

檢測

為了使車架與車身的振動迅速衰減,改善汽車行駛的平順性和舒適性
,汽車懸架系統上一般都裝有減震器,目前汽車上廣泛採用的是雙向作用筒式減震器。
減震器是汽車使用過程中的易損配件,減震器工作好壞,將直接影響汽車行駛的平穩性和其它機件的壽命,因此我們應使減震器經常處於良好的工作狀態。可用下列方法檢驗減震器的工作是否良好。
減震器檢測包括減震器性能測試、減震器耐久測試、減震器雙激振測試
對各類型減震器進行示功試驗、摩擦力試驗、溫度特性試驗等
一,使汽車在道路條件較差的路面上行駛10km後停車,用手摸減震器外殼,如果不夠熱,說明減震器內部無阻力,減震器不工作。此時,可加入適當的潤滑油,再進行試驗,若外殼發熱,則為減震器內部缺油,應加足油;否則,說明減震器失效。
二,用力按下保險槓,然後鬆開,如果汽車有2~3次跳躍,則說明減震器工作良好。
三,當汽車緩慢行駛而緊急制動時,若汽車振動比較劇烈,說明減震器有問題。
四,拆下減震器將其直立,並把下端連線環夾於台鉗上,用力拉壓減振桿數次,此時應有穩定的阻力,往上拉(復原)的阻力應大於向下壓時的阻力,如阻力不穩定或無阻力,可能是減震器內部缺油或閥門零件損壞,應進行修復或更換零件。

修理

在確定減震器有問題或失效後,應先查看減震器是否漏油或有陳舊性漏油的痕跡。
油封墊圈、密封墊圈破裂損壞,貯油缸蓋螺母鬆動。可能是油封、密封墊圈損壞失效,應更換新的密封件。如果仍然不能消除漏油,應拉出減震器,若感到有發卡或輕重不一時,再進一步檢查活塞與缸筒間的間隙是否過大,減震器活塞連桿有無彎曲,活塞連桿表面和缸筒是否有劃傷或拉痕。
如果減震器沒有漏油的現象,則應檢查減震器連線銷、連線桿、連線孔、橡膠襯套等是否有損壞、脫焊、破裂或脫落之處。若上述檢查正常,則應進一步分解減震器,檢查活塞與缸筒間的配合間隙是否過大,缸筒有無拉傷,閥門密封是否良好,閥瓣與閥座貼合是否嚴密,以及減震器的伸張彈簧是否過軟或折斷,根據情況採取修磨或換件的辦法修理。
另外,減震器在實際使用中會出現發出響聲的故障,這主要是由於減震器與鋼板彈簧、車架或軸相碰撞,膠墊損壞或脫落以及減震器防塵筒變形,油液不足等原因引起的,應查明原因,予以修理。
減震器在進行檢查修復後應在專門試驗台上進行工作性能試驗,當阻力頻率在100±1mm時,其伸張行程和壓縮行程的阻力應符合規定。如解放CAl091伸張行程最大阻力為2156~2646N,壓縮行程最大阻力為392~588N;東風車伸張行程最大阻力為2450~3038N,壓縮行程最大阻力為490~686N。
如果沒有試驗條件,我們還可以採用一種經驗做法,即用一鐵棒穿入減震器下端吊環內,用雙腳踩住其兩端,雙手握住上吊環往復拉2~4次,當向上拉時阻力很大,向下壓時不感到費力,而且拉伸的阻力與修理前相比有所恢復,無空程感,則表明減震器基本正常。

漏油故障

汽車減震器如果發生漏油現象,對於減震器而言,無疑是一件很危險的事情。那么,一旦發現漏油,就要做出及時的補救措施。重點的檢查項目就在油封墊圈、密封墊圈破裂損壞,貯油缸蓋,檢查這些零部件是否出現螺母鬆動。
若發現漏油,首先擰緊油缸蓋螺母,若減振器仍漏油,則可能是油封、密封墊圈損壞失效,應更換新的密封件。如果仍然不能消除漏油,應拉出減振桿,若感到有發卡或輕重不一時,再進一步檢查活塞與缸筒間的間隙是否過大,減振器活塞連桿有無彎曲,活塞連桿表面和缸筒是否有劃傷或拉痕。
如果減振器沒有漏油的現象,則應檢查減振器連線銷、連線桿、連線孔、橡膠襯套等是否有損壞、脫焊、破裂或脫落之處。若上述檢查正常,則應進一步分解減振器,檢查活塞與缸筒間的配合間隙是否過大,缸筒有無拉傷,閥門密封是否良好,閥瓣與閥座貼合是否嚴密,以及減振器的伸張彈簧是否過軟或折斷,根據情況採取修磨或換件的辦法修理。
另外,減振器在實際使用中會出現發出響聲的故障,這主要是由於減振器與鋼板彈簧、車架或軸相碰撞,膠墊損壞或脫落以及減振器防塵筒變形,油液不足等原因引起的,應查明原因,予以修理。
減振器在進行檢查修復後應在專門試驗台上進行工作性能試驗,當阻力頻率在100±1mm時,其伸張行程和壓縮行程的阻力應符合規定。程最大阻力為392~588N;東風車伸張行程最大阻力為2450~3038N,壓縮行程最大阻力為490~686N。如果沒有試驗條件,我們還可以採用一種經驗做法,即用一鐵棒穿入減振器下端吊環內,用雙腳踩住其兩端,雙手握住上吊環往復拉2~4次,當向上拉時阻力很大,向下壓時不感到費力,而且拉伸的阻力與修理前相比有所恢復,無空程感,則表明減振器基本正常。

保養方法

為了使車架與車身的振動迅速衰減,改善汽車行駛的平順性和舒適性,汽車懸架系統上一般都裝有減震器,目前汽車上廣泛採用的是雙向作用筒式減震器。
減震器是汽車使用過程中的易損配件,減震器工作好壞,將直接影響汽車行駛的平穩性和其它機件的壽命,因此我們應使減震器經常處於良好的工作狀態。可用下列方法檢驗減震器的工作是否良好。
1.使汽車在道路條件較差的路面上行駛10km後停車,用手摸減震器外殼,如果不夠熱,說明減震器內部無阻力,減震器不工作。此時,可加入適當的潤滑油,再進行試驗,若外殼發熱,則為減震器內部缺油,應加足油否則,說明減震器失效。
2.用力按下保險槓,然後鬆開,如果汽車有2~3次跳躍,則說明減震器工作良好。
3.當汽車緩慢行駛而緊急制動時,若汽車振動比較劇烈,說明減震器有問題。
4.拆下減震器將其直立,並把下端連線環夾於台鉗上,用力拉壓減振桿數次,此時應有穩定的阻力,往上拉的阻力應大於向下壓時的阻力,如阻力不穩定或無阻力,可能是減震器內部缺油或閥門零件損壞,應進行修復或更換零件。
在確定減震器有問題或失效後,應先查看減震器是否漏油或有陳舊性漏油的痕跡。
油封墊圈、密封墊圈破裂損壞,貯油缸蓋螺母鬆動。可能是油封、密封墊圈損壞失效,應更換新的密封件。如果仍然不能消除漏油,應拉出減震器,若感到有發卡或輕重不一時,再進一步檢查活塞與缸筒間的間隙是否過大,減震器活塞連桿有無彎曲,活塞連桿表面和缸筒是否有劃傷或拉痕。
如果減震器沒有漏油的現象,則應檢襯套等是否有損壞、脫焊、破裂或脫落之處。若上述檢查正常,則應進一步分解減震器,檢查活塞與缸筒間的配合間隙是否過大,缸筒有無拉傷,閥門密封是否良好,閥瓣與閥座貼合是否嚴密,以及減震器的伸張彈簧是否過軟或折斷,根據查減震器連線銷、連線桿、連線孔、橡膠、情況採取修磨或換件的辦法修理。
另外,減震器在實際使用中會出現發出響聲的故障,這主要是由於減震器與鋼板彈簧、車架或軸相碰撞,膠墊損壞或脫落以及減震器防塵筒變形,油液不足等原因引起的,應查明原因,予以修理。
減震器在進行檢查修復後應在專門試驗台上進行工作性能試驗,當阻力頻率在100±1mm時,其伸張行程和壓縮行程的阻力應符合規定,表明減震器基本正常。
