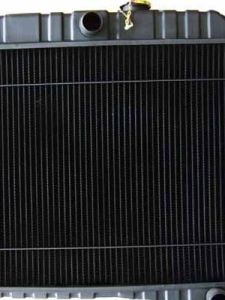

汽車散熱器

汽車散熱器

散熱器屬於汽車冷卻系統,發動機水冷系統中的散熱器由進水室、出水室、主片及散熱器芯等三部分構成。

基本信息

【散熱器介紹】

散熱器屬於汽車冷卻系統,發動機水冷系統中的散熱器由進水室、出水室、主片及散熱器芯等三部分構成。冷卻液在散熱器芯內流動,空氣在散熱器芯外通過。熱的冷卻液由於向空氣散熱而變冷,冷空氣則因為吸收冷卻液散出的熱量而升溫,所以散熱器是一個熱交換器。

【散熱器分類】

按照散熱器中冷卻液流動的方向可將散熱器分為縱流式和橫流式兩種。
散熱器芯部的結構形式主要有管片式(散熱片橫向套裝在冷卻管上)和管帶式(波紋狀散熱片與冷卻管側壁疊合)兩大類。

【散熱器材質】

汽車散熱器主要有兩種:鋁質和銅製,前者用於一般乘用車,後者用於大型商用車
汽車散熱器材料與製造技術發展很快。鋁散熱器以其在材料輕量化上的明顯優勢,在轎車與輕型車領域逐步取代銅散熱器的同時,銅散熱器製造技術和工藝有了長足的發展,銅硬釺焊散熱器在客車、工程機械、重型卡車等發動機散熱器方面優勢明顯。國外轎車配套的散熱器多為鋁散熱器,主要是從保護環境的角度來考慮 (尤其是歐美國家)。在歐洲新型的轎車中,鋁散熱器占有的比例平均為64%。從我國汽車散熱器生產的發展前景看,硬釺焊生產的鋁散熱器逐漸增多。硬釺焊銅散熱器也在公共汽車、載貨汽車和其他工程設備上得到套用。

【散熱器結構】

汽車散熱器是汽車水冷發動機冷卻系統中不可缺少的重要部件,目前,正朝著輕型、高效、經濟的方向發展。汽車散熱器結構也不斷適應新發展。
最常見的汽車散熱器的結構形式可分為直流型和橫流型兩類。
散熱器芯部的結構形式主要有管片式和管帶式兩大類。管片式散熱器芯部是由許多細的冷卻管和散熱片構成,冷卻管大多採用扁圓形截面,以減小空氣阻力,增加傳熱面積。
散熱器芯部應具有足夠的通流面積,讓冷卻液通過,同時也應具備足夠的空氣通流面積,讓足量的空氣通過以帶走冷卻液傳給散熱器的熱量。
同時還必須具有足夠的散熱面積,來完成冷卻液、空氣和散熱片之間的熱量交換。
管帶式散熱器是由波紋狀散熱帶和冷卻管相間排列經焊接而成。
與管片式散熱器相比,管帶式散熱器在同樣的條件下,散熱面積可以增加12%左右,另外散熱帶上開有擾動氣流的類似百葉窗的孔,以破壞流動空氣在散熱帶表面上的附著層,提高散熱能力。

【散熱器原理】

為了避免發動機過熱,燃燒室周圍的零部件(缸套、缸蓋、氣門等)必須進行適當的冷卻。為了保證冷卻效果,汽車冷卻系統一般由散熱器、節溫器、水泵、缸體水道、缸蓋水道、風扇等組成。散熱器負責循環水的冷卻,它的水管和散熱片多用鋁材製成,鋁製水管做成扁平形狀,散熱片帶波紋狀,注重散熱性能,安裝方向垂直於空氣流動的方向,儘量做到風阻要小,冷卻效率要高。
冷卻液在散熱器芯內流動,空氣在散熱器芯外通過。熱的冷卻液由於向空氣散熱而變冷,冷空氣則因為吸收冷卻液散出的熱量而升溫,所以散熱器是一個熱交換器。

使用與保養

1、散熱器不應與任何酸、鹼或其它腐蝕性性質接觸。
2、建議使用軟硬水需軟化處理後使用,避免造成散熱器內部堵塞及水垢的產生。
3、在使用防凍液,為了避免散熱器的腐蝕,請務必使用正規廠家生產且符合國家標準的長效防鏽防凍液。
4、在安裝散熱器過程中,請不要損壞散熱帶(片)和碰傷散熱器,以保證散熱能力和密封。
5、散熱器內完全放水再注水時,要先將發動機缸體的放水開關扭開,有水流出時,再關上,從而避免產生水泡。
6、在日常使用中應隨時檢查水位,要停機降溫後加水。加水時,將水箱蓋慢慢打開,作業人員身體應儘量遠離加水口,以防高壓蒸汽油加水口噴出造成燙傷。
7、在冬季為防止結冰造成芯子破裂現象,如長期停車或間接停車時,應將水箱蓋和放水開關,將水全部放出。
8、備用的散熱器有效環境應保持通風、乾燥。

清洗

9、視實際情況用戶應在1~3個月間對散熱器進行完全清洗一次芯體。清洗時,用清水沿反進風向側沖洗。
10、水位計應每3個月清洗一次或視實際情況,各部件拆下用溫水加無腐蝕性洗滌劑清洗。

使用注意點

根據每個地區的特定環境溫度來決定LLC(長效冷卻液)的最佳濃度。另外,LLC必須定期更換。

汽車散熱器罩

散熱器罩有一壓力閥,其給冷卻液加壓。壓力下的冷卻液溫度升至100℃以上,這使得冷卻液溫度和空氣溫度的差別更大。這樣可以改善冷卻效果。當散熱器壓力增加時,壓力閥打開,並將冷卻液送回儲液罐口,當散熱器解壓時,真空閥打開,使儲液罐放出冷卻液。增加壓力期間,壓力上升(高溫)減壓期間,壓力下降(冷卻)

分類和維護

分類

汽車散熱器一般分為水冷和風冷。風冷式發動機的散熱是依靠空氣的流通來帶走熱量從而達到散熱的效果。風冷式發動機的缸體外部被設計製造成密集的片狀結構,從而增加散熱面積,以滿足發動機的散熱需求。風冷發動機相比使用最多的水冷發動機來說具有重量輕,維護方便等優點。
水冷散熱是水箱散熱器負責將帶有發動機高溫的冷卻液進行冷卻;水泵的任務是讓冷卻液在整個散熱系統中循環;風扇的運轉利用環境溫度直接吹向散熱器,使得散熱器內的高溫冷卻液得到冷卻;節溫器控制冷卻液循環的狀態儲液罐用來儲存冷卻液。
當車輛行駛時,灰塵、樹葉、雜物很容易殘積在散熱器表面,阻塞散熱葉片導致散熱器性能下降。這種情況下,我們可以使用毛刷進行清理,也可以用高壓氣泵吹走散熱器上的雜物即可。

養護維修

汽車散熱器作為汽車內部的傳熱導熱部件,對於汽車來說起著重要作用,汽車散熱器的材質主要為鋁製或銅質,散熱器芯是其主要部件,內裝有冷卻液,通俗來說,汽車散熱器是一個熱交換器。而對於散熱器的養護和維修,大多車主只是一知半解,下面我來介紹下日常汽車散熱器的養護和維修

汽車散熱器

散熱器和水箱共同作為汽車的散熱裝置,就其材質來說,是金屬不耐腐蝕,所以應避免其和酸鹼等有腐蝕性的溶液接觸,以免遭到損傷。對於汽車散熱器來說,堵塞是很常見的故障,減免堵塞的發生,裡面應注入軟水,硬水需軟化後再進行注入,以免產生水垢造成汽車散熱器的堵塞。冬季天氣寒冷,散熱器容易結冰膨脹凍壞,所以應加入防凍液,避免水的結冰。在日常使用中應隨時檢查水位,要停機降溫後加水。對汽車散熱器進行加水時,應將水箱蓋慢慢打開,車主等作業人員身體應儘量遠離加水口,以免高壓的高溫油氣噴出出水口造成人員燙傷。
