汽蝕

汽蝕

當葉輪入口處壓強下降至被送液體在工作溫度下的飽和蒸汽壓時,液體將會發生部分汽化,生成的氣泡將隨液體從低壓區進入高壓區,在高壓區氣泡會急劇收縮,凝結,其周圍的液體以極高的速度沖向原氣泡所占空間,產生高強度的衝擊波,衝擊葉輪和泵殼,發生噪音引起震動。汽蝕是當流道(可以是泵、水輪機、河流、閥門、螺鏇槳甚至人和動物的血管等)中的液體(可以是水、油等)局部壓力下降至臨界壓力(一般接近汽化壓力)時,液體中氣核成長為汽泡,汽泡的聚積、流動、分裂、潰滅過程的總稱。

基本信息

內容

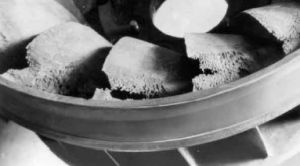

汽蝕由於長期受到衝擊力反覆作用以及液體中微量溶解氧的化學腐蝕作用,葉輪局部表面出現斑痕和裂紋甚至成海綿狀損壞,這種現象叫汽蝕

汽蝕現象

汽蝕汽蝕

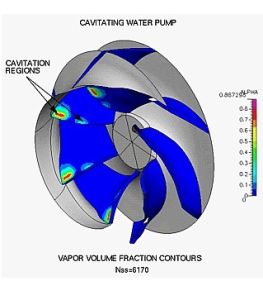

泵在吸入真空度大於允許吸入真空度時,發生汽蝕現象。主要發生在葉輪外緣葉片及蓋板,渦殼或導輪處,不會發生在葉片進口處。例如流量大於設計流量時發生在葉片進口靠近前蓋板的葉片正面處(K1)。當葉輪入口處壓強下降至被送液體在工作溫度下的飽和蒸汽壓時,液體將會發生部分汽化,生成的氣泡將隨液體從低壓區進入高壓區,在高壓區氣泡會急劇收縮,凝結,其周圍的液體以極高的速度沖向原氣泡所占空間,產生高強度的衝擊波,衝擊葉輪和泵殼,發生噪音引起震動。由於長期受到衝擊力反覆作用以及液體中微量溶解氧的化學腐蝕作用,葉輪局部表面出現斑痕和裂紋甚至成海綿狀損壞。

國標術語

GB/T7021-1986《離心泵名稱術語》:
英文:Cavitation
汽蝕:流動著的流體由於局部壓力的降低產生汽泡的現象。泵發生汽蝕,在汽蝕部位會引起機件的侵蝕,進一步發展則將造成揚程下降,產生振動噪聲。
GB/T15469-1995《反擊式水輪機空蝕評定》
英文:Cavitation
空化(過去曾用氣蝕)。空化是當流道中局部壓力下降至臨界壓力(一般接近汽化壓力)時,水中氣核成長為汽泡,汽泡的聚積、流動、分裂、潰滅過程的總稱。
英文:Caitationpitting
空蝕(過去過去曾用-氣蝕損壞),由於空化造成的過流部件材料損壞。
GB/T19184-2003《水斗式水輪機空蝕評定》
英文:Cavitation
空化——當流道中水流局部壓力下降至臨界壓力(一般接近汽化壓力)時,水中氣核成長為汽泡,汽泡的聚積、流動、分裂、潰滅過程的總稱。過去稱作“汽蝕”。
空蝕——由於空化造成的過流部件材料損壞。過去稱作“汽蝕”、或“氣蝕損壞”。
GB/T15469.2-2007《水輪機、蓄能泵和水泵水輪機空蝕評定2蓄能泵和水泵水輪機的空蝕評定》、GB/T21717-2008《小型水輪機型式參數及性能技術規定》等同GB/T19184-2003。

汽蝕危害

①產生600~25000Hz的噪音和振動
②流量,揚程,效率降低;
③金屬疲勞破壞;
④汽泡凝結放熱引起化學腐蝕(出口壓力升高使氣泡溶解,所以泵出口液體不會帶氣泡)。
