汽泡式土暖氣熱水自然循環供熱系統

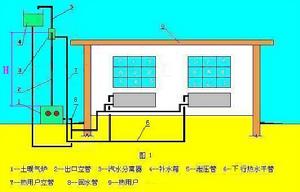

汽泡式土暖氣熱水自然循環供熱系統的特點和工作原理:汽泡式土暖氣熱水自然循環供熱系統簡單、可靠，與普通土暖氣熱水自然循環供熱系統相比，其循環壓頭大，前者近十倍於後者；可以向比土暖氣爐標高略低的用戶供熱，完全不必將土暖氣爐設在地坑之中。典型的汽泡式土暖氣熱水自然循環供熱系統如圖１所示。首先將系統充水，再將土暖氣爐點火升溫，如果土暖氣爐的中心比暖氣片的中心低，由於熱重力的作用，爐水沿土暖氣爐出口立管2上升,暖氣片中的冷水則流回土暖氣爐。如果土暖氣爐的中心比暖氣片的中心高，則不能形成這種循環。不過當土暖氣爐繼續將水升溫到近飽和溫度時，爐水沿土暖氣爐出口立管2上升，隨著位置的升高，靜壓下降，爐水便發生自汽化現象，產生少量的蒸汽，變成汽水混合物，汽水混合物在汽水分離器3中分離,水蒸汽沿泄壓管5吹入補水箱4,熱水進入熱用戶立管7。由於熱用戶立管7中熱水的重度大於出口立管2中汽水混合物的重度，從而產生壓差，就形成了系統中熱介質的循環。因此，汽泡式土暖氣熱水自然循環供熱系統的循環動力是來自熱水與汽水混合物的重度差。
圖1表示的是下行安裝的熱水乾管,這對於普通土暖氣熱水自然循環供熱系統來說,不加泵是不能循環供熱的。但是對於汽泡式土暖氣熱水自然循環供熱系統來說正是其強項，是完全可行的。

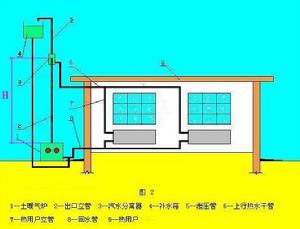

圖2表示的是上行安裝的熱水乾管,
普通土暖氣熱水自然循環供熱系統與汽泡式土暖氣熱水自然循環供熱系統,都可以使用上行安裝的熱水乾管。但是，汽泡式土暖氣熱水自然循環供熱系統，可以提供更大的自然循環壓頭。大家知道自然循環壓頭等於重度差乘高度差。汽泡式土暖氣熱水自然循環供熱系統，即提高了重度差{將冷熱水重度差提高為水和汽水混合物的重度差}，又可以方便的提高高度差。普通土暖氣熱水自然循環供熱系統要提高高度差，只有抬高暖氣片和為土暖氣爐建地下室，很困難。一般高度差只有幾十厘米。而汽泡式土暖氣熱水自然循環供熱系統的高度差是出口立管2的高度，其高度不受房子的限制，可達幾百厘米。從圖1、圖2可以看出增減土暖氣爐出口立管2，是比較方便的。
如果系統小

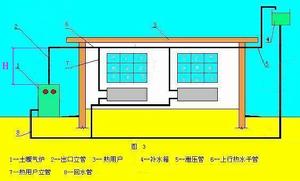

以上圖１、圖２、圖３所示系統都是將產生的水蒸汽吹入補水箱4，因此僅適用於循環水量不大的小型系統,對於大型系統，可採用回水冷凝法。

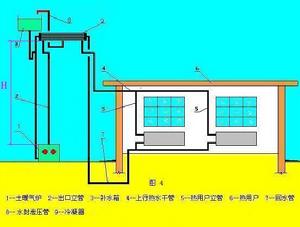

圖４所示是一個最簡明
