簡介

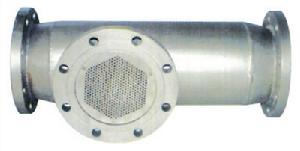

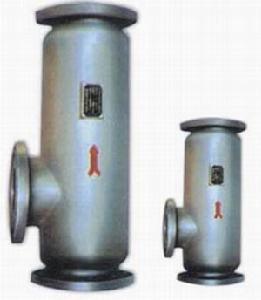

管道式汽水混合器是一種裝設於管道上直接式加熱設備,具有熱效率高、噪聲低、安裝簡單、不占空間等特點,廣泛套用於採暖、空調中加熱系統。浸沒式汽水混合器是一種節能型蒸汽加熱器,它具有加熱迅速,消音效果好,能平靜把冷(液)水加熱至沸點的優點。由於採用全新的消聲結構,噪聲降低至50dB以下,解決了傳統加熱方式費用高、噪聲大、占用機房面積、安裝工程量大等難題,並且可以與智慧型水溫自動控制器、液位自動控制報警儀聯動,為全自動運行的熱水製備系統。
用途
它是浴池給水、生產生活用熱水供應及熱水採暖系統中最理想的蒸汽加熱設備。同時廣泛用於食品釀造、醫藥、化工、石油、橡膠、造紙等行業的流體的混合與加熱。原理
管道式原理
SEMEM_QSH汽水混合加熱器由芯管(拉法爾噴管)和外殼組成,芯管壁有很多斜孔,芯管進水端相對很小部位為喉口,芯管中間部分是混合加熱區,芯管與外殼之間是蒸汽區。管道式工作過程中,冷水從喉口高速噴入加熱區,同時,蒸汽從芯管斜孔高速噴入加熱區,汽水混合換熱,生產熱水。浸沒式原理
SEMEM_HJ浸沒式汽水混合器,由外殼和芯體組成,外殼上下分布大小孔,芯體周圍分布小斜孔。外殼和芯體之間是高效混合加熱區。工作時,蒸汽從芯體小斜孔,高速噴入混合器加熱區,推動加熱區內的水高速上鏇轉,同時完成汽水混合換熱。同時,被加熱的水在上鏇轉過程中,不斷從外殼上部孔排出,下部孔補充,對水箱中的水循環加熱。選擇方法
管道式適合閉式循環加熱系統。如採暖熱水循環加熱、工藝容器加熱水包循環加熱等。適合開式循環加熱系統。如游泳池水循環加熱、衛生熱水循環加熱(加熱水箱)等。適合開式一次持續加熱系統。如電廠生水加熱、大流量集中熱水供應站等。浸沒式適合開式反覆加熱系統。如澡堂熱水箱加熱。適合閉式循環加熱系統。如衛生熱水罐循環加熱等。
選型參考
管道式汽水混合器
可用於空調採暖、衛生熱水的加熱系統,根據實際水流量的蒸汽耗量選用混合器;1、汽水混合器未通入蒸汽時,額定流量下水頭損失為5mH2O,通入蒸汽後水頭損失可按1m H2O考慮;
2、蒸汽壓力大於水壓0.05MPa以上;
3、汽水混合器用於生活熱水系統時應設定中間水箱,不能直接進入淋浴器,防止意外事故發生;
4、汽水混合器適宜安裝在水泵的吸水側。
管道式汽水混合器蒸汽噴入量表
水壓 (MPa) | 蒸汽壓力(MPa) | |||||
0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
0.1 | 660 | 910 | 1120 | 1540 | 1950 | 2350 |
0.2 | 0 | 820 | 1120 | 1540 | 1950 | 2350 |
0.3 | / | 0 | 940 | 1540 | 1950 | 2350 |
0.4 | / | / | 0 | 0 | 1950 | 2350 |
0.5 | / | / | / | / | 1890 | 2350 |
QSH | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 32 | 40 | 48 |
係數 | 0.26 | 0.26 | 1 | 1 | 1 | 3.7 | 3.7 | 3.7 | 10.8 | 10.8 | 10.8 |
浸沒式汽水混合器
技術參數項目 | HJ-25 | HJ-32 | HJ-40 | HJ-50 | HJ-65 | ||||||
蒸汽 耗量 kg/h | 熱水 產量 kg/h | 蒸汽 耗量 kg/h | 熱水 產量 kg/h | 蒸汽 耗量 kg/h | 熱水 產量 kg/h | 蒸汽 耗量 kg/h | 熱水 產量 kg/h | 蒸汽 耗量 kg/h | 熱水 產量 kg/h | ||
蒸氣 壓力 MPa | 0.1 | 136 | 1976 | 228 | 2999 | 354 | 4411 | 457 | 5833 | 541 | 6673 |
0.2 | 187 | 2651 | 301 | 3981 | 441 | 5367 | 581 | 6928 | 651 | 7981 | |
0.3 | 242 | 3321 | 362 | 4676 | 517 | 6898 | 640 | 7913 | 753 | 9234 | |
0.4 | 284 | 3671 | 413 | 5321 | 562 | 7101 | 708 | 8864 | 847 | 10281 |
設計選型
HJ浸沒式汽水混合器有額定的蒸汽耗量指標,設計時根據實際所需要的蒸汽耗量,選用一台或多台浸沒式汽水混合器。實際所需蒸汽耗量可參照以下公式:(①用於間斷加熱;②用於連續加熱。)確定如下:
安裝與使用
管道式安裝
1.可水平安裝,也可以豎直向上安裝,蒸汽入口應水平或向下;2.前後裝設閥門、壓力表及溫度計,以便於觀察和調節混合器工作狀況;
3.啟動時,應先通水,再通汽;停機時,先關斷汽源,再斷水。
浸沒式安裝
浸沒式汽水混合器為法蘭接口,將蒸汽管接入水箱(水池)內,用法蘭連線。1、單台浸沒式汽水混合器應安裝在水箱中間位置,多台並聯使用時,應均勻布置;
2、浸沒式汽水混合器底部距水箱底部200mm左右,且應保證水淹沒混合器100mm以上;
3、引入水箱中的蒸汽管道應固定,不應有鬆動現象;
4、蒸汽管道上在靠近水源側安裝止回閥,防止發生水倒流事故;
5、蒸汽管內若有雜質(新裝管道,久用管道),必須安裝過濾器;
注意事項
管道式汽水混合器每次開始運行,要求先開水後開汽;每次停止運行,要求先關汽後關水。而且,每次開始運行,需要一定時間才能運行平穩,才能達到出水溫度穩定。浸沒式汽水混合器必須有水箱,或水池、水罐。
