簡介
氯氣流量計產品參數

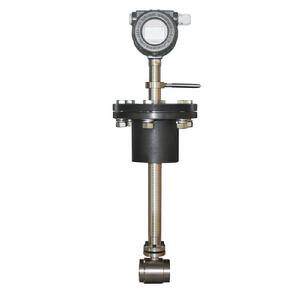

產品名稱：氯氣流量計
口 徑：DN15～DN500mm 甚至更大口徑
公稱壓力：0.6～42MPa
工況溫度：-180～+500℃更高溫度與工廠商定
精 度：±0.2～±1.5%FS
量 程 比：1：10
殼 體：碳鋼；不鏽鋼(或按用戶要求提供)(襯氟)
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
輸出信號：4～20mA二線制；脈衝0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65 IP67
防爆標誌：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：企標Q/BET05-06
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連線方式：雙法蘭式、插入式、對夾式
產品特點
·整台儀表在設計中無可動部件，安裝簡便免維護；
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程式，故障現象一目了然
·感測器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地採用乾式標定方法，即採用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇線上插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重複性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強
·可根據實際需要更換阻流件（靶片）而改變流量範圍
·低功耗電池現場顯示，能線上直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定範圍內可測脈動流
工作原理
流量測量是研究物質量變的科學，質量互變規律是事物聯繫發展的基本規律，因此其測量對象已不限於傳統意義上的管道液體，凡需掌握量變的地方都有流量測量的問題。流量和壓力、溫度並列為三大檢測參數。對於一定的流體，只要知道這三個參數就可計算其具有的能量，在能量轉換的測量中必須檢測此三個參數。能量轉換是一切生產過程和科學實驗的基礎，因此流量和壓力、溫度儀表一樣得到最廣泛的套用.
測量範圍
| 耐腐型通徑DN（mm） | 普通型通徑DN（mm） | 流 量 范 圍 | 最大壓力損失 | ||
| 空氣m/h 20℃0.101325 MPa | 水L/h 20℃ | 空氣（kPa） | 水（kPa） | ||
| 15 | 15 | 0.07～0.7 | 2.5～25 | 7.1 | 6.5 |
| 0.11～1.1 | 4.0～40 | 7.2 | 6.5 | ||
| 0.18～1.8 | 6.0～60 | 7.3 | 6.6 | ||
| 0.28～2.8 | 10～100 | 7.5 | 6.6 | ||
| 0.40～4.0 | 16～160 | 8.0 | 6.8 | ||
| 0.70～7.0 | 25～250 | 10.8 | 7.2 | ||
| 1.00～10 | 40～400 | 10 | 8.6 | ||
| 25 | 1.60～16 | 60～600 | 14 | 11.1 | |
| 25 | 3.00～30 | 100～1000 | 7.7 | 7 | |
| 4.50～45 | 160～1600 | 8.8 | 8 | ||
| 7.00～70 | 250～2500 | 12 | 10.8 | ||
| 50 | 11～110 | 400～4000 | 19 | 15.8 | |
| 50 | 18～180 | 600～6000 | 8.6 | 8.1 | |
| 25～250 | 1000～10000 | 10.4 | 11 | ||
| 80 | 40～400 | 1600～16000 | 15.6 | 17 | |
| 80 | 75～750 | 2500～25000 | ​ | 8.1 | |
| 100 | 100～1000 | 4000～40000 | ​ | 9.5 | |
| 100 | 150～1500 | 6000～60000 | ​ | 10 | |
| 150 | 125 | ​ | 8000～80000 | ​ | ​ |
| ​ | ​ | 100000～1000000 | ​ | ​ | |
| ​ | 150 | ​ | 15000～150000 | ​ | ​ |
