原理
渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計感測器時，在流體的作用下，葉輪受力鏇轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，線上圈內將感應出脈動的電勢信號，即電脈衝信號，此電脈動信號的頻率與被測流體的流量成正比。
渦輪流量計具有精度高、重複性好、無零點漂移、高量程比等優點。渦輪流量計擁有高質量軸承、特別設計的導流片，因此極大降低了磨損，對峰值不敏感，甚者惡劣的條件下也可以給出可靠的測量變數。渦輪流量計輸出信號為脈衝，易於數位化。渦輪流量計壓力損失小，葉片能防腐，可以測量粘稠和腐蝕性的介質。
套用指南
渦輪流量計套用於冷卻水迴路、石化、化學工業、淨水器、塑膠和水利等環境工程和能源行業
渦輪流量計分類

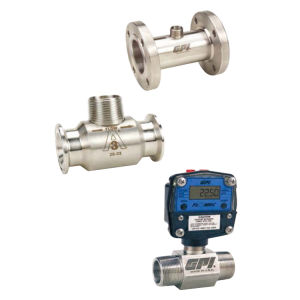

精密型渦輪流量計
產品介紹：
精密型渦輪流量計是GPI渦輪流量計中精度最高的流量計，用於測量低粘度液體，可安裝在水平或垂直管道上。渦輪流量計屬於精密型產品，精度高，重複性極佳。精密型渦輪流量計適合高溫、高壓及較強腐蝕性場合；擁有3A衛生等級認證，是牛奶、釀酒、飲料等液體食品行業的最佳選擇。
產品特點：
±0.5%精度
高壓，最大345br
全不鏽鋼結構，優異的耐腐蝕性
衛生型連線，符合3A認證
模組化設計使流量計本體可與檢波器、變送器一起使用
技術參數：
可選口徑：1/2″-6″(DN15-DN150)
精度：±0.5%
重複性 ：±0.1%
壓力等級：1/2″-2″345bar，3″170bar
K係數 ：1/2″(050)2642PPL
輸出可選：脈衝輸出，4-20mA，0-5V輸出，顯示，防爆可選
頻率輸出：1/2″（050）100-1000Hz

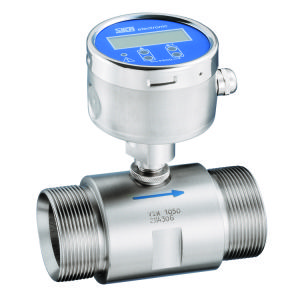

高精度渦輪流量計
產品介紹：
高精度渦輪流量計可在最惡劣的條件下測量水和其它低粘度液體的流量。高精度渦輪流量計測量精確，可信，方便。高精度渦輪流量計非常結實，加之其寬范的通稱直徑和七種不同的檢脈衝器，可應對最嚴酷的工作環境。
高精度渦輪流量計由渦輪和裝於外部的檢脈衝器構成。液體流進SIKA流量計，引起轉子鏇轉，特定的內徑使轉子轉速直接與流量成比例,檢脈衝器將探測到的轉子葉片轉動轉化成與流量成比例的脈衝信號。特定的變數是K因數（脈衝數/升），每個高精度渦輪流量計都通過校驗確定出K因數並在標牌上註明,如客戶要求還可提供5個點的校驗報告。
產品特點：
測量精確，可信，方便
可在最惡劣的條件下測量
非常結實，可應對最嚴酷的工作環境
技術參數：
線性：±0.5%測量值
重複性 ：±0.05%測量值
反應時間：<50msDN40以下，>50msDN300以下
接頭法蘭：DIN，ANSI，其它按需要。
壓力降 ：280mbar在100%量程（密度1，粘度過1mm2/s）
最小壓力：2×感測器壓力降
最大壓力：螺紋連線：250bar，法蘭連線：根據法蘭規格
介質溫度：Max.150℃

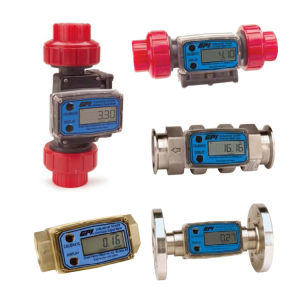

工業級渦輪流量計
產品介紹：
工業級渦輪流量計結構緊湊，模組化，精度高，易於安裝，重複性好，非常適用的工業級產品。工業級渦輪流量計的選擇要根據流速，管道口徑，壓力等級，連線方式介質兼容性及溫度範圍而定。渦輪流量計還設計有用戶現場自整定功能。可廣泛套用於水處理、飲料、化工、製藥、油品等行業，作為計量、配料、控制等用途。
產品特點：
高壓和高精度
優異的耐腐蝕性
模組化設計使流量計可與輸出模組、感測器和遠程變送器一起使用
本地顯示微機單元的性能：2個總量（1個可復位，1個為總量），出場標定為加侖和
升；2條用戶標定曲線，流速顯示
內部部件容易更換，維護方便
鋰電池供電，大約9000小時
技術參數：
口徑範圍：1/2″-2″(DN15-DN50)
流量範圍：1/2″(05)3.8-37.9LPM
重複性 ：±0.1%
溫度範圍：-40℃to121℃
壓力範圍：鋁材質和黃銅材質（21bar）
K係數 ：1/2″(05)660PPL
連線方式：NPT、ISO螺紋連線，ANSI法蘭連線
顯示：瞬時流量顯示，總量顯示
輸出：脈衝輸出，4-20mA輸出
供電：電池供電，24VDC迴路供電

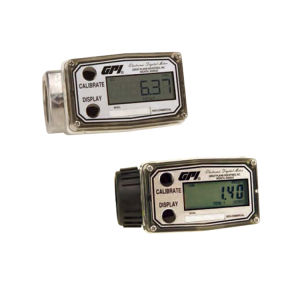

商業級渦輪流量計
產品介紹：
商業級渦輪流量計是一款獨立的，電池供電的流量計，有三種口徑的鋁材質適用於石油類產品，當用於水或無腐蝕性化學品時，可選尼龍材質。商業級渦輪流量計是工業渦輪流量計的簡化版。當產品用於計量目的時，渦輪流量計提供了更加經濟的選擇。
產品特點：
完整的包裝，渦輪本體和LCD顯示單元組成
一個完整、緊湊和經濟的流量計
本地顯示微機單元的功能：2個總量（1個可復位，一個為累積）；出廠標定單位為加侖和
升；2條用戶標定曲線，流速顯示
信號輸出與過程控制裝置相連線
重量輕，結構緊湊，易於安裝
鋰電池供電，壽命長
技術參數：
設計類型：槳輪
本體材質：鋁
連線尺寸：1英寸
連線類型：NPT,ISO或BSPP（內螺紋）
流量範圍：（LPM）1-11LPM
重複性 ：±1%
壓力等級：300PSI/21BAR
工作溫度：（-40℃-+121℃）
帶顯示範圍：（-10℃-+60℃）

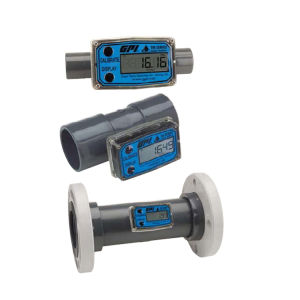

經濟型渦輪流量計
產品介紹：
經濟型渦輪流量計是一款用於水行業的經濟型渦輪流量計，有1/2"，3/4"，1"，1-1/2"和2"的口徑。這一系列渦輪流量計有耐用，輕便，鋰電池供電，大約9000小時，電池易於更換等特點。
產品特點：
用於水行業的經濟型渦輪流量計。
有1/2"，3/4"，1"，1-1/2"和2"的口徑。
耐用，輕便，加侖和升為測量單位。
鋰電池供電，大約9000小時，電池易於更換。
技術參數：
設計類型：渦輪
連線口徑：1/2"3/4"1"1-1/2"2"
連線類型：Schedule40Soc或NPT（內螺紋）
精度：±讀數的3.0%
壓力等級：150PSIG@73℉
工作溫度：+32℉-+140℉（0℃-+60℃）

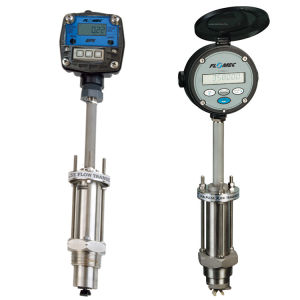

插入式渦輪流量計
產品介紹：
插入式渦輪流量計是一款不鏽鋼經濟型的渦輪流量計，適合測量水，燃料和其他低粘度介質。插入式渦輪流量計插入式探頭只需插入到管道的1/8處就可測量，這樣壓損就很小。寬的流速範圍使插入式渦輪流量計適合測量大管徑流量，該渦輪流量計可廣泛套用於HVAC、熱水和冷水、消防系統、鍋爐給水、工業化學品等方面。
產品特點：
IP68（NEMA6）316SS不鏽鋼結構
低成本，寬流量範圍
結構緊湊，堅固耐用
本安防爆可選
DP525適合帶壓安裝
本體顯示和遠程顯示可選
4-20mA可選
技術參數：
管徑範圍：1.5”-35”(40-900mm)
過程連線：1.5”或2”BSPT或NPTM
流量範圍：0.25-6300L/s
流速範圍：0.3-10m/s
精度：±1.5%
溫度範圍：-40℃-﹢150℃
最大壓力：80bar
材質：316SS本體和轉子軸，PVDF和PEEK轉子材質可選
防護等級：IP68（NEMA6）
簧片開關：30VDc×200mA,0-80Hz
霍爾感測器：3線制PNP，5-24VDc,0-240Hz可選4-20mA,流量報警或批量控制
防爆等級：本按防爆可選
