簡介

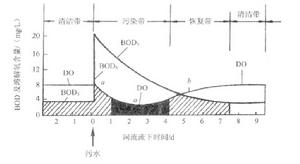

氧垂曲線有機物排入河流後，經微生物生物降解而大量消耗水中的溶解氧，導致河水迅速虧氧，另一方面，空氣中的氧通過河流水面不斷地溶入水中，使溶解氧逐漸得到恢復。微生物耗氧與大氣復氧同時作用，使河流中的DO與BOD濃度處於右圖所示變化模式中。途中o點耗氧速率等於復氧速率，稱為氧垂點或臨界虧氧點 。
（1）a～o段，耗氧速率大於復氧速率，水中的溶解氧含量大幅度下降，虧氧量增加，直至耗氧速率等於復氧速率。o點處，溶解氧量最低，虧氧量最大，稱為臨界虧氧點或氧垂點；
（2）o～b段，復氧速率開始超過耗氧速率，水中溶解氧量開始回升，虧氧量逐漸減少，直至轉折點b；
（3）b點以後，溶解氧含量繼續回升，虧氧量繼續減少，直至恢復到排污口前的狀態。
計算公式
氧垂曲線到達氧垂點的時間，可由氧垂曲線公式求得，即：
氧垂點令dD/dt=0時，
氧垂點式中：D—廢水排入河流t時刻後，河水與廢水混合水中的虧氧量；
D—廢水排入點處河水與廢水混合水中的虧氧量；
k，k—分別為耗氧速率常數和復氧速率常數；
t—從排污點到氧垂點所需的時間，d；
D—臨界點的虧氧值。
注意事項
套用上述公式時，應注意以下幾點：
（1）公式只考慮了有機物生化耗氧和大氣復氧兩個因素，故僅適用於河流截面變化不大，藻類等水生植物和底泥影響可忽略不計的河段；
（2）僅適用於河水和污水在排放點處完全混合的條件；
（3）所使用的k、k值必須與水溫相適應；
（4）如沿河流有幾個排放點，則應根據具體情況合併成一個排放點計算或逐段計算。
