鐘罩式氣體流量標準裝置

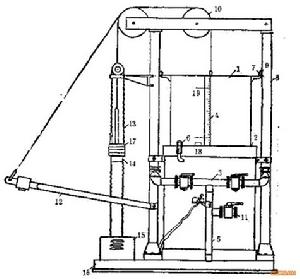

圖1鐘罩式氣體流量標準裝置是—個具有恆壓源(並給出標準容積)的氣體流量標準裝置。它利用鐘罩重量超過平衡錘重量的常數(該常數形成鐘罩的余壓)而動作。並用補償機構使該常數不隨鐘罩浸入水中的深度而改變。
由於裝置各部件加工和裝配的不均勻性，特別是存在著機械摩擦，裝置在工作過程中，其餘壓仍有波動，稱作余壓波動。
一、裝置的檢定
1.檢定時需用的儀器
(1)一等標準量器(量入式)；
(2)換向器一個；
(3)密封容器一個；
(4)計時器一台，精度不低於10-4；
(5)分度值為0.1℃的溫度計二支；
(6)秒表一塊；
(7)傾斜式微壓計一台；
(8)氣壓計一台．
2.外觀檢查
(1)安裝時使鐘罩、水槽、立柱、排氣導管等與水平面垂直．
(2)鐘罩上的導輪與導軌間的摩擦力應調整得儘可能小，以便減小鐘罩內的余壓波動．
(3)標尺的安裝應與鐘罩中心線平行，刻度要清晰．
(4)鐘罩不得有明顯的變形．
3.檢定前的堆備
(1)檢定前向水槽內充水到一定高度，然後將鐘罩升至最高位置。
(2)在水池中，貯存一定量的水以備檢定時向—等標準量器內充水。按裝置精度不同(±0．2％及±0.5％，±1.0％)，鐘罩內氣溫(包括室溫)，水溫和水槽內水溫三者之差不應大於0.5及1.0℃。
4.密封性試險
將鐘罩升至最高位置，關閉閥門，穩定10分鐘．記下鐘罩的位置，停一校長時間(大於1小時)，再觀察鐘罩之位置，如無明顯下降，即為密封．否則，如有漏氣，則需檢修，檢修後再進行試驗，直到密封性合格為止．
5.余壓波動試驗
將鐘罩升至最高位置，在試驗管道下安裝微壓計，待鐘罩穩定後，打開閥門使鐘罩以最大流量下降，同時，從微壓計中觀察並記下鐘罩下降一次過程中余壓的最大變化。如此再作一次．然後使鐘罩以最小流量下降又作兩次。選取四次試驗中余壓波動的最大值Pmax，即為該裝置的余壓波動值，記入附表2．

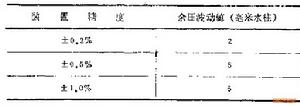

對於2000升以下的裝置，余壓波動值應滿足表l要求：
表1
表2
