國家水大流量計量站氣體流量實驗室

國家水大流量計量站氣體流量實驗室：

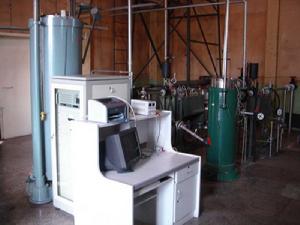

氣體流量實驗室有鐘罩式氣體流量標準裝置和臨界流文丘里噴嘴法氣體流量標準裝

氣體流量實驗室

置兩套標準裝置。
鐘罩式氣體流量標準裝置的工作原理是：以裝置上的標稱容積作為標準，將調節閥氣流調整到所需的流量，鐘罩勻速下降，鐘罩內氣體通過連線管路流經被檢儀表。當下擋板經過光電發訊器遮住光時，光電發訊器發出電訊號，啟動計時器和被檢流量計的脈衝計數器。鐘罩繼續下降，當上擋板經過光電發訊器遮住光時，光電發訊器再次發出電訊號，停止計時器計時和脈衝計數器計數。經硬體接口電路處理後傳送給工業控制計算機，工業控制計算機再經過補償修正、運算處理，轉換成被檢流量計處的氣體體積，通過與被檢儀器指示的流量或體積同計算機示值比較，可獲得被檢儀表的基本誤差。
臨界流文丘里噴嘴法氣體流量標準裝置的工作原理是：空氣在空氣壓縮機或真空泵的作用下經實驗管線、噴嘴系統排入大氣。根據氣體動力學原理，當音速噴嘴上、下游的壓力比達到臨界狀態時，不受下游狀態影響。基於這一原理裝置以音速噴嘴為標準表實現對被檢流量計的檢定。
