簡介
自動測定並記錄 河流、 湖泊和灌渠等 水體的水位的儀器。按感測器原理分浮子式、跟蹤式、壓力式和反射式等。水位記錄方式主要有：記錄紙描述，數據顯示或打字記錄,穿孔紙帶,磁帶和固體電路儲存等。水位計的精確度一般在1～3厘米以內，中國製造的水位計的記錄周期有1天、30天和90天等。走時誤差,機械鐘為2分/日，石英晶體鍾小於5分/月。
分類
浮子式水位計
其原理是由浮子感應水位的升降。有用機械方式直接使浮子傳動記錄結構的普通水位計，有把浮子提供的轉角量轉換成增量電脈衝或二進制編碼脈衝作遠距離傳輸的電傳、數傳水位計，還有用微型浮子和許多乾簧管組成的數字感測水位計等。套用較廣的是機械式水位計。套用浮子式水位計需有測井設備，只適合於岸坡穩定、河床沖淤很小的低含沙量河段使用。測井見圖1。
光纖水位計
光纖水位計包括水位計感測器部分和控制電路終端部分。其中，水位計感測器部分採用光路耦合調節設備與光纜連線用於傳遞承載水位信息的光信號，控制電路終端部分採用雷射調製技術，傳送不同功能的調製雷射信號，通過調製、對比與檢測，獲得水位的準確信息。這一原理實現了全程光測量，在室外不使用任何帶電器件，可以杜絕靜電危害防止雷電擊毀。
跟蹤式水位計
又稱接觸式水位計，利用重錘上的電測針接觸水面發出電信號，使電機正轉或逆轉，隨時跟蹤水麵點的位置，從而測定水位。一般在較陡岸坡上架設鐵管，懸錘和懸索在管道中升降，驅動記錄或訊號裝置。鐵管進水口需有沉沙和靜水設施。
壓力式水位計
它的工作原理是測量水壓力，推算水位。其特點是不需建靜水測井，可以將感測器固定在河底，用引壓管消除大氣壓力，從而直接測得水位。壓力式水位計有兩類。一類為氣泡型，在引壓管中不斷輸氣，用自動調節的壓力天平將水壓力轉換成機械轉角量，從而帶動記錄機構。另一類為電測型，它套用固態壓阻器件作感測器，可直接將水壓力轉變成電壓模量或頻率量輸出,用導線傳輸至岸上進行處理和記錄。
壓力式水位計特點：
◆靈敏度高，回響時間≤1ms。
◆精度等級高，可達0.1級。
◆全不鏽鋼密封結構，IP68防水。
◆聚氨酯導氣電纜，耐高溫、耐腐蝕。
◆體積小巧，便於安裝、投放。
技術參數：
量程：0～5,10,15,20,25,30m或定製
精度等級：0.1%FS；0.5%FS（可選）
穩定性能：±0.05%FS/年；±0.1%FS/年
過載能力：150%FS
零點溫度係數：±0.01%FS/℃
滿度溫度係數：±0.02%FS/℃
防護等級：IP68
輸出信號：RS485、4-20mA（可選）
供電電源：9V～36VDC
環境溫度：-10℃～80℃
存儲溫度：-40℃～85℃
結構材料：外殼：不鏽鋼1Cr18Ni9Ti
密封圈：氟橡膠
膜片：不鏽鋼316L
電纜：φ7.2mm聚氨酯專用電纜

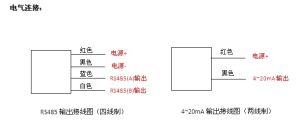

壓力式水位計DATA-51系列電氣連線圖
壓力式水位計DATA-51系列外形尺寸聲波式水位計
是反射式水位計的一種，套用聲波遇不同介面反射的原理來測定水位。分為氣介式和水介式兩類。氣介式以空氣為聲波的傳播介質，換能器置於水面上方，由水面反射聲波，根據回波時間可計算並顯示出水位。儀器不接觸水體，完全擺脫水中泥沙，流速衝擊和水草等不利因素的影響。水介式是將換能器安裝在河底，向水面發射聲波。聲波在水介質中傳播速度高，距離大，也不需要建測井。兩種水位計均可用電纜傳輸至室內顯示或儲存記錄（見 水位觀測）。
區別
水位計水位計產品多種多樣，其中以玻璃管液位計和玻璃板液位計使用的最多，玻璃管液位計又因材質的不同分為普通玻璃管液位計和石英玻璃管液位計，二者是有區別的。
GZS-A型雙色石英玻璃管液位計
1）、測量範圍：300~2200mm
2）、工作溫度：-20~450℃
3）、工作壓力：PN0~6.4MPa
4）、石英管試驗壓力：≤13MPa
5）、表體材質：優質碳鋼或1Cr18Ni9Ti
6）、有液體時為綠色，無液體時為紅色
GZS-C型普通玻璃管液位計
適合在常溫、常壓下各種環境內使用，最大的特點就是價格低廉、直讀顯示。
廣泛採用電液位計，套用在江河、琥珀、水庫、渠道、水電站等工程中。
特點
常用的水位計有四種：玻璃管式，平板式、雙色水位計和低地位水位計。
一、玻璃管式水位計
玻璃管式水位計，公稱壓力一般不超過1．6MPa，公稱直徑有DN15和DN20兩種，玻璃管內徑不應小於8mm，厚度不小於3mm。
玻璃管式水位計主要由汽鏇塞，水鏇塞，玻璃管、排污鏇塞和連線法蘭等組成。
鍋爐內的水位高低和變化，透過玻璃管顯示出來。玻璃管的中心線要與水位計汽、水鏇塞的中心線同心，以防止玻璃管受扭曲應力而破裂。為了防止玻璃管爆破傷人，在帶有鋼球的水位計內，在鏇塞內配有彈子，汽、水爆破的衝力使彈子自動關閉汽、水鏇塞。同時還應安裝防護罩。防護罩一般用較厚的耐溫的鋼化玻璃板製成。如用鐵皮製作防護罩，應在觀察水位的方向前、後兩個罩壁上都要開有寬12~15mm的縫隙，其長度應比玻璃管長度大一些。後面留縫隙是為了使光線射入，便於觀察。切忌用普通玻璃做防護罩，以防玻璃管破裂後，反而增加危險。
二、雙面玻璃板水位計
雙面玻璃板水位計主要由汽閥門、水閥門，壓板、玻璃板、排污閥，排污管和法蘭等構成。它的特點是用平面的玻璃板取代了玻璃管，玻璃板的內表面通常開有三棱形的溝槽，利用光線在溝槽內的折射作用，使汽水分界線非常明顯。由於汽、水的折射率不同，汽和水會呈現出不同的顏色，蒸汽呈亮白色，水則顯得灰暗，二者的界線十分明顯，便於觀察。
當鍋爐工作壓力較高時，可在玻璃板後面嵌襯雲母片，以提高運行安全性，延長使用期限。
三、雙色水位計
雙色水位計主要有透射式、反射式和反透式等數種。
1、透射式雙色水位計 這種水位計由反光鏡、光原、紅、綠濾光鏡、柱面聚鏡、平面鏡、影屏、框架、汽水鏇塞等構件組成。
透射式雙色水位計的工作原理與其他形式的水位計基本相同，所不同的是光源的光線經反光鏡反射，通過光學系統，使穿過水的那部分光線在影屏鏡上呈綠色，而穿過汽的那部分光線在影屏鏡上呈紅色，從而在影屏鏡上顯示了代表水綠、汽紅鍋筒內水位的變化。
2、反射式雙色水位計 反射式雙色水位計是利用光在水和蒸汽中具有不同的折射率，通過稜鏡的反射作用，使水位計中蒸汽部分呈紅色．水部分呈綠色。
3、反透式雙色水位計 它的結構介於透射式與反射式之間，其水位顯示既利用了光線的透射，也利用了光線的反射原理。綠色光源裝置在表計舌面．紅色光源裝置在表計的左面，也有採用色板的，光線經透射與反射後，使水位計中水部分呈綠色，汽部分呈紅色。
四、低地位水位計
根據規定，當水位計距離操作面高於6m時，應加裝低地位式水位計。
低地位水位計有液柱差壓式低地位水位計和機械式低地位水位計兩種。
液柱差壓式低地位水位計是利用流體靜壓力原理，測量兩個液柱的靜壓差而製成。根據低地位水位計指示器中液體比重不同，有比重大於l的重液式低地位水位計，比重小於1的輕液式低地位水位計。還有差壓式低地位水位計等。
對低地位水位計所用的工作液要求如下：
1、不溶於水。
2、可染成鮮明的顏色，與水能形成明顯的分界線。
3、沸點較高，且無腐蝕作用。
4、粘度應儘量小。
能滿足上述要求的重液有四氯化碳(ρ=1623kg /m3)．三氯甲烷(ρ=1489kg/m3。三溴甲烷(ρ=2890 kg/m3)、等或田其它溶液調製的混合物。常用的重液密度為1600～2000 kg/m3為了便於觀察水位，可加入可溶性染料：如加入0.01%芭豆紅，就能使重液呈鮮艷的紅色。輕液一般用機油、煤油和汽油按不同比例混合即可。並加入適量酚酞，便可使輕液呈棗紅色，常用的輕液密度為700~800 kg /m3。
