氣體自動滅火仿真培訓系統

氣體自動滅火系統作為車站滅火系統的重要組成部分，在站務員、行車值班員、值班站長、區域站長等員工的培訓中發揮了巨大的作用。但隨著相關係統技術方案的更新和新建線路的不斷開通，原有氣體滅火仿真培訓設備已經很難跟上網路化運營背景下的培訓需求。為適應新形勢下的員工培訓需求，增強培訓工作與運營一線員工日常工作的緊密性，提高員工培訓的質量，提出建設氣體滅火仿真培訓系統的構想。氣體自動滅火仿真培訓系統是由上海軌道交通培訓中心智慧型樓宇管理師（城軌車站）專業負責人王曉剛提出方案並建設的，該設備將在很大程度上改變目前運營人員對氣體滅火方面系統性的認知，彌補操作上的欠缺，提升日常操作管理以及事故應急處置的能力。

技術參數

本項目需建立一套實物與氣體噴放原理仿真模擬相結合的培訓系統。具體設定應如下圖所示

圖片

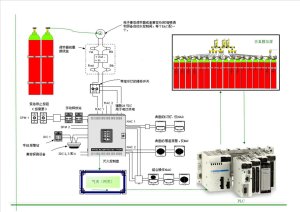

系統原理

如下圖所示：

圖片

實物培訓應設定氣體滅火系統，由435號鋼瓶兩個，應由CV98啟動閥，HF電磁啟動器、噴放軟管、壓力開關、集流管等組成。用於學員實際操作和了解。
設定氣體滅火控制盤一套並輔助以煙溫感探測器手自動轉換開關啟動停止按鈕、聲光報警器、警鈴、噴放指示燈等實物設備。通過現場安裝和調試開通組成可演示操作的氣體滅火系統培訓實物。
當不同保護區內的煙溫感報警後，報警信號送至氣體滅火控制器。控制器根據不同保護區域的報警信號驅動鋼瓶電磁閥。模擬顯示屏應設定相應接口接受滅火控制盤傳送的報警控制信號，並在模擬顯示屏上顯示驅動不同鋼瓶電磁閥和選擇閥的動作，並且能夠模擬顯示氣體流動的不同路徑和通過管路噴放至保護區內並且觸發壓力開關的全部過程。便於學員直觀的了解系統原理和操作過程。

模擬顯示屏技術參數

氣體噴放原理仿真模擬盤採用金屬屏模擬形式設立一個模擬盤。模擬盤以PLC為控制核心，根據系統工藝圖設計，繪製組合分配式系統的圖案。由配置有信號器、訊響器、手動按鈕開關的金屬屏模組組成。模擬盤上設定有系統工藝圖上定義的氣體滅火模擬設備，並利用指示燈等來模擬實際被控對象的動作，來達到上崗培訓各種操作流程的目的。模擬大屏系統組件由鋼瓶組、平頭閥、高壓軟管、高壓急流管、選擇閥等組件組成。做為氣體滅火培訓系統的演示大螢幕來使用。模擬大屏需用不鏽鋼材質定做，表面使用玻璃或有機玻璃材質覆蓋。在鋼瓶、集流管、瓶頭閥、高壓軟管、選擇閥處需開孔洞，嵌入模擬啟動的設備，模擬大屏內部需要接線布線和裝配工作。在手動操作或自動啟動時顯示氣流流動的線路和方向。便於教員向學員詳細演示氣體滅火系統的工作原理和操作方法。
