比例帶

比例帶又稱比例範圍，具有比例作用的儀表，以百分數表示的相應輸人量程的輸人變數變化與相應輸出量程的輸出變數變化之比。

表示調節器比例作用強弱的常數。通常用PB或δ表示。比例帶值用調節器輸入偏差信號xsr變化的相對值與輸出信號YSC變化的相對值之比的百分數表示。即等於調節器放大倍數倒數的百分數。比例帶數字表達式為：

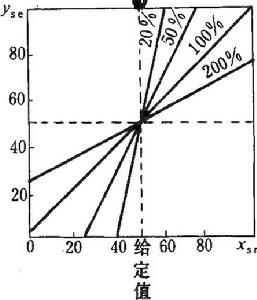

比例帶PB50%系指：在被控量產生50%的輸入偏差時，調節機構能輸出滿量程(從全開全關)變化。比例帶對調節過程影響較大。增大比例帶，它意味比例作用減弱、調節器放大倍數減小、提高系統穩定性和增大系統靜態偏差；反之，減小比例帶，又意味提高系統精度，降低系統穩定性。比例帶是調節器主要整定參數之一。應結合控制系統的要求進行調整，一般在20%～500%範圍內。比例帶與放大倍數是反映比例作用強弱的兩種表示方法。前者，在給定值不變時，表示比例調節器輸出作全量程變化時，輸入的被控量需要改變多少；後者表示比例元件或環節的放大作用。

比例帶
